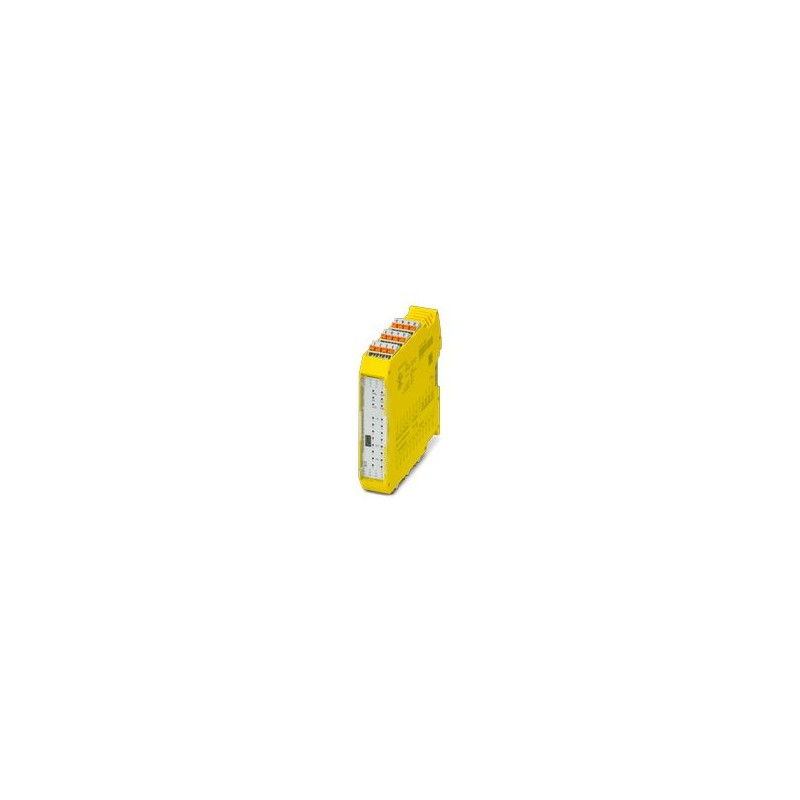

PSR-M-B2-XC-SDI8-SDO4-DO4-PI 1337849 PHOENIX CONTACT Module de sécurité configurable (module de base), 8 ent..
PSR-M-B2-XC-SDI8-SDO4-DO4-PI
1337849
PHOENIX_CONTACT
Module de sécurité configurable (module de base), 8 entrées de sécurité, 4 sorties de sécurité, 4 entrées de réinitialisation ou 4 sorties de signaux, 4 sorties d’horloge, extensible via TBUS, jusqu’à SIL 3, cat. 4/PL e, borne enfichable enfichable, connecteur TBUS non inclus
Module de sécurité configurable (module de base), 8 entrées de sécurité, 4 sorties de sécurité, 4 entrées reset ou 4 sorties de signaux, 4 sorties cycliques, extensibles via TBUS, jusqu'à la limite de sollicitation SIL 3, cat. 4/PL e, bloc de jonction Push-in enfichable, connecteur TBUS non fourni
Relais > Appareil de surveillance de circuit électrique à sécurité intrinsèque
Sécurité et communications
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Propriétés du produit
| Type de produit | Dispositif de commutation de sécurité |
| Application | Arrêt d'urgence |
| Grille de lumière | |
| Porte de protection | |
| Déconnexion sécurisée | |
| Durées | |
| Temps de réponse | Voir le manuel d'utilisation |
| Temps de réactivation | min. 5 s (Temps de démarrage) |
| max. 10 s (Temps de démarrage) | |
Propriétés électriques
| Puissance dissipée maximale en condition nominale | 7,48 W (avec charge maximale admissible) |
| Durée d'enclenchement | 100 % ED |
| Interfaces | Rail DIN TBUS pour le raccordement au module maître, non fourni |
| Distances dans l'air et lignes de fuite entre les circuits | |
| Tension d'isolement assignée | 250 V AC |
| Tension de tenue aux chocs assignée / isolation | Voir le Chapitre « Coordination de l'isolement » |
| Alimentation | |
| Dénomination | A1/A2 |
| Tension d'alimentation assignée du circuit de commande US | 19,2 V DC ... 28,8 V DC |
| Tension d'alimentation assignée du circuit de commande US | 24 V DC -20 % / +20 % (protection externe, typique 4 A) |
| Courant d'alimentation de commande assigné IS | typ. 55 mA (Sorties désactivées) |
| Consommation de puissance US | typ. 1,32 W (Sorties désactivées) |
| Courant transitoire | 9,16 A (Δt = 0,5 ms pour Us) |
| Temps de filtrage | typ. 5 ms (En cas de chutes de tension avec Us) |
| Circuit de protection | Protection de série contre l'inversion de polarité |
Données d'entrée
| Numérique: IN1, IN2, IN3, IN4, IN5, IN6, IN7, IN8 | |
| Description de l'entrée | Entrées TOR sécurisées |
| NPN | |
| Nombre d'entrées | 8 |
| Plage de tension d'entrée signal « 0 » | 0 V DC ... 5 V DC (pour une sortie sécurisée) |
| Plage de tension d'entrée signal « 1 » | 11 V DC ... 28,8 V DC |
| Plage de courant d'entrée « 0 » signal | < 0,2 mA |
| Courant transitoire | max. 524 mA (Δt = 6 µs pour Us) |
| Temps de filtrage | min. 3 ms (réglable) |
| max. 250 ms (réglable) | |
| Fréquence d'impulsion test ≥ 2 x temps de filtrage réglé, min. Fréquence d'impulsion test = 10 ms | |
| max. 3 ms (Fréquence de l'impulsion test ≥ 10x temps de filtrage configuré impulsions test faibles) | |
| max. 250 ms (Fréquence de l'impulsion test ≥ 10x temps de filtrage configuré impulsions test élevées) | |
| Longueur du câble | max. 100 m |
| Résistance totale de ligne max. autorisée | max. 1,2 kΩ (Circuit d'entrée et de remise à zéro pour US) |
| Courant absorbé | typ. 3,7 mA (généralement pour US) |
| max. 4,6 mA (avec tension de commande de 28,8 V DC) | |
| Numérique: Entrées reset (FBK) | |
| Description de l'entrée | configurable (comme sortie de signal ou d'entrée reset) |
| NPN, numérique | |
| Nombre d'entrées | 4 (Entrées non sécurisées) |
| Plage de tension d'entrée signal « 0 » | 0 V DC ... 5 V DC (pour une sortie sécurisée) |
| Plage de tension d'entrée signal « 1 » | 11 V DC ... 28,8 V DC |
| Plage de courant d'entrée « 0 » signal | < 0,2 mA |
| Courant transitoire | max. 906,53 mA (Δt = 10 µs avec Us) |
| Temps de filtrage | 250 ms (constant) |
| < 250 ms (Largeur d'impulsion test) | |
| > 1 s (Fréquence d'impulsion test) | |
| Longueur du câble | max. 100 m |
| Résistance totale de ligne max. autorisée | 1,2 kΩ (Circuit d'entrée et de remise à zéro pour US) |
| Courant absorbé | typ. 5,7 mA (généralement pour US) |
| max. 7 mA (avec tension de commande de 28,8 V DC) | |
Données de sortie
| Numérique: O1, O2, O3, O4 | |
| Description de la sortie | Sorties TOR sécurisées |
| PNP, appareil à sortie statique de sécurité, numérique | |
| CEI 61131-2 de type 0,25 (respectez l'intensité permanente limite) | |
| Nombre de sorties | 4 |
| Protection contre les courts-circuits | non |
| Tension de sortie | < 0,3 V (Etat faible) |
| Courant de fuite | < 500 µA (Etat faible) |
| Longueur du câble | max. 100 m |
| Charge capacitive max. | max. 820 nF |
| Charge inductive max. | Voir circuit de protection |
| Intensité permanente limite | 400 mA (par voie) |
| 1,6 A (Courant total de toutes les sorties TOR sécurisées) | |
| Courant transitoire | max. 600 mA (Δt = 25 ms avec Us) |
| Tension de sortie nominale | 24 V DC (Alimentation par A1) |
| Plage de tension nominale de sortie | 18,6 V DC ... 28,2 V DC (US- 0,7 V) |
| Fréquence de commutation | max. 1/4 x tcycle[Hz] |
| Impulsions de test | < 235 µs (Largeur de l'impulsion test - impulsion test faible) |
| ≥ 650 ms (Fréquence de l'impulsion test - impulsion test faible) | |
| < 150 µs (Largeur de l'impulsion test, impulsions test élevées) | |
| ≥ 1,5 s (Fréquence de l'impulsion test, impulsions test élevées) | |
| Circuit de décharge | Oui, interne |
| Signaler: MO1, MO2, MO3, MO4 | |
| Description de la sortie | PNP, numérique, CEI 61131-2 type 0,1 |
| non sécurisé, configurable (comme sortie de signal ou d'entrée reset) | |
| Nombre de sorties | 4 |
| Tension de sortie à l'état hors circuit | max. 0,1 V |
| Tension | 24 V DC (par A1) |
| Courant d'appel maximum | 1,1 A (Δt = 3 s pour Us) |
| Intensité permanente limite | 100 mA (par voie) |
| 400 mA (Courant total de toutes les sorties de signaux TOR) | |
| Courant de fuite | max. 4,5 mA (Etat faible) |
| Fréquence de commutation | max. 1/4 x tcycle[Hz] |
| Protection contre les courts-circuits | Oui (autolimitation à 1,1 A) |
| Longueur du câble | max. 100 m |
| Cycle: T1, T2, T3, T4 | |
| Description de la sortie | PNP, numérique, CEI 61131-2 type 0,1 |
| Nombre de sorties | 4 |
| Tension | 24 V DC (par A1) |
| Courant d'appel maximum | 1,1 A (Δt = 3 s pour Us) |
| Intensité permanente limite | 100 mA (par voie) |
| 400 mA (Courant cumulé de toutes les sorties) | |
| Impulsions de test | ≤ 200 µs (Largeur d'impulsion test) |
| Fréquence d'impulsion test = 8 x tcycle[ms] | |
| Protection contre les courts-circuits | Oui (autolimitation à 1,1 A) |
| Longueur du câble | max. 100 m |
| Charge capacitive max. | max. 470 nF |
| Charge inductive max. | max. 2,4 mH |
| Circuit de décharge | Oui, interne |
Caractéristiques de raccordement
| Technologie de raccordement | |
| enfichable | oui |
| Raccordement du conducteur | |
| Type de raccordement | Raccordement Push-in |
| Section de conducteur rigide | 0,2 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur AWG | 24 ... 16 |
| Longueur à dénuder | 10 mm |
Interfaces
| Données: Interface de service | |
| Type de raccordement | USB 2.0 Hi-Speed |
| Nombre de connexions | 1 |
| Données: Bus local | |
| Remarque | via connecteur de bus sur rail DIN PSR-TBUS |
Signalisation
| Affichage d'état | 1 x DEL (verte), 1 x DEL (orange), 1 x DEL (bleue) |
| 4 x DEL (verte, jaune, rouge) | |
| 12 x DEL (jaune) | |
| Témoin de présence de la tension de service | 1 x LED verte |
| Affichage des défauts | 2 x DEL (rouge) |
Dimensions
| Largeur | 22,61 mm |
| Hauteur | 107,74 mm |
| Profondeur | 113,6 mm |
Indications sur les matériaux
| Matériau du boîtier | Polyamide PA non renforcé |
Valeurs caractéristiques
| Données relatives à la technique de sécurité: EN ISO 13849 | |
| Performance Level (PL) | e (Câblage 2 canaux) |
| d (Câblage 1 canal) | |
| Données relatives à la technique de sécurité: CEI 61508 - demande élevée pour câblage à 2 canaux | |
| Niveau d'intégrité de sécurité (SIL) | 3 |
| Données relatives à la technique de sécurité: CEI 61508 - demande élevée pour câblage à 1 canal | |
| Niveau d'intégrité de sécurité (SIL) | 2 |
| Données relatives à la technique de sécurité | |
| Niveau d'intégrité de sécurité (SIL) | 2 |
| Données relatives à la technique de sécurité: EN CEI 62061 | |
| Niveau d'intégrité de sécurité (SIL) | 3 (Câblage 2 canaux) |
| 2 (Câblage 1 canal) | |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Indice de protection min. du lieu de montage | IP54 |
| Température ambiante (fonctionnement) | -10 °C ... 70 °C (tenir compte du derating) |
| Température ambiante (stockage/transport) | -20 °C ... 85 °C |
| Hauteur d'utilisation | ≤ 2000 m (au-d. du niveau de la mer) |
| Humidité max. admise (stockage/transport) | 95 % (pas de condensation) |
| Humidité de l'air max. admissible (service) | 95 % (pas de condensation) |
| Choc | 10 g pour Δt = 16 ms (secousse, 1 000 chocs par direction dans l'espace) |
| Vibrations (service) | 10 Hz ... 150 Hz, 2g |
Homologations
| CE | |
| Repérage | Conformité CE |
| Test de simulation environnementale | |
| Repérage | ISA-S71.04 |
| Remarque | G3 |
| DNV | |
| Repérage | C, EMC2 |
| Certificat | XXX |
Montage
| Type de montage | Montage sur profilé |
| Instructions de montage | Respecter le derating |
| Emplacement pour le montage | vertical ou horizontal |
| Type de raccordement | Raccordement Push-in |
| Caractéristique | Valeur |
|---|---|
| Modèle (EF000010) | Appareil de base |
| Montage possible sur barres profilées (EF003972) | Oui |
| Avec pinces amovibles (EF003340) | Oui |
| Finition du raccordement électrique (EF003961) | Raccordement par borne à ressort |
| Adapté à la surveillance de commutateurs de position (EF007270) | Oui |
| Adapté à la surveillance de circuits d'arrêt d'urgence (EF007268) | Oui |
| Adapté à la surveillance de vannes (EF007272) | Non |
| Adapté à la surveillance d'équipements de protection optoélectroniques (EF007269) | Oui |
| Adapté à la surveillance de capteurs tactiles (EF007271) | Non |
| Adapté à la surveillance de commutateurs magnétiques (EF007266) | Oui |
| Adapté à la surveillance de commutateurs de proximité (EF007267) | Non |
| Évaluation des entrées (EF008245) | Autre |
| Avec entrée de démarrage (EF003342) | Non |
| Avec fonction silence (EF004057) | Non |
| Avec boucle de retour (EF003343) | Non |
| Nombre de sorties, orientées sur la sécurité, non retardées, avec contact (EF003344) | 0 |
| Nombre de sorties, orientées sur la sécurité, retardées, avec contact (EF003345) | 0 |
| Nombre de sorties, orientées sur la sécurité, non retardées, semiconducteur (EF003346) | 0 |
| Nombre de sorties, orientées sur la sécurité, retardées, semiconducteur (EF003347) | 0 |
| Nombre de sorties, fonction de signalisation, non retardées, avec contact (EF003348) | 0 |
| Nombre de sorties, fonction de signalisation, retardées, avec contact (EF003349) | 0 |
| Nombre de sorties, fonction de signalisation, non retardées, semiconducteur (EF003350) | 0 |
| Nombre de sorties, fonction de signalisation, retardées, semiconducteur (EF003351) | 0 |
| Avec homologation BG BIA (EF004145) | Non |
| Avec homologation selon UL (EF001783) | Non |
| Largeur (EF000008) | 22.61 mm |
| Hauteur (EF000040) | 107.74 mm |
| Profondeur (EF000049) | 113.6 mm |
