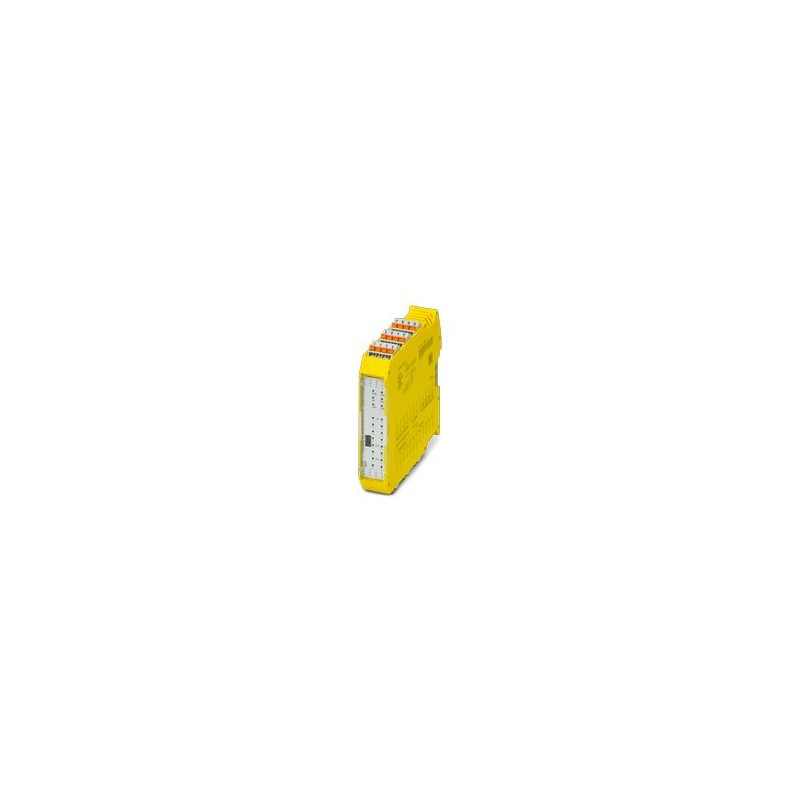

PSR-M-B2-XC-SDI8-SDO4-DO4-PI 1337849 PHOENIX CONTACT Módulo de seguridad configurable (módulo básico), 8 ent..
PSR-M-B2-XC-SDI8-SDO4-DO4-PI
1337849
PHOENIX_CONTACT
Módulo de seguridad configurable (módulo básico), 8 entradas seguras, 4 salidas seguras, 4 entradas de reinicio o 4 salidas de señal, 4 salidas de reloj, ampliable a través de TBUS, hasta SIL 3, cat. 4/PL e, borna push-in enchufable, el conector TBUS no está incluido
Relés > Dispositivo de vigilancia de circuitos de seguridad
Seguridad y comunicaciones
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos técnicos
Propiedades del artículo
| Tipo de producto | Equipo de conmutación de seguridad |
| Aplicación | Parada de emergencia |
| Rejilla fotoeléctrica | |
| Puerta de protección | |
| Desconexión segura | |
| Tiempos | |
| Tiempo de reacción | véase el manual del usuario |
| Tiempo de rearranque | min. 5 s (Tiempo de arranque) |
| máx. 10 s (Tiempo de arranque) | |
Propiedades eléctricas
| Potencia disipada máxima con condición nominal | 7,48 W (con carga máx. admitida) |
| Tipo de funcionamiento nominal | Tiempo de trabajo 100 % |
| Interfaces | TBUS de carril DIN para la conexión al módulo maestro; no incluido en el volumen de suministro |
| Líneas de fuga y espacios de aire entre los circuitos | |
| Tensión de aislamiento de dimensionamiento | 250 V AC |
| Tensión transitoria de dimensionamiento / aislamiento | Véase el capítulo Coordinación de aislamientos |
| Alimentación | |
| Denominación | A1/A2 |
| Tensión de alimentación asignada del circuito de control US | 19,2 V DC ... 28,8 V DC |
| Tensión de alimentación asignada del circuito de control US | 24 V DC -20 % / +20 % (proteger por fusible externamente, típico 4 A) |
| Corriente de alimentación de control de dimensionamiento IS | típ. 55 mA (Salidas inactivas) |
| Consumo de potencia en US | típ. 1,32 W (Salidas inactivas) |
| Corriente de entrada | 9,16 A (Δt = 0,5 ms con Us) |
| Tiempo de filtro | típ. 5 ms (con caídas de tensión con Us) |
| Circuito de protección | Protección contra inversión de polaridad de serie |
Datos de entrada
| Digital: IN1, IN2, IN3, IN4, IN5, IN6, IN7, IN8 | |
| Descripción de la entrada | Entradas digitales orientadas a la seguridad |
| NPN | |
| Número de entradas | 8 |
| Margen de tensión de entrada Señal "0" | 0 V DC ... 5 V DC (para desconexión segura) |
| Margen de tensión de entrada Señal "1" | 11 V DC ... 28,8 V DC |
| Rango de corriente de entrada Señal "0" | < 0,2 mA |
| Corriente de entrada | máx. 524 mA (Δt = 6 µs con Us) |
| Tiempo de filtro | min. 3 ms (ajustable) |
| máx. 250 ms (ajustable) | |
| Frecuencia de impulso de prueba ≥ 2 x tiempo de filtro ajustado, mín. Frecuencia de impulso de prueba = 10 ms | |
| máx. 3 ms (Frecuencia de pulso de prueba ≥ 10 x tiempo de filtrado configurado, pulso de prueba bajo) | |
| máx. 250 ms (Frecuencia de pulso de prueba ≥ 10 x tiempo de filtrado configurado, pulso de prueba alto) | |
| Longitud del cable | máx. 100 m |
| Resistencia total de la línea máx. admisible | máx. 1,2 kΩ (Circuito de entrada y de reinicio con Us) |
| Absorción de corriente | típ. 3,7 mA (típ. con US) |
| máx. 4,6 mA (con tensión de activación de 28,8 V DC) | |
| Digital: Entradas de reinicio (FBK) | |
| Descripción de la entrada | configurable (como salida de señal o entrada de reinicio) |
| NPN, digital | |
| Número de entradas | 4 (Entradas no seguras) |
| Margen de tensión de entrada Señal "0" | 0 V DC ... 5 V DC (para desconexión segura) |
| Margen de tensión de entrada Señal "1" | 11 V DC ... 28,8 V DC |
| Rango de corriente de entrada Señal "0" | < 0,2 mA |
| Corriente de entrada | máx. 906,53 mA (Δt = 10 µs con Us) |
| Tiempo de filtro | 250 ms (Constante) |
| < 250 ms (Anchura del impulso de prueba) | |
| > 1 s (Tasa de impulsos de prueba) | |
| Longitud del cable | máx. 100 m |
| Resistencia total de la línea máx. admisible | 1,2 kΩ (Circuito de entrada y de reinicio con Us) |
| Absorción de corriente | típ. 5,7 mA (típ. con US) |
| máx. 7 mA (con tensión de activación de 28,8 V DC) | |
Datos de salida
| Digital: O1, O2, O3, O4 | |
| Descripción de la salida | salidas digitales orientadas a la seguridad |
| PNP, OSSD, digital | |
| IEC 61131-2 tipo 0,25 (se ha de tener en cuenta la corriente continua límite) | |
| Número de salidas | 4 |
| Protección contra cortocircuito | no |
| Tensión de salida | < 0,3 V (Estado Low) |
| Corriente de fuga | < 500 µA (Estado Low) |
| Longitud del cable | máx. 100 m |
| Carga máx. capacitiva | máx. 820 nF |
| Carga máx. inductiva | ver circuito de protección |
| Corriente constante límite | 400 mA (por canal) |
| 1,6 A (Corriente total de todas las salidas digitales seguras) | |
| Corriente de entrada | máx. 600 mA (Δt = 25 ms con Us) |
| Tensión nominal de salida | 24 V DC (Alimentación a través de A1) |
| Margen de tensión de salida nominal | 18,6 V DC ... 28,2 V DC (US- 0,7 V) |
| Frecuencia de conmutación | máx. 1/4 x tciclo[Hz] |
| Impulsos de prueba | < 235 µs (Anchura del impulso de prueba; impulso de prueba bajo) |
| ≥ 650 ms (Anchura del impulso de prueba; impulso de prueba bajo) | |
| < 150 µs (Anchura del impulso de prueba, impulso de prueba alto) | |
| ≥ 1,5 s (Anchura del impulso de prueba, impulso de prueba bajo) | |
| Conmutación de descarga | Sí, interno |
| Notificar: MO1, MO2, MO3, MO4 | |
| Descripción de la salida | PNP, digital, IEC 61131-2 tipo 0,1 |
| no orientado a la seguridad, configurable (como salida de señal o entrada de reinicio) | |
| Número de salidas | 4 |
| Tensión de salida en estado de desconexión | máx. 0,1 V |
| Tensión | 24 V DC (a través de A1) |
| Corriente de conexión máxima | 1,1 A (Δt = 3 s con Us) |
| Corriente constante límite | 100 mA (por canal) |
| 400 mA (Corriente total de todas las salidas de señal digitales) | |
| Corriente de fuga | máx. 4,5 mA (Estado Low) |
| Frecuencia de conmutación | máx. 1/4 x tciclo[Hz] |
| Protección contra cortocircuito | Sí (autolimitación a 1,1 A) |
| Longitud del cable | máx. 100 m |
| Ciclo: T1, T2, T3, T4 | |
| Descripción de la salida | PNP, digital, IEC 61131-2 tipo 0,1 |
| Número de salidas | 4 |
| Tensión | 24 V DC (a través de A1) |
| Corriente de conexión máxima | 1,1 A (Δt = 3 s con Us) |
| Corriente constante límite | 100 mA (por canal) |
| 400 mA (Corriente suma de todas las salidas) | |
| Impulsos de prueba | ≤ 200 µs (Anchura del impulso de prueba) |
| Tasa de impulsos de prueba = 8 x tciclo[ms] | |
| Protección contra cortocircuito | Sí (autolimitación a 1,1 A) |
| Longitud del cable | máx. 100 m |
| Carga máx. capacitiva | máx. 470 nF |
| Carga máx. inductiva | máx. 2,4 mH |
| Conmutación de descarga | Sí, interno |
Datos de conexión
| Tecnología de conexión | |
| enchufable | sí |
| Conexión de conductores | |
| Tipo de conexión | Conexión push-in |
| Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de cable AWG | 24 ... 16 |
| Longitud a desaislar | 10 mm |
Interfaces
| Datos: Interfaz de servicio | |
| Tipo de conexión | USB 2.0 Hi-Speed |
| Número de conexiones | 1 |
| Datos: Bus local | |
| Observación | A través del conector de bus para carril PSR-TBUS |
Señalización
| Indicación de estado | 1 x LED (verde), 1 x LED (naranja), 1 x LED (azul) |
| 4 x LED (verde, amarillo, rojo) | |
| 12 LED (amarillos) | |
| Indicación de la tensión de servicio | 1 x LED verde |
| Indicación de errores | 2 x LED (rojo) |
Dimensiones
| Anchura | 22,61 mm |
| Altura | 107,74 mm |
| Profundidad | 113,6 mm |
Datos del material
| Material carcasa | Poliamida PA sin reforzar |
Parámetros
| Datos técnicos de seguridad: EN ISO 13849 | |
| Performance Level (PL) | e (Conmutación de 2 canales) |
| d (Conmutación de 1 canal) | |
| Datos técnicos de seguridad: IEC 61508 - High-Demand en conmutación de 2 canales | |
| Safety Integrity Level (SIL) | 3 |
| Datos técnicos de seguridad: IEC 61508 - High-Demand en conmutación de 1 canal | |
| Safety Integrity Level (SIL) | 2 |
| Datos técnicos de seguridad | |
| Safety Integrity Level (SIL) | 2 |
| Datos técnicos de seguridad: EN IEC 62061 | |
| Safety Integrity Level (SIL) | 3 (Conmutación de 2 canales) |
| 2 (Conmutación de 1 canal) | |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Grado de protección mínimo del lugar de montaje | IP54 |
| Temperatura ambiente (servicio) | -10 °C ... 70 °C (observar derating) |
| Temperatura ambiente (almacenamiento / transporte) | -20 °C ... 85 °C |
| Altura de fijación | ≤ 2000 m (a través de NN) |
| Humedad de aire máx. admisible (almacenamiento/transporte) | 95 % (sin condensación) |
| Humedad del aire máx. admisible (servicio) | 95 % (sin condensación) |
| Choque | 10 g para Δt = 16 ms (choque continuo, 1000 choques por dirección) |
| Vibración (servicio) | 10 Hz ... 150 Hz, 2g |
Homologaciones
| CE | |
| Marcado | Conformidad CE |
| Test de simulación ambiental | |
| Marcado | ISA-S71.04 |
| Observación | G3 |
| DNV | |
| Marcado | C, EMC2 |
| Certificado | XXX |
Montaje
| Tipo de montaje | Montaje sobre carril |
| Indicaciones de montaje | Observar derating |
| Posición para el montaje | vertical u horizontal |
| Tipo de conexión | Conexión push-in |
| Característica | Valor |
|---|---|
| Modelo (EF000010) | Dispositivo básico |
| Montaje en carril posible (EF003972) | Sí |
| Con abrazaderas extraíbles (EF003340) | Sí |
| Ejecución de la conexión eléctrica (EF003961) | Conexión de abrazadera con resorte |
| Apto para la supervisión de interruptores de posición (EF007270) | Sí |
| Apto para la supervisión de circuitos de parada de emergencia (EF007268) | Sí |
| Apto para la supervisión de válvulas (EF007272) | No |
| Apto para el control de dispositivos de protección optoelectrónicos (EF007269) | Sí |
| Apto para la supervisión de sensores táctiles (EF007271) | No |
| Apto para la supervisión de interruptores magnéticos (EF007266) | Sí |
| Apto para la supervisión de interruptores de proximidad (EF007267) | No |
| Evaluación de las entradas (EF008245) | Otros |
| Con entrada de inicio (EF003342) | No |
| Con función de silenciamiento (EF004057) | No |
| Con circuito de realimentación (EF003343) | No |
| Número de salidas, de seguridad, instantáneas, basadas en contactos (EF003344) | 0 |
| Número de salidas, de seguridad, retardadas, basadas en contactos (EF003345) | 0 |
| Número de salidas, relacionadas con la seguridad, instantáneas, semiconductores (EF003346) | 0 |
| Número de salidas, relacionadas con la seguridad, retardadas, semiconductores (EF003347) | 0 |
| Número de salidas, función de señalización, instantánea, basada en contactos (EF003348) | 0 |
| Número de salidas, función de señalización, retardado, basado en contacto (EF003349) | 0 |
| Número de salidas, función de señalización, instantánea, semiconductores (EF003350) | 0 |
| Número de salidas, función de señalización, retardado, semiconductores (EF003351) | 0 |
| Con aprobación para BG BIA (EF004145) | No |
| Con aprobación según UL (EF001783) | No |
| Anchura (EF000008) | 22.61 mm |
| Altura (EF000040) | 107.74 mm |
| Profundidad (EF000049) | 113.6 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX AUTOMATIZACION ES.pdf | 35 Mbytes |
|
