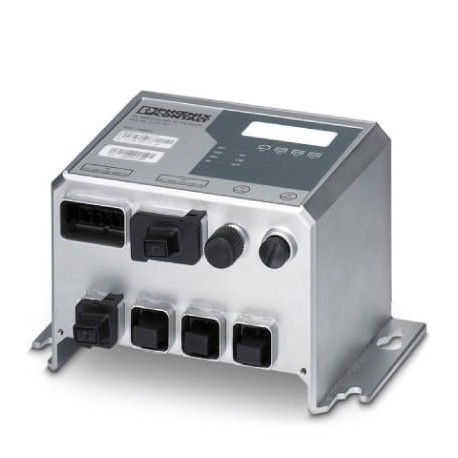

FL SWITCH IRT IP TX/3POF 2700697 PHOENIX CONTACT Industrial Ethernet Switch
FL SWITCH IRT IP TX/3POF
2700697
PHOENIX_CONTACT
Industrial Ethernet Switch
E / S
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Mais informação
▲Dados comerciais
| Código do pedido | 2700697 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 417 (C-6-2017) |
| GTIN | 4046356741767 |
| Peso por unidade (exclusive embalagem) | 2.133,000 GRM |
| Número do imposto alfandegário | 85176200 |
| País de origem | DE (Alemanha) |
Observação
| Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
|---|
Condições ambiente
| Grau de proteção | IP67 |
|---|---|
| Temperatura ambiente (funcionamento) | -25 °C ... 60 °C |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Umidade do ar admissível (funcionamento) | 5 % ... 95 % (sem condensação) |
| Umidade do ar admissível (armazenamento/transporte) | 5 % ... 95 % (sem condensação) |
| Pressão do ar (funcionamento) | 86 kPa ... 108 kPa (2000 m acima do nível do mar) |
| Pressão de ar (armazenamento/transporte) | 66 kPa ... 108 kPa (3500 m acima do nível do mar) |
Interfaces
| Interface 1 | Ethernet |
|---|---|
| Quantidade de portas | 1 (Portas RJ45) |
| Tipo de conexão | Cobre |
| Velocidade de transmissão | 10/100 MBit/s |
| Comprimento de transmissão | 100 m (por segmento) |
| LED de sinal | Tensão de alimentação, transmissão de dados, erro, link, atividade |
| Interface 2 | POF/PCF |
| Quantidade de portas | 3 (SC-RJ) |
| Tipo de conexão | POF-SCRJ |
| Velocidade de transmissão | 100 MBit/s (totalmente duplex) |
| Comprimento de transmissão | até 100 m (de acordo com a fibra utilizada) |
| Comprimento de onda | 650 nm |
Função
| Funcionalidade básica | Cut through / switch store-and-forward conforme norma IEEE 802.3 2 classes de prioridade conforme IEEE802.1 P protocolo TCP/IP, compatível com DCP, função integrada de servidor web, dispositivo PROFINET. |
|---|---|
| Redundância | MRP (Media Redundancy Protocol) |
| Browser compatível | Internet Explorer a partir da versão 5.5 |
| Função do aparelho PROFINET | Dispositivo PROFINET-IO |
| Especificação PROFINET | PROFINET-IO RT/IRT, Spec. 2.x |
| Classe de conformidade PROFINET | Conformance-Class C |
| Indicações de estado e de diagnóstico | LEDs: US1, US2 (alimentação de tensão), erro (contato de alarme), 3 LEDs por porta Ethernet (estado Link, Activity e FO) e BF (erro de bus) |
| Tensão de controle do contato de sinalização | 24 V (típico) |
| Corrente de controle do contato de sinalização | típico |
Parâmetro de expansão de rede
| Profundidade de cascata | Estrutura linear e em estrela: qualquer |
|---|---|
| Máximo comprimento de linha (par trançado) | 100 m |
Tensão de alimentação
| Tensão de alimentação | 24 V DC (redundante) |
|---|---|
| Rypple residual | 3,6 VSS(dentro da faixa de tensão admissível) |
| Faixa de tensão de alimentação | 18,5 V DC ... 30,2 V DC |
| Consumo de corrente típico | 260 mA (com US= 24 V DC) |
| Máximo consumo de energia | 260 mA |
| Consumo de energia | 270 mA (com 24 V DC) |
Geral
| Tipo de montagem | Montagem em parede |
|---|---|
| Formato AX | Stand-Alone |
| Peso líquido | 2133 g |
| Material caixa | Fundição sob pressão de zinco, superfície cobreada e niquelada |
| MTTF | 254,18 Anos (Padrão SN 29500, temperatura: 25 °C, ciclo de trabalho: 21 % (5 dias/semana, 8 h/dia)) |
| 110,85 Anos (Padrão SN 29500, temperatura: 40 °C, ciclo de trabalho: 34,25 % (5 dias/semana, 12 h/dia)) | |
| 23,82 Anos (Padrão SN 29500, temperatura: 55 °C, ciclo de trabalho: 100 % (7 dias/semana, 24 h/dia)) |
Dados de conexão
| Tipo de conexão | Conexão a parafuso |
|---|---|
| Perfil do condutor rígido mín. | 0,2 mm² |
| Perfil do condutor rígido máx. | 2,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 2,5 mm² |
| Bitola do condutor AWG mín. | 24 |
| Bitola do condutor AWG máx. | 12 |
| Comprimento de isolamento | 7 mm |
Normas e disposições
| Compatibilidade eletromagnética | Conformidade com a diretriz EMC 2014/30/UE |
|---|---|
| Tipo de teste | Impacto conforme a EN 60068-2-27/IEC 60068-2-27 |
| Resultado de teste | Funcionamento: 30g, 3x em cada direção |
| Tipo de teste | Impacto conforme a EN 60068-2-27/IEC 60068-2-27 |
| Resistência à vibração conforme EN 60068-2-6/IEC 60068-2-6 | |
| Resultado de teste | Funcionamento/armazenamento/transporte: 5g, 150 Hz, critério 3 |
| Tipo de teste | Queda livre conforme IEC 60068-2-32 |
| Resultado de teste | 0,5 m |
| Tipo de teste | Resistência a vibrações conforme IEC 61373, EN 61373 |
| Resultado de teste | Categoria 1, classe B |
| Vibração (armazenamento/transporte) | 5 g, 10 Hz ... 150 Hz, conforme IEC 60068-2-6 |
| Vibração (funcionamento) | conforme IEC 60068-2-6: 5g, 10 Hz ... 150 Hz |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 10.0.119170401eCl@ss 4.027250501eCl@ss 4.127250501eCl@ss 5.027250501eCl@ss 5.119030100eCl@ss 6.019170100eCl@ss 7.019170106eCl@ss 8.019170106eCl@ss 9.019170106
