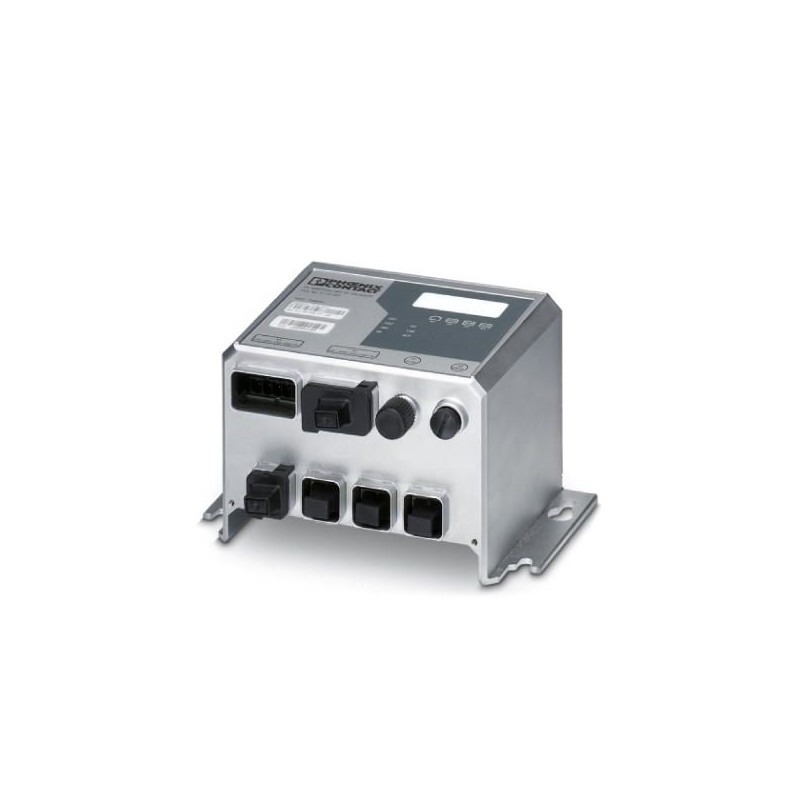

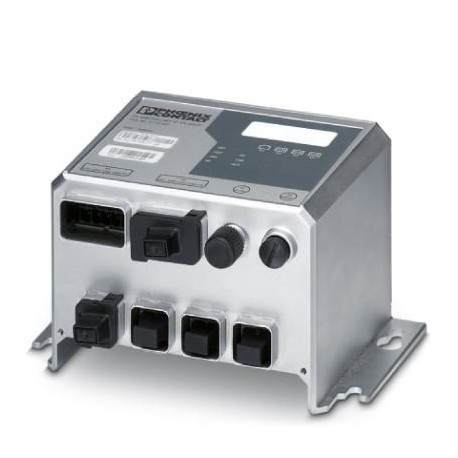

FL SWITCH IRT IP TX/3POF 2700697 PHOENIX CONTACT Industrial Ethernet Switch
FL SWITCH IRT IP TX/3POF
2700697
PHOENIX_CONTACT
Industrial Ethernet Switch
Switch Ethernet, con una porta push-pull RJ45 da 10/100 MBit/s e tre porte push-pull POF SC-RJ da 100 MBit/s per PROFINET RT/IRT, grado di protezione IP67
I / O
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2700697 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNN124 - |
| Pagina catalogo | Pagina 417 (C_6_2017) |
| GTIN | 4046356741767 |
| Peso per pezzo (confezione esclusa) | 2.133,000 g |
| Numero tariffa doganale | 85176200 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Grado di protezione | IP67 |
|---|---|
| Temperatura ambiente (esercizio) | -25 °C ... 60 °C |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % (senza condensa) |
| Temperatura ambiente consentita (stoccaggio/trasporto) | 5 % ... 95 % (senza condensa) |
| Pressione aria (funzionamento) | 86 kPa ... 108 kPa (2000 m su NN) |
| Pressione aria (trasporto e stoccaggio) | 66 kPa ... 108 kPa (3500 m NN) |
Interfacce
| Interfaccia 1 | Ethernet |
|---|---|
| Numero porte | 1 (Porte RJ45) |
| Fisica di trasmissione | Rame |
| Velocità di trasmissione | 10/100 MBit/s |
| Lunghezza di trasmissione | 100 m (per segmento) |
| LED di segnalazione | Tensione di alimentazione, trasmissione dati, errori, Link, Activity |
| Interfaccia 2 | POF/PCF |
| Numero porte | 3 (SC-RJ) |
| Fisica di trasmissione | POF-SCRJ |
| Velocità di trasmissione | 100 MBit/s (full duplex) |
| Lunghezza di trasmissione | fino a 100 m (a seconda della fibra ottica utilizzata) |
| Lunghezza d'onda | 650 nm |
Funzione
| Funzionalità di base | Cut-Through/Store-and-forward Switch conforme IEEE 802.3 2 classi di priorità secondo IEEE802.1 P protocollo TCP/IP, DCP compatibile, funzione Web Server integrata, dispositivo PROFINET. |
|---|---|
| Ridondanza | MRP (Media Redundancy Protocol) |
| Browser supportati | Internet Explorer dalla versione 5.5 |
| Funzionalità dell’apparecchiatura PROFINET | PROFINET I/O Device |
| Specifica PROFINET | PROFINET-IO RT/IRT, Spec. 2.x |
| Classe Conformance PROFINET | Conformance-Class C |
| Indicazioni di stato e di diagnostica | LED: US1, US2 (alimentazione di tensione), Fail (contatto allarme), 3 LED per porta Ethernet (Link, Activity e stato FO) e BF (Bus Fail) |
| Contatto di segnalazione tensione di comando | 24 V (tip.) |
| Contatto di segnalazione corrente di comando | tip. |
Parametro di estensione della rete
| Profondità struttura a cascata | Struttura lineare e a stella: a scelta |
|---|---|
| Lunghezza massima dei cavi (Twisted Pair) | 100 m |
Tensione di alimentazione
| Tensione di alimentazione | 24 V DC (ridondante) |
|---|---|
| Ripple residuo | 3,6 VSS(entro il campo di tensione ammissibile) |
| Range tensione di alimentazione | 18,5 V DC ... 30,2 V DC |
| Corrente assorbita tipica | 260 mA (con US= 24 V DC) |
| Max. corrente assorbita | 260 mA |
| Corrente assorbita | 270 mA (con 24 V DC) |
Generalità
| Tipo di montaggio | Montaggio a parete |
|---|---|
| Formato AX | Stand alone |
| Peso netto | 2133 g |
| Materiale custodia | Pressofuso di zinco, superficie placcata in rame e nichelata |
| MTTF | 254,18 Anni (Standard SN 29500, temperatura 25 °C, ciclo operativo 21% (5 giorni alla settimana, 8 ore al giorno)) |
| 110,85 Anni (Standard SN 29500, temperatura 40 °C, ciclo operativo 34,25 % (5 giorni alla settimana, 12 ore al giorno)) | |
| 23,82 Anni (Standard SN 29500, temperatura 55 °C, ciclo operativo 100 % (7 giorni alla settimana, 24 ore al giorno)) |
Dati di collegamento
| Collegamento | Connessione a vite |
|---|---|
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 12 |
| Lunghezza di spelatura | 7 mm |
Normative e prescrizioni
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
|---|---|
| Tipo di prova | Urti secondo EN 60068-2-27/IEC 60068-2-27 |
| Risultato della prova | Funzionamento: 30 g, 3x a seconda della direzione |
| Tipo di prova | Urti secondo EN 60068-2-27/IEC 60068-2-27 |
| Resistenza alle vibrazioni secondo EN 60068-2-6/IEC 60068-2-6 | |
| Risultato della prova | Esercizio/stoccaggio/trasporto: 5g, 150 Hz, Criterio 3 |
| Tipo di prova | Caduta libera secondo IEC 60068-2-32 |
| Risultato della prova | 0,5 m |
| Tipo di prova | Resistenza alle vibrazioni secondo IEC 61373, EN 61373 |
| Risultato della prova | Categoria 1, classe B |
| Vibrazione (trasporto e stoccaggio) | 5g, 10 Hz ... 150 Hz, a norma IEC 60068-2-6 |
| Vibrazioni (funzionamento) | a norma IEC 60068-2-6: 5g, 10 Hz ... 150 Hz |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 10.0.119170401eCl@ss 4.027250501eCl@ss 4.127250501eCl@ss 5.027250501eCl@ss 5.119030100eCl@ss 6.019170100eCl@ss 7.019170106eCl@ss 8.019170106eCl@ss 9.019170106
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX AUTOMAZIONE IT.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2700697-FL SWITCH IRT IP TX/3POF | 117 Kbytes |
|
