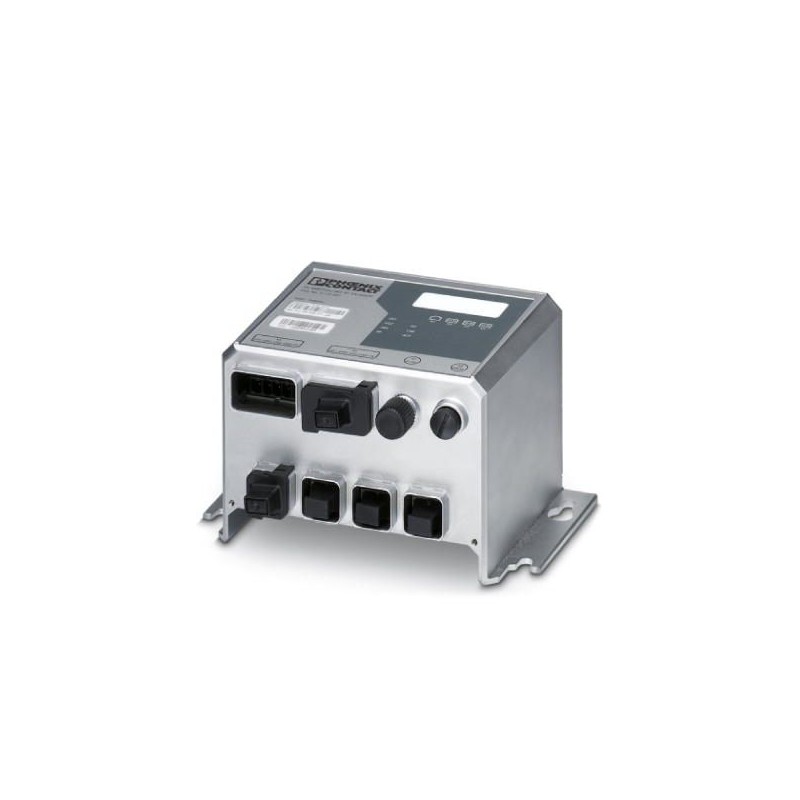

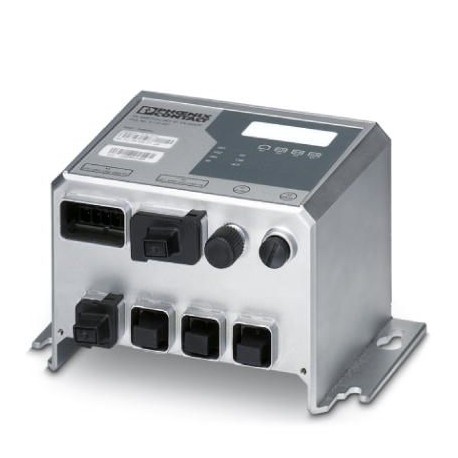

FL SWITCH IRT IP TX/3POF 2700697 PHOENIX CONTACT Industrial Ethernet Switch
FL SWITCH IRT IP TX/3POF
2700697
PHOENIX_CONTACT
Switch Ethernet, con un puerto Push-Pull 10/100 MBit/s RJ45 y tres puertos Push-Pull 100 MBit/s POF SC-RJ para PROFINET RT/IRT, en el índice de protección IP67
I/O
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2700697 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DNN124 - |
| Página del catálogo | Página 417 (C_6_2017) |
| EAN | 4046356741767 |
| Peso por unidad (sin incluir el embalaje) | 2.133,000 g |
| Número de tarifa arancelaria | 85176200 |
| País de origen | DE (Alemania) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Condiciones ambientales
| Índice de protección | IP67 |
|---|---|
| Temperatura ambiente (servicio) | -25 °C ... 60 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 5 % ... 95 % (sin condensación) |
| Humedad de aire admisible (almacenamiento / transporte) | 5 % ... 95 % (sin condensación) |
| Presión de aire (servicio) | 86 kPa ... 108 kPa (2000 m sobre el nivel del mar) |
| Presión de aire (almacenamiento / transporte) | 66 kPa ... 108 kPa (3500 m sobre el nivel del mar) |
Interfaces
| Interfaz 1 | Ethernet |
|---|---|
| Número de puertos | 1 (puertos RJ45) |
| Física de transmisión | Cobre |
| Velocidad de transmisión | 10/100 MBit/s |
| Longitud de transmisión | 100 m (por segmento) |
| LEDs de señales | Tensión de alimentación, transmisión de datos, error, Link, Activity |
| Interfaz 2 | POF/PCF |
| Número de puertos | 3 (SC-RJ) |
| Física de transmisión | POF-SCRJ |
| Velocidad de transmisión | 100 MBit/s (dúplex) |
| Longitud de transmisión | hasta 100 m (En función de la fibra utilizada) |
| Longitud de onda | 650 nm |
Función
| Funcionalidad básica | Cut-Through / Store and forward Switch, conforme a la norma IEEE 802.3, 2 clases de prioridad según IEEE 802.1 P protocolo TCP/IP, apto para DCP, función de servidor web integrada, dispositivos PROFINET. |
|---|---|
| Redundancia | MRP (Media Redundancy Protocol) |
| Browser sostenidos | Internet Explorer a partir de la versión 5.5 |
| Función del módulo PROFINET | PROFINET-IO Device |
| Especificación PROFINET | PROFINET-IO RT/IRT, Spec. 2.x |
| Clase de conformidad PROFINET | Conformance-Class C |
| Indicaciones de estado y diagnóstico | LEDs: US1, US2 (fuente de alimentación), Fail (contacto de alarma), 3 LEDs por cada puerto Ethernet (Link, Activity y estado FO) y BF (Bus Fail) |
| Tensión de activación del contacto de alarma | 24 V (típico) |
| Corriente de activación del contacto de alarma | típico |
Parámetros de extensión de red
| Profundidad de cascada | Topología en línea y estrella: discrecional |
|---|---|
| Longitud máxima de cable (par trenzado) | 100 m |
Tensión de alimentación
| Tensión de alimentación | 24 V DC (redundante) |
|---|---|
| Ondulación residual | 3,6 VSS(dentro del margen de tensión admisible) |
| Tensión de alimentación | 18,5 V DC ... 30,2 V DC |
| Absorción de corriente típica | 260 mA (con US= 24 V DC) |
| Absorción de corriente máxima | 260 mA |
| Absorción de corriente | 270 mA (con 24 V DC) |
Generalidades
| Tipo de montaje | Montaje en pared |
|---|---|
| Construcción AX | Independiente |
| Peso neto | 2133 g |
| Material carcasa | Fundición inyectada de cinc, superficie precobreada y niquelada |
| MTTF | 254,18 Años (SN 29500 Standard, temperatura 25 °C, ciclo de trabajo 21% (5 días por semana, 8 horas por día)) |
| 110,85 Años (SN 29500 Standard, temperatura 40 °C, ciclo de trabajo 34,25 % (5 días por semana, 12 horas por día)) | |
| 23,82 Años (SN 29500 Standard, temperatura 55 °C, ciclo de trabajo 100 % (7 días por semana, 24 horas por día)) |
Datos de conexión
| Tipo de conexión | Conexión por tornillo |
|---|---|
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 12 |
| Longitud a desaislar | 7 mm |
Normas y especificaciones
| Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
|---|---|
| Tipo de ensayo | Choque según EN 60068-2-27/IEC 60068-2-27 |
| Resultado del ensayo | Funcionamiento: 30g, 3 por dirección local |
| Tipo de ensayo | Choque según EN 60068-2-27/IEC 60068-2-27 |
| Resistencia a las vibraciones según EN 60068-2-6/IEC 60068-2-6 | |
| Resultado del ensayo | Funcionamiento/almacenamiento/transporte: 5g, 150 Hz, criterio 3 |
| Tipo de ensayo | Caída libre según IEC 60068-2-32 |
| Resultado del ensayo | 0,5 m |
| Tipo de ensayo | Resistencia a las vibraciones según IEC 61373, EN 61373 |
| Resultado del ensayo | Categoría 1, clase B |
| Vibración (almacenamiento / transporte) | 5g, 10 Hz ... 150 Hz, según IEC 60068-2-6 |
| Vibración (servicio) | según IEC 60068-2-6: 5g, 10 Hz ... 150 Hz |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 10.0.119170401eCl@ss 4.027250501eCl@ss 4.127250501eCl@ss 5.027250501eCl@ss 5.119030100eCl@ss 6.019170100eCl@ss 7.019170106eCl@ss 8.019170106eCl@ss 9.019170106
