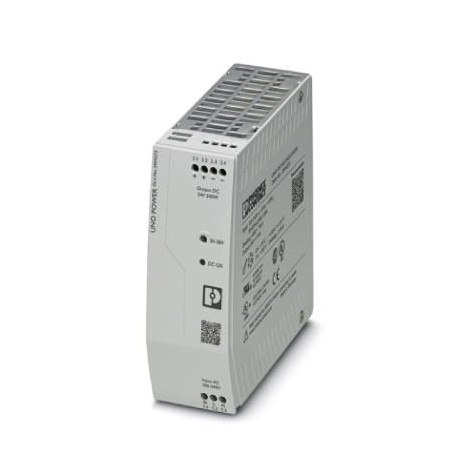

UNO-PS/1AC/24DC/240W 2904372 PHOENIX CONTACT Fonte de alimentação
UNO-PS/1AC/24DC/240W
2904372
PHOENIX_CONTACT
Fonte de alimentação
Em novas instalações, use o seguinte item: 1096432.UNO fonte de alimentação de comutação primária para montagem em trilho, entrada: monofásica, saída: 24 V DC/240 W
Fontes de alimentação
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
geralmente comprados juntos
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2904372 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 227 (C-4-2017) |
| GTIN | 4046356897037 |
| Peso por unidade (exclusive embalagem) | 795,100 GRM |
| Número do imposto alfandegário | 85044030 |
| País de origem | VN (Vietnã) |
Condições ambiente
| Grau de proteção | IP20 |
|---|---|
| Temperatura ambiente (funcionamento) | -25 °C ... 70 °C (> 55 °C Derating: 2,5 %/K) |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Máx. umidade do ar admissível (funcionamento) | ≤ 95 % (com 25 °C, sem condensação) |
| Classe climática | 3K3 (de acordo com EN 60721) |
| Grau de impurezas | 2 |
Dados de entrada
| Faixa de tensão nominal de entrada | 100 V AC ... 240 V AC |
|---|---|
| Faixa de tensão de entrada | 85 V AC ... 264 V AC (< 95 V AC Derating 1 %/V) |
| Consumo de energia | 2,69 A (100 V AC) |
| 1,08 A (240 V AC) | |
| Consumo de potência nominal | 260 VA |
| Irupção da corrente | < 80 A (típico) |
| Tempo permissível de falha de rede | típ. 10 ms (120 V AC) |
| típ. 10 ms (230 V AC) | |
| Fusível de entrada | 5 A (lento, interno) |
| Seleção de fusíveis adequados | 6 A ... 16 A (Característica B, C, D, K) |
| Fator de potência (cos phi) | 0,99 |
| Denominação de proteção | Proteção contra sobretensão de transientes |
| Comando / componente de proteção | Varistor |
Dados de saída
| Tensão de saída nominal | 24 V DC ±1 % |
|---|---|
| Faixa de ajuste da tensão de saída (USet) | 24 V DC ... 28 V DC ±1 % |
| Corrente nominal de saída (IN) | 10 A (-25 °C ... 55 °C) |
| Derating | 55 °C ... 70 °C (2,5 % / K) |
| Ligável em paralelo | sim, para redundância e elevação de capacidade. |
| Ligável em série | Não |
| Resistência de feedback | < 35 V DC |
| Proteção contra sobretensão na saída | ≤ 35 V DC |
| Tolerância | Alteração de carga estática 10 % ... 90 % |
| < 2 % (Alteração de carga dinâmica 10 % ... 90 %) | |
| < 0,1 % (Alteração da tensão de entrada ±10 %) | |
| Rypple residual | < 50 mVSS(com valores nominais) |
| Potência de saída | 240 W |
| Tempo de ligação típico | < 1 s |
| Dissipação de energia sem carga nominal máxima | < 1,1 W |
| Dissipação de energia carga nominal máxima | < 18,8 W |
Geral
| Peso líquido | 0,66 kg |
|---|---|
| Eficiência | típ. 90 % (120 V AC) |
| típ. 93 % (230 V AC) | |
| Tensão de isolamento entrada/saída | 4 kV AC (Teste típico) |
| 3 kV AC (Teste unitário) | |
| Classe de proteção | I (no quadro de comando fechado) |
| Grau de proteção | IP20 |
| MTBF (IEC 61709, SN 29500) | > 641000 h (40 °C) |
| Posição de montagem | Trilho de fixação horizontal NS 35, EN 60715 |
| Instrução de montagem | alinhamento possível: horizontal 0 mm, vertical 30 mm |
Dados de conexão entrada
| Tipo de conexão | Conexão a parafuso |
|---|---|
| Perfil do condutor rígido mín. | 0,2 mm² |
| Perfil do condutor rígido máx. | 2,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 2,5 mm² |
| Bitola mín. do condutor AWG | 24 |
| Bitola máx. do condutor AWG | 14 |
| Comprimento de isolamento | 8 mm |
| Rosca | M3 |
Dados de conexão saída
| Tipo de conexão | Conexão a parafuso |
|---|---|
| Perfil do condutor rígido mín. | 0,2 mm² |
| Perfil do condutor rígido máx. | 2,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 2,5 mm² |
| Bitola mín. do condutor AWG | 24 |
| Bitola máx. do condutor AWG | 14 |
| Comprimento de isolamento | 8 mm |
| Rosca | M3 |
Normas e disposições
| Compatibilidade eletromagnética | Conformidade com a diretriz EMC 2014/30/UE |
|---|---|
| Resistência contra interferência | EN 61000-6-2:2005 |
| Normas / Determinações | EN 61000-4-2 |
| Descarga de contato | 4 kV (Grau de precisão de teste 2) |
| Normas / Determinações | EN 61000-4-3 |
| Faixa de frequência | 80 MHz ... 1 GHz |
| Resistência do campo de teste | 10 V/m (Grau de precisão de teste 3) |
| Faixa de frequência | 1,4 GHz ... 2 GHz |
| Resistência do campo de teste | 3 V/m (Grau de precisão de teste 2) |
| Normas / Determinações | EN 61000-4-4 |
| Observação | Critério B |
| Normas / Determinações | EN 61000-6-3 |
| EN 61000-4-6 | |
| Faixa de frequência | 0,15 MHz ... 80 MHz |
| Tensão | 10 V (Grau de precisão de teste 3) |
| Normas / Determinações | EN 61000-4-11 |
| Diretiva de baixa tensão | Conformidade com a Diretiva de Baixa Tensão 2006/95/CE |
| Norma - Segurança de transformadores | EN 61558-2-16 |
| Norma - Segurança elétrica | EN 60950-1/VDE 0805 (SELV) |
| Norma - Equipamento de instalações de corrente intensa com meios de produção eletrônicos | EN 50178/VDE 0160 (PELV) |
| Norma - Baixa tensão de proteção | EN 60950-1 (SELV) e EN 60204 (PELV) |
| Norma - Isolação segura | DIN VDE 0100-410 |
| Norma - Limitação das correntes harmônicas e principal de rede | EN 61000-3-2 |
| Certificações UL | UL/C-UL requerido UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| UL/C-UL Listed ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location) | |
| Choque | 18 ms, 30g, em cada direção (de acordo com IEC 60068-2-27) |
| Vibração (funcionamento) | < 15 Hz, amplitude ±2,5 mm (de acordo com IEC 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g, 90 min. | |
| Certificação - requisito da indústria de semicondutores em relação a falhas de tensão de rede | EN 61000-4-11 |
| Instalações de tecnologia da informação - Segurança (esquema CB) | Esquema CB |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 25 anos; |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.027040702eCl@ss 4.127040702eCl@ss 5.027049002eCl@ss 5.127049000eCl@ss 6.027049000eCl@ss 7.027049002eCl@ss 8.027049002eCl@ss 9.027040701
