> PHOENIX_CONTACT>Alimentatori>UNO-PS/1AC/24DC/240W 2904372 PHOENIX CONTACT Alimentatore

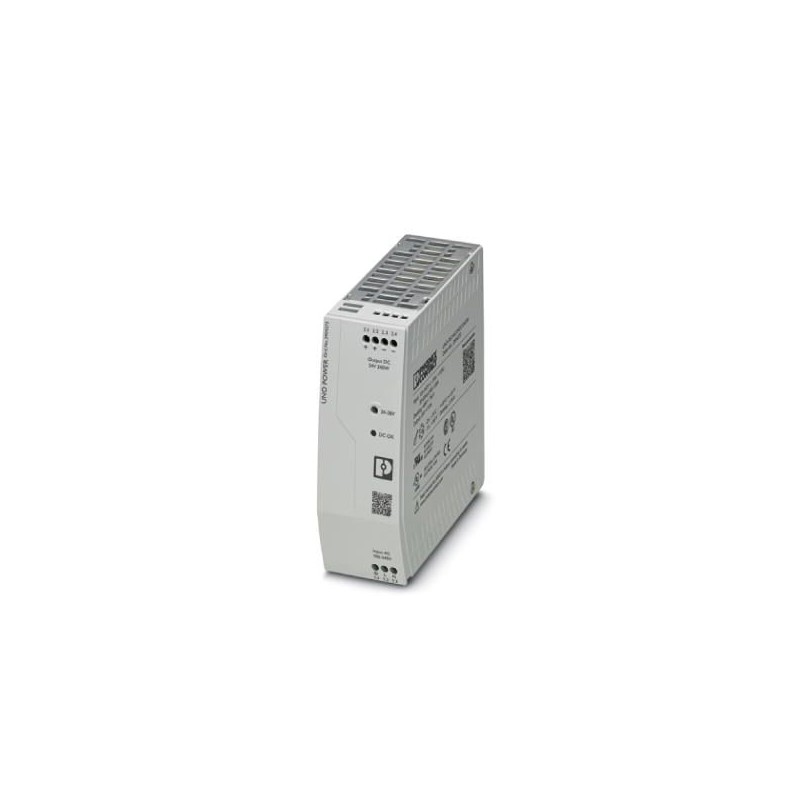

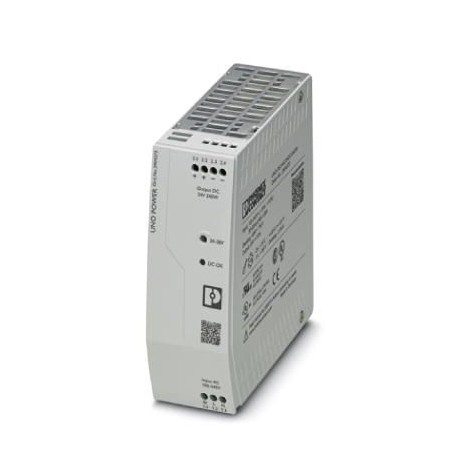

UNO-PS/1AC/24DC/240W 2904372 PHOENIX CONTACT Alimentatore Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

UNO-PS/1AC/24DC/240W 2904372 PHOENIX CONTACT Alimentatore

UNO-PS/1AC/24DC/240W

2904372

PHOENIX_CONTACT

Alimentatore

Nelle nuove installazioni utilizzare il seguente articolo: 1096432.UNO Alimentatore switching primario per montaggio su guida, ingresso: monofase, uscita: 24 V DC/240 W

Maggiori dettagli


Alimentatori

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

Prezzo totale: $187.05
Prezzo unitario: $187.05
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).
* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Comprati di solito insieme

▲

Più venduti

▲

Dettagli

▲


Dati commerciali

Codice per l'ordinazione2904372
Pezzi/conf.1 PZ
Sales keyCMPU13 -
Pagina catalogoPagina 227 (C_4_2017)
GTIN4046356897037
Peso per pezzo (confezione esclusa)795,100 g
Numero tariffa doganale85044030
Paese di origineCN (Cina)

Dimensioni

Larghezza45 mm
Altezza130 mm
Profondità125 mm

Condizioni ambientali

Grado di protezioneIP20
Temperatura ambiente (esercizio)-25 °C ... 70 °C (> 55 °C Derating: 2,5 %/K)
Temperatura ambiente (trasporto e stoccaggio)-40 °C ... 85 °C
Umidità dell'aria massima consentita (funzionamento)≤ 95 % (a 25 °C, nessuna condensa)
Classe di climatizzazione3K3 (a norma EN 60721)
Grado d'inquinamento2

Dati d'ingresso

Intervallo tensione in entrata100 V AC ... 240 V AC
Range tensione d'ingresso85 V AC ... 264 V AC (< 95 V AC Derating 1 %/V)
Corrente assorbita (a carico nominale)2,69 A (100 V AC)
1,08 A (240 V AC)
Assorbimento di potenza nominale260 VA
Impulso corrente di inserzione< 80 A (tip.)
Tempo di copertura guasto sulla retetip. 10 ms (120 V AC)
tip. 10 ms (230 V AC)
Fusibile d'ingresso5 A (ritardato, interno)
Scelta dei fusibili adatti6 A ... 16 A (Caratteristica B, C, D, K)
Fattore di potenza (cos phi)0,99
Nome protezioneProtezione contro le sovratensioni dei transienti
Circuito/componente di protezioneVaristore

Dati d'uscita

Tensione di uscita nominale24 V DC ±1 %
Regolazione tensione di uscita (USet)24 V DC ... 28 V DC ±1 %
Corrente nominale di uscita (IN)10 A (-25 °C ... 55 °C)
Derating55 °C ... 70 °C (2,5 % / K)
Collegamento in parallelosì, per ridondanza e incremento potenza
Possibilità di collegamento in serieNo
Resistenza alimentazione di ritorno< 35 V DC
Protezione contro la sovratensione sull'uscita≤ 35 V DC
Scostamento regolazionevariazione di carico statica 10 % ... 90 %
< 2 % (variazione di carico dinamica 10 % ... 90 %)
< 0,1 % (variazione tensione in ingresso ±10 %)
Ripple residuo< 50 mVSS(con valori nominali)
Potenza d'uscita240 W
Tempo di accensione tipico< 1 s
Max. potenza dissipata a vuoto< 1,1 W
Max. potenza dissipata con carico nominale< 18,8 W

Generalità

Peso netto0,66 kg
Efficienzatip. 90 % (120 V AC)
tip. 93 % (230 V AC)
Tensione di isolamento ingresso/uscita4 kV AC (omologazione)
3 kV AC (Collaudo)
Classe di protezioneI (in quadro elettrico chiuso)
Grado di protezioneIP20
MTBF (IEC 61709, SN 29500)> 641000 h (40 °C)
Posizione d'installazioneGuida di supporto orizzontale NS 35, EN 60715
Indicazione per il montaggioaffiancabile: orizzontale 0 mm, verticale 30 mm

Dati di collegamento ingresso

CollegamentoConnessione a vite
Sezione conduttore rigido min.0,2 mm²
Sezione conduttore rigido max.2,5 mm²
Sezione conduttore flessibile min.0,2 mm²
Sezione conduttore flessibile max.2,5 mm²
Sezione conduttore AWG min.24
Sezione conduttore AWG max.14
Lunghezza di spelatura8 mm
FilettaturaM3

Dati di collegamento uscita

CollegamentoConnessione a vite
Sezione conduttore rigido min.0,2 mm²
Sezione conduttore rigido max.2,5 mm²
Sezione conduttore flessibile min.0,2 mm²
Sezione conduttore flessibile max.2,5 mm²
Sezione conduttore AWG min.24
Sezione conduttore AWG max.14
Lunghezza di spelatura8 mm
FilettaturaM3

Normative e prescrizioni

Compatibilità elettromagneticaConformità alla direttiva EMC 2014/30/EU
Immunità ai disturbiEN 61000-6-2:2005
Norme/DisposizioniEN 61000-4-2
Scarica contatti4 kV (Grado severità collaudo 2)
Norme/DisposizioniEN 61000-4-3
Frequenza80 MHz ... 1 GHz
Forza del campo di prova10 V/m (Grado severità collaudo 3)
Frequenza1,4 GHz ... 2 GHz
Forza del campo di prova3 V/m (Grado severità collaudo 2)
Norme/DisposizioniEN 61000-4-4
OsservazioniCriterio B
Norme/DisposizioniEN 61000-6-3
EN 61000-4-6
Frequenza0,15 MHz ... 80 MHz
Tensione10 V (Grado severità collaudo 3)
Norme/DisposizioniEN 61000-4-11
Direttiva sulla bassa tensioneConformità alla direttiva DBT 2006/95/CEE
Norma - Sicurezza dei trasformatoriEN 61558-2-16
Sicurezza elettrica a normaEN 60950-1/VDE 0805 (SELV)
Riferimento normativo - Equipaggiamento elettronico per uso in installazioni di potenzaEN 50178/VDE 0160 (PELV)
Riferimento normativo – Bassa tensione di protezioneEN 60950-1 (SELV) e EN 60204 (PELV)
Separazione sicura a normaDIN VDE 0100-410
Riferimento normativo - Limitazione delle armoniche riflesse in reteEN 61000-3-2
Omologazioni ULUL/C-UL Listed UL 508
UL/C-UL Recognized UL 60950-1
ANSI/ISA 12.12.01 Elenco UL/C-UL Classe I, Divisione 2, gruppi A, B, C, D T4 (Hazardous Location)
Urti18 ms, 30g in ogni direzione (secondo IEC 60068-2-27)
Vibrazioni (funzionamento)< 15 Hz, ampiezza ±2,5 mm (secondo IEC 60068-2-6)
15 Hz ... 150 Hz, 2,3g, 90 min.
Omologazione - requisito dell'industria di semiconduttori per quanto riguarda le interruzioni della tensione di reteEN 61000-4-11
Dispositivi informatici - sicurezza (schema CB)CB-Scheme

Environmental Product Compliance

China RoHSPeriodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 25 anni;
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods"
