> PHOENIX_CONTACT>Alimentations>UNO-PS/1AC/24DC/240W 2904372 PHOENIX CONTACT Alimentation
Produit suivant

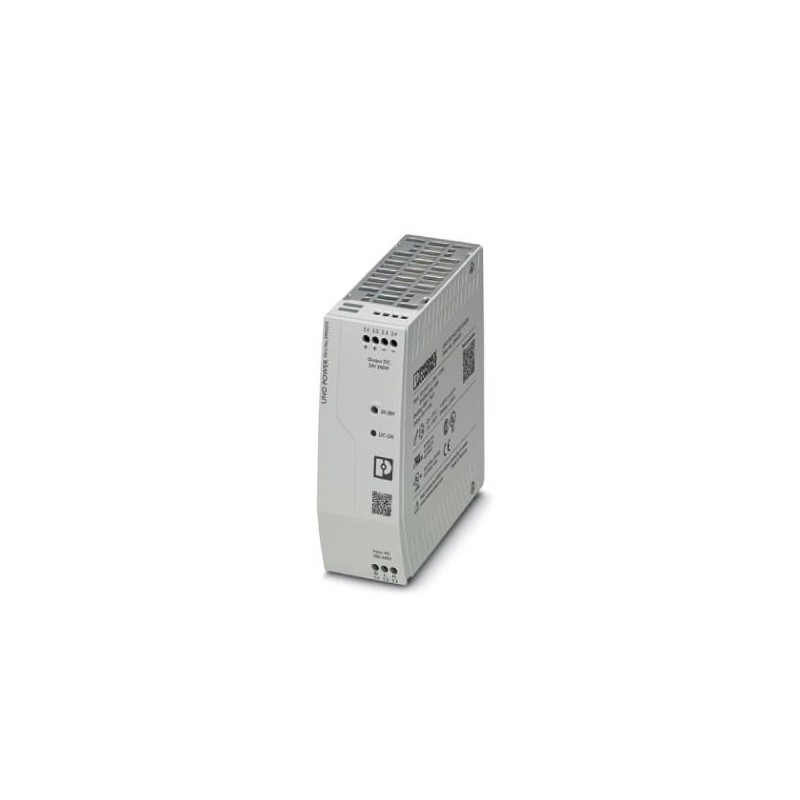

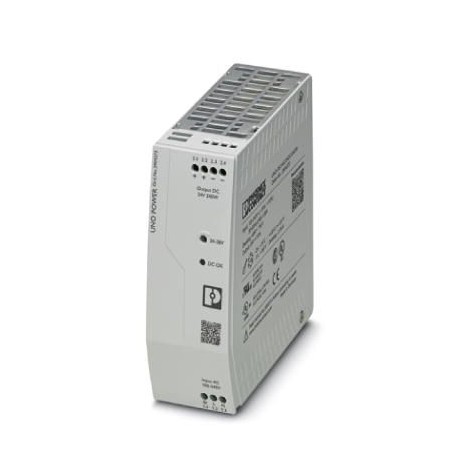

UNO-PS/1AC/24DC/240W 2904372 PHOENIX CONTACT Alimentation Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

UNO-PS/1AC/24DC/240W 2904372 PHOENIX CONTACT Alimentation

UNO-PS/1AC/24DC/240W

2904372

PHOENIX_CONTACT

Alimentation

Dans les nouvelles installations, utilisez l’article suivant : 1096432.UNO Alimentation primaire à découpage pour montage sur rail, entrée : monophasé, sortie : 24 V DC/240 W

Plus de détails


Alimentations

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

Prix total: $189.44
Prix unitaire: $189.44
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .
* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Achetés habituellement ensemble

▲

Les plus vendus

▲

En savoir plus

▲


Données commerciales

Code de commande2904372
Unité de conditionnement1 pcs
Page cataloguePage 227 (C-4-2017)
GTIN4046356897037
Poids par pièce (hors emballage)0,795 KGM
Numéro du tarif douanier85044030
Pays d'origineVN (Vietnam)

Cotes

Largeur45 mm
Hauteur130 mm
Profondeur125 mm

Conditions d'environnement

Indice de protectionIP20
Température ambiante (fonctionnement)-25 °C ... 70 °C (> 55 °C Derating: 2,5 %/K)
Température ambiante (stockage/transport)-40 °C ... 85 °C
Humidité de l'air max. admissible (service)≤ 95 % (à 25 °C, sans condensation)
Classe climatique3K3 (selon EN 60721)
Degré de pollution2

Données d'entrée

Plage de tension nominale d'entrée100 V AC ... 240 V AC
Plage de tension d'entrée85 V AC ... 264 V AC (< 95 V AC Derating 1 %/V)
Courant absorbé2,69 A (100 V AC)
1,08 A (240 V AC)
Consommation nominale260 VA
Choc de courant d'enclenchement< 80 A (typique)
Protection contre microcoupurestyp. 10 ms (120 V AC)
typ. 10 ms (230 V AC)
Fusible d'entrée5 A (temporisé, intérieur)
Sélection des fusibles appropriés6 A ... 16 A (Caractéristique B, C, D, K)
Facteur de puissance (cos phi)0,99
Dénomination de la protectionProtection contre les transitoires
Circuit/composant de protectionVaristance

Données de sortie

Tension de sortie nominale24 V DC ±1 %
Plage de réglage de la tension de sortie (USet)24 V DC ... 28 V DC ±1 %
Courant nominal de sortie (IN)10 A (-25 °C ... 55 °C)
Derating55 °C ... 70 °C (2,5 % / K)
Montage en parallèle autoriséoui, pour la redondance et l'augmentation de la puissance
Connectabilité en sérieNon
Résistance à l'alimentation de retour< 35 V DC
Protection antisurtension en sortie≤ 35 V DC
Tolérance de réglagemodification charge statique 10 % ... 90 %
< 2 % (modification charge dynamique 10 % ... 90 %)
< 0,1 % (modification tension d'entrée ±10 %)
Ondulation résiduelle< 50 mVCC(pour les valeurs nominales)
Puissance de sortie240 W
Temps d'enclenchement typique< 1 s
Puissance dissipée à vide maximale< 1,1 W
Puissance dissipée charge nominale max.< 18,8 W

Généralités

Poids net0,66 kg
Rendementtyp. 90 % (120 V AC)
typ. 93 % (230 V AC)
Tension d'isolement entrée/sortie4 kV AC (homologation du type)
3 kV AC (Contrôle individuel)
Classe de protectionI (en armoire électrique fermée)
Indice de protectionIP20
MTBF (IEC 61709, SN 29500)> 641000 h (40 °C)
Emplacement pour le montageProfilé horizontal NS 35, EN 60715
Conseils pour le montagejuxtaposable : horizontale 0 mm, verticale 30 mm

Caractéristiques de raccordement entrée

Type de raccordementRaccordement vissé
Section de conducteur rigide min.0,2 mm²
Section de conducteur rigide max.2,5 mm²
Section de conducteur souple min.0,2 mm²
Section de conducteur souple max.2,5 mm²
Section du conducteur AWG min.24
Section du conducteur AWG max.14
Longueur à dénuder8 mm
Filetage visM3

Caractéristiques de raccordement sortie

Type de raccordementRaccordement vissé
Section de conducteur rigide min.0,2 mm²
Section de conducteur rigide max.2,5 mm²
Section de conducteur souple min.0,2 mm²
Section de conducteur souple max.2,5 mm²
Section du conducteur AWG min.24
Section du conducteur AWG max.14
Longueur à dénuder8 mm
Filetage visM3

Normes et spécifications

Compatibilité électromagnétiqueConformité à la directive CEM 2014/30/UE
ImmunitéEN 61000-6-2:2005
Normes/PrescriptionsEN 61000-4-2
Décharge par contact4 kV (Sévérité de contrôle 2)
Normes/PrescriptionsEN 61000-4-3
Plage de fréquence80 MHz ... 1 GHz
Intensité de champ10 V/m (Sévérité de contrôle 3)
Plage de fréquence1,4 GHz ... 2 GHz
Intensité de champ3 V/m (Sévérité de contrôle 2)
Normes/PrescriptionsEN 61000-4-4
RemarqueCritère B
Normes/PrescriptionsEN 61000-6-3
EN 61000-4-6
Plage de fréquence0,15 MHz ... 80 MHz
Tension10 V (Sévérité de contrôle 3)
Normes/PrescriptionsEN 61000-4-11
Directive basse tensionConformité à la directive NSR 2006/95/CE
Norme - sécurité des transformateursEN 61558-2-16
Norme – sécurité électriqueEN 60950-1/VDE 0805 (SELV)
Norme – Equipement électronique des installations à courant fortEN 50178/VDE 0160 (PELV)
Norme – Faible tension de protectionEN 60950-1 (SELV) et EN 60204 (PELV)
Norme, sectionnement sûrDIN VDE 0100-410
Norme - Limitation des courants réseau et d'harmoniquesEN 61000-3-2
Homologations ULUL/C-UL Listed UL 508
Norme UL/C-UL Recognized UL 60950-1
UL/C-UL Listed ANSI/ISA-12.12.01 classe I, division 2, groupes A, B, C, D T4 (site dangereux)
Choc18 ms, 30g, dans chaque direction (selon CEI 60068-2-27)
Vibrations (service)< 15 Hz, amplitude ±2,5 mm (selon CEI 60068-2-6)
15 Hz ... 150 Hz, 2,3g, 90 min.
Demande d'homologation de l'industrie des semi-conducteurs concernant les chutes de tension du secteurEN 61000-4-11
Dispositifs de traitement de l'information - Sécurité (schéma CB )Schéma CB

Environmental Product Compliance

China RoHSPériode d'utilisation conforme (EFUP) : 25 ans ;
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications


Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf 27 Mbytes
PHOENIX CONTACT-2904372-UNO-PS/1AC/24DC/240W 121 Kbytes PHOENIX CONTACT-2904372-UNO-PS/1AC/24DC/240W
