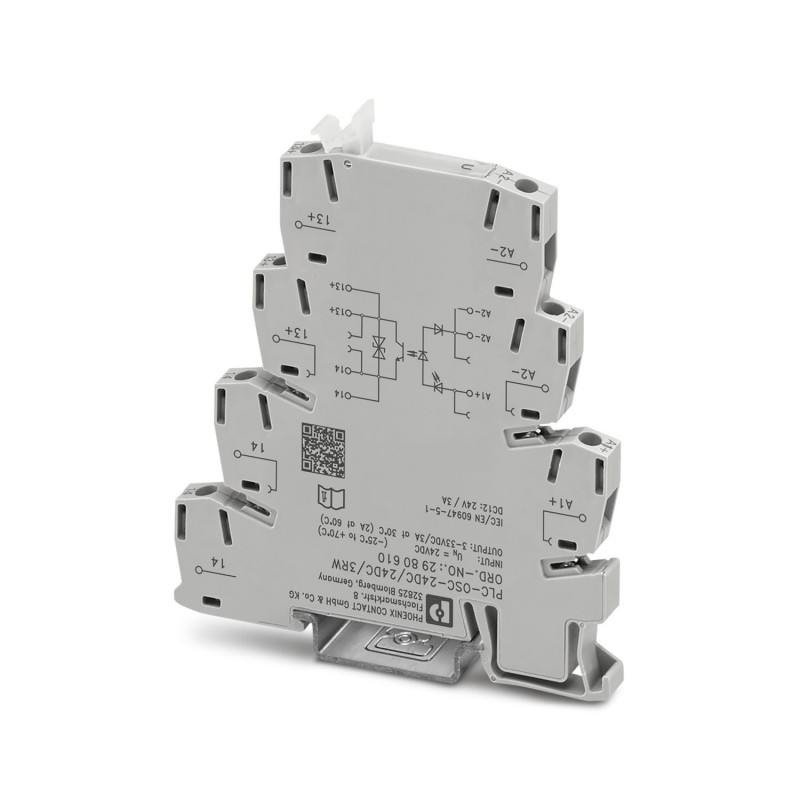

PLC-OSC- 24DC/ 24DC/ 3RW 2980610 PHOENIX CONTACT Módulo de relé de estado sólido
PLC-OSC-24DC/ 24DC/ 3RW
2980610
PHOENIX_CONTACT
Módulo de relé de estado sólido
PLC-INTERFACE para aplicações ferroviárias, composto por bloco de terminais de parafuso e relé de estado sólido miniatura integrado, faixa: 0,7 x UN a 1,25 x UN, faixa de temperatura: -25 °C a +70 °C, 1 contato de fechamento, entrada: 24 V DC, saída: 3-33 V DC/3 A
Relés > Optoacoplador
Relés industriais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2980610 |
|---|---|
| Quantidade de embalagem (VPE) | 10 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4046356094542 |
| Peso por unidade (exclusive embalagem) | 32,970 GRM |
| Número do imposto alfandegário | 85364190 |
| País de origem | DE (Alemanha) |
Observação
| Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
|---|
Condições ambiente
| Temperatura ambiente (funcionamento) | -25 °C ... 70 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
Dados de entrada
| Tensão nominal de entrada UN | 24 V DC |
|---|---|
| Faixa de tensão de entrada relativo a UN | 0,7 ... 1,25 |
| Faixa de tensão de entrada | 16,8 V DC ... 30 V DC |
| Limite de ligação sinal "0" relativo a UN | ≤ 0,3 |
| Limite de ligação sinal "1" relativo a UN | ≥ 0,6 |
| Típica corrente de entrada com UN | 8,5 mA |
| Tempo de ligação típico | 40 µs |
| Tempo de desligamento típico | 200 µs |
| Indicação de estado | LED amarelo |
| Denominação de proteção | Proteção contra inversão de polaridade |
| Comando / componente de proteção | Diodo de proteção contra inversão de polaridade |
| Freqüência de transmissão | 300 Hz |
| Potência de dissipação máxima com condição nominal | 0,2 W |
Dados de saída
| Faixa de tensão de saída | 3 V DC ... 33 V DC |
|---|---|
| Corrente máx. em regime permanente | 3 A |
| Queda de tensão com máx. corrente constante limite | ≤ 200 mV |
| Circuito de saída | 2 condutores sem massa |
| Denominação de proteção | Proteção contra inversão de polaridade |
| Proteção contra sobretensão | |
| Comando / componente de proteção | Diodo de proteção contra inversão de polaridade |
Dados de conexão do lado de entrada
| Denominação conexão | Lado de entrada |
|---|---|
| Tipo de conexão | Conexão a parafuso |
| Comprimento de isolamento | 8 mm |
| Rosca | M3 |
| Bitola do condutor, fixa | 0,14 mm² ... 2,5 mm² |
| Bitola do condutor, flexível | 0,14 mm² ... 2,5 mm² |
| Bitola do condutor AWG | 26 ... 14 |
Dados de conexão do lado de saída
| Denominação conexão | Lado de saída |
|---|---|
| Tipo de conexão | Conexão a parafuso |
| Comprimento de isolamento | 8 mm |
| Rosca | M3 |
| Bitola do condutor, fixa | 0,14 mm² ... 2,5 mm² |
| Bitola do condutor, flexível | 0,14 mm² ... 2,5 mm² |
| Bitola do condutor AWG | 26 ... 14 |
Geral
| Posição de montagem | opcional |
|---|---|
| Instrução de montagem | ordenados sem intervalo |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Grau de impurezas | 2 |
| Categoria de sobretensão | III |
| Denominação | Normas / Determinações |
| Normas / Determinações | DIN EN 50155/VDE 0115-200 (em partes relevantes) |
| DIN EN 50178 |
Normas e disposições
| Conexão conforme norma | CUL |
|---|---|
| Denominação | Normas / Determinações |
| Normas / Determinações | DIN EN 50155/VDE 0115-200 (em partes relevantes) |
| DIN EN 50178 | |
| Classe de inflamabilidade conforme UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 5.027371001eCl@ss 5.127371000eCl@ss 6.027371600eCl@ss 7.027371604eCl@ss 8.027371604eCl@ss 9.027371604
| Característica | Valor |
|---|---|
| Tensão de entrada (intervalo) (EF003840) | 16.8 V |
| Tipo de tensão (tensão de entrada) (EF003033) | DC |
| Tensão de saída (intervalo) (EF003933) | 3 V |
| Tipo de tensão de saída (EF008222) | DC |
| Corrente nominal de operação Ie (EF001443) | 3 A |
| Tipo de saída digital (EF003601) | Eletrónico |
| Com indicação LED (EF005950) | Sim |
