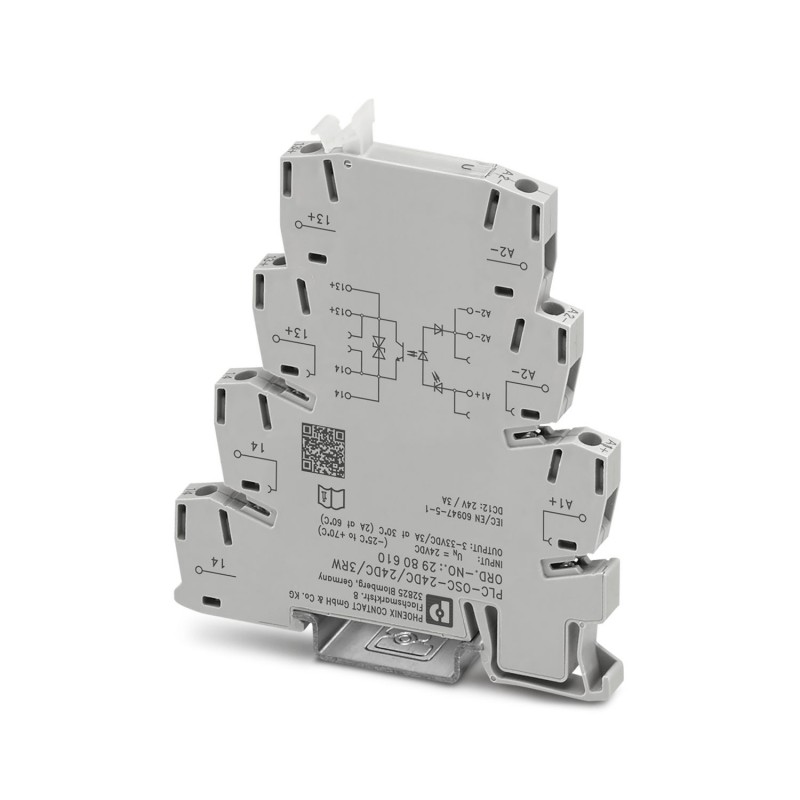

PLC-OSC- 24DC/ 24DC/ 3RW 2980610 PHOENIX CONTACT PLC-INTERFACE para aplicaciones ferroviarias, compuesto de ..
PLC-OSC-24DC/ 24DC/ 3RW
2980610
PHOENIX_CONTACT
PLC-INTERFACE para aplicaciones ferroviarias, compuesto de borne de base con conexión por tornillo y relé de estado sólido en miniatura integrado, rango: 0,7 x UN hasta 1,25 x UN, rango de temperatura: -25 °C hasta +70 °C, 1 contacto de cierre, entrada: 24 V DC, salida: 3-33 V DC/3 A
Relés > Optoacoplador
relés industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Tipo de producto | Módulo de relés de estado sólido |
| Familia de productos | PLC-INTERFACE |
| Aplicación | Aplicaciones ferroviarias |
| Estado de mantenimiento de datos | |
| Fecha del último mantenimiento de los datos | 16.09.2024 |
| Revisión de artículo | 08 |
| Propiedades de aislamiento: Normas / especificaciones | |
| Categoría de sobretensión | III |
| Grado de polución | 2 |
| Potencia disipada máxima con condición nominal | 0,2 W |
| Tensión nominal de entrada UN | 24 V DC |
| Margen de tensión de entrada referido a UN | 0,7 ... 1,25 |
| Rango de tensión de entrada | 16,8 V DC ... 30 V DC |
| Umbral de conmutación Señal "0" referido a UN | ≤ 0,3 |
| Umbral de conmutación Señal "1" referido a UN | ≥ 0,6 |
| Corriente de entrada típica a UN | 8,5 mA |
| Tiempo de conexión típico | 40 µs |
| Tiempo de desconexión típico | 200 µs |
| Indicación de estado | LED (amarillo) |
| Circuito de protección | Prot. contra inversión de polaridad; Diodo contra inv. de polaridad |
| Frecuencia de transmisión | 300 Hz |
| Tipo de conmutación del contacto | 1 contacto abierto |
| Tipo de salida digital | electrónico |
| Gama de tensión de salida | 3 V DC ... 33 V DC |
| Corriente constante límite | 3 A |
| Caída de tensión con corriente constante límite máxima | ≤ 200 mV |
| Circuito de salida | 2 conductores sin masa |
| Circuito de protección | Prot. contra inversión de polaridad; Diodo contra inv. de polaridad |
| Prot. contra sobretensiones |
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² (Puntera individual) | |
| 2x 0,5 mm² ... 1,5 mm² (Puntera TWIN) | |
| Sección de conductor AWG | 26 ... 14 |
| Par de apriete | 0,45 Nm ... 0,55 Nm (Por lo general, estas bornas requieren un apoyo al conectar los conductores (sujetar con una mano, apoyar en la carcasa)) |
| Anchura | 6,2 mm |
| Altura | 80 mm |
| Profundidad | 94 mm |
| Color | gris (RAL 7042) |
| Clase de inflamabilidad según UL 94 | V0 (Carcasa) |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -25 °C ... 70 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| CE | |
| Certificado | Conformidad CE |
| UKCA | |
| Certificado | De conformidad con UKCA |
| Homologación para la construcción naval | |
| Certificado | TAE0000196 |
| Prueba de gases nocivos | |
| Marcado | ISA-S71.04. G3 Harsh Group |
| EN 60068-2-60 | |
| Datos DNV GL | |
| Temperature | D |
| Humidity | A |
| Vibración | B/C |
| EMC | B |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Compatibilidad electromagnética | Conformidad con la directiva CEM |
| Directiva de baja tensión | De conformidad con la directiva NS |
| Normas / especificaciones | |
| Normas/especificaciones | IEC 60947-5-1 |
| DIN EN 50155/VDE 0115-200 (en partes relevantes) | |
| Tipo de montaje | Montaje sobre carril DIN |
| Indicaciones de montaje | Alineables sin separación |
| Posición para el montaje | discrecional |
| Característica | Valor |
|---|---|
| Tensión de entrada (EF003840) | 16.8 V |
| Tipo de corriente (entrada) (EF003033) | CC |
| Tensión de salida (EF003933) | 3 V |
| Tipo de corriente de salida (EF008222) | CC |
| Corriente nominal de funcionamiento Ie (EF001443) | 3 A |
| Tipo de salida digital (EF003601) | Electrónico |
| Con indicador LED (EF005950) | Sí |
