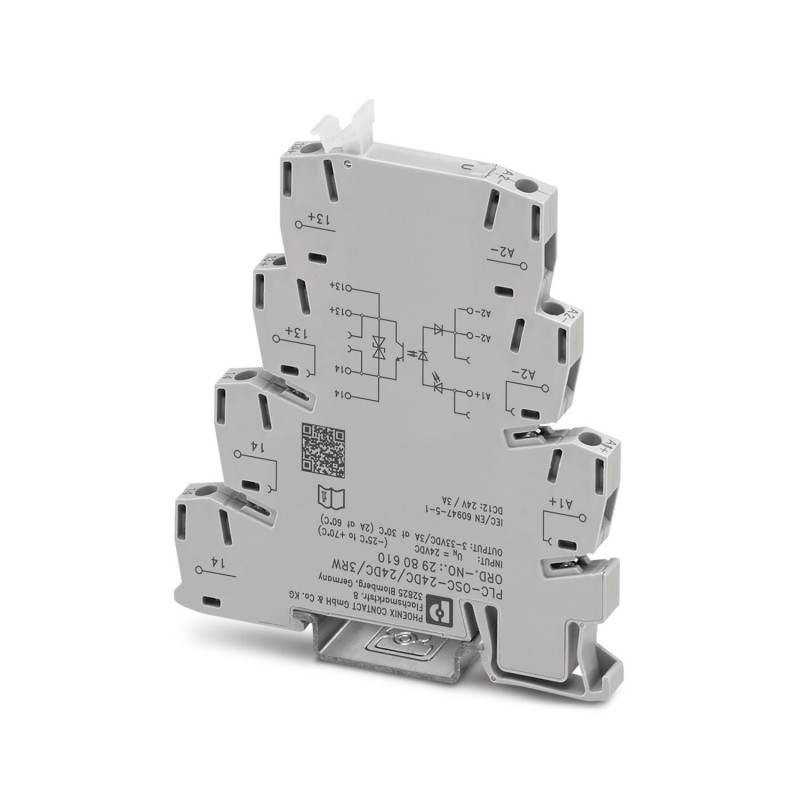

PLC-OSC- 24DC/ 24DC/ 3RW 2980610 PHOENIX CONTACT Module à relais statique
PLC-OSC-24DC/ 24DC/ 3RW
2980610
PHOENIX_CONTACT
Module à relais statique
INTERFACE PLC pour les applications ferroviaires, composée d’un bornier à vis et d’un relais statique miniature intégré, plage : 0,7 x UN à 1,25 x UN, plage de température : -25 °C à +70 °C, 1 contact de fermeture, entrée : 24 V DC, sortie : 3-33 V DC/3 A
PLC-INTERFACE pour applications ferroviaires, comprenant un module de base avec raccordement vissé et relais à semi-conducteurs miniature intégré, plage : 0,7 x UN à 1,25 x UN, plage de température : -25 °C à +70 °C, 1 contact NO, entrée : 24 V DC, sortie : 3-33 V DC/3 A
Relais > Optocoupleur
Relais industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Type de produit | Module relais à semi-conducteurs |
| Gamme de produits | PLC-INTERFACE |
| Application | Applications ferroviaires |
| État de la gestion des données | |
| Date de la dernière maintenance des données | 16.09.2024 |
| Révision de l'article | 08 |
| Propriétés d'isolation: Normes / Spécifications | |
| Catégorie de surtension | III |
| Degré de pollution | 2 |
| Puissance dissipée maximale en condition nominale | 0,2 W |
| Tension nominale d'entrée UN | 24 V DC |
| Plage de tension d'entrée rapportée à UN | 0,7 ... 1,25 |
| Plage de tension d'entrée | 16,8 V DC ... 30 V DC |
| Seuil de commutation signal « 0 » rapporté à UN | ≤ 0,3 |
| Seuil de commutation signal « 1 » rapporté à UN | ≥ 0,6 |
| Courant d'entrée typique pour UN | 8,5 mA |
| Temps d'enclenchement typique | 40 µs |
| Temps de coupure typique | 200 µs |
| Affichage d'état | LED (jaune) |
| Circuit de protection | Protection contre inversions de polarité; Diode contre inversions de polarité |
| Fréquence de transmission | 300 Hz |
| Type de contact | 1 contact NO |
| Type de sortie numérique | électronique |
| Plage de tension de sortie | 3 V DC ... 33 V DC |
| Intensité permanente limite | 3 A |
| Chute de tension pour l’intensité permanente limite maximale | ≤ 200 mV |
| Circuit de sortie | 2 conducteurs indép. masse |
| Circuit de protection | Protection contre inversions de polarité; Diode contre inversions de polarité |
| Parafoudre basse tension |
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,14 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² (Embout simple) | |
| 2x 0,5 mm² ... 1,5 mm² (Embout TWIN) | |
| Section conduct. AWG | 26 ... 14 |
| Couple de serrage | 0,45 Nm ... 0,55 Nm (En règle générale, il convient de maintenir ces blocs de jonction lors du raccordement des conducteurs (tenir fermement d'une main, boîtier maintenu)) |
| Largeur | 6,2 mm |
| Hauteur | 80 mm |
| Profondeur | 94 mm |
| Couleur | gris (RAL 7042) |
| Classe d'inflammabilité selon UL 94 | V0 (Boîtiers) |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -25 °C ... 70 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| CE | |
| Certificat | Conformité CE |
| UKCA | |
| Certificat | Conformité UKCA |
| Homologation construction navale | |
| Certificat | TAE0000196 |
| Test aux gaz nocifs | |
| Repérage | ISA-S71.04. G3 Harsh Group |
| EN 60068-2-60 | |
| Données GL DNV | |
| Temperature | D |
| Humidity | A |
| Vibration | B/C |
| EMC | B |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Compatibilité électromagnétique | Conformité à la directive CEM |
| Directive basse tension | Conformité à la directive NS |
| Normes / Spécifications | |
| Normes/Prescriptions | CEI 60947-5-1 |
| DIN EN 50155/VDE 0115-200 (parties pertinentes) | |
| Type de montage | Montage sur rail DIN |
| Instructions de montage | Juxtaposables |
| Emplacement pour le montage | indifférent |
| Caractéristique | Valeur |
|---|---|
| Tension d'entrée (EF003840) | 16.8 V |
| Type de tension d'entrée (EF003033) | CC |
| Tension de sortie (EF003933) | 3 V |
| Type de tension de sortie (EF008222) | CC |
| Courant de fonctionnement nominal Ie (EF001443) | 3 A |
| Type de sortie numérique (EF003601) | Électronique |
| Avec affichage LED (EF005950) | Oui |
