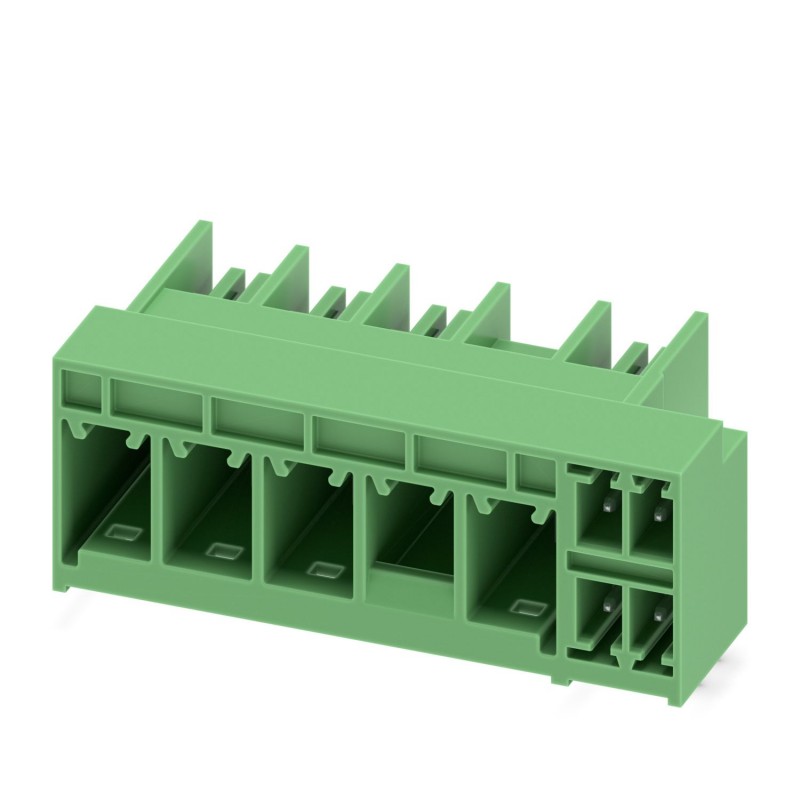

PCH 6/ 4+4-GL4-7,62 1054545 PHOENIX CONTACT Régua de tomadas de base híbrida para placa de pe. impresso, cor..
PCH 6/ 4+4-GL4-7,62
1054545
PHOENIX_CONTACT
50
Régua de tomadas de base híbrida para placa de pe. impresso, corrente nominal: 41 A, número de pólos: 8 passo: 7,62 mm, cor: verde, área contactos: Estanho, montagem: Soldadura por onda
Tira de base híbrida para placa de circo. impresso, seção nominal: 6 mm², cor: verde, corrente nominal: 41 A, 8 A, tensão nominal (III/2): 630 V, superfície de contato: Estanho, tipo de contato: Macho, número de potenciais: 8, número de linhas: 1, número de polos: 8, número de conexões: 8, família de artigos: PCH 6/.. +4-GL, passo: 7,62 mm, montagem: Solda por onda, disposição dos pinos: Disposição linear dos pinos, comprimento dos pinos [P]: 3,1 mm, sistema de encaixe: COMBICON PC 6 híbrido, Orientação da face do encaixe: Padrão, travamento: Trava de encaixe, tipo de fixação: Flange de encaixe, tipo de embalagem: in a box
Cabeça da placa de circuito impresso híbrida, seção transversal nominal: 6 mm2, cor: verde, corrente nominal: 41 A, 8 A, tensão nominal (III/2): 630 V, superfície de contato: Sn, tipo de conexão de contato: Pino, número de potenciais: 8, número de linhas: 1, número de polos: 8, número de conexões: 8, gama de produtos: PCH 6/.. +4-GL, passo: 7,62 mm, montagem: Solda por onda, disposição dos pinos: Fixação linear, pino de solda [P]: 3,1 mm, sistema de encaixe: COMBICON PC 6 híbrido, Alinhamento do padrão dos pinos: Padrão, travamento: Trava de encaixe, montagem: Flange de intertravamento, tipo de embalagem: Embalagem cartonada
Conectores > Conector de circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲| Tipo de produto | Cabeçalho de PCB híbrido |
| família de produtos | PCH 6/.. +4-GL |
| Linha de Produtos | Conectores COMBICON L |
| Número de posições | 8 |
| Alcatrão | 7,62 mm |
| Número de conexões | 8 |
| Número de linhas | 1 |
| 2 | |
| Número de potenciais | 8 |
| Flange de montagem | Mecanismo de trava/trava na posição 4 |
| Design de pinos | Fixação linear |
| Status de gerenciamento de dados | |
| Revisão do artigo | 01 |
| Corrente nominal In | 41 A |
| Tensão nominal Un | 630 V |
| Resistência ao contato | 0,42 mΩ |
| Tensão nominal (III/3) | 630 V |
| Sobretensão nominal (III/3) | 6 kHz |
| Tensão nominal (III/2) | 630 V |
| Sobretensão nominal (III/2) | 6 kHz |
| Tensão nominal (II/2) | 1000 V |
| Sobretensão nominal (II/2) | 6 kHz |
| Tipo de montagem | Solda por onda |
| Design de pinos | Fixação linear |
| Dados do material - contato | |
| nota | Compatível com WEEE/RoHS, sem whisker de acordo com IEC 60068-2-82/JEDEC JESD 201 |
| Material de contato | Liga de |
| Características da superfície | Conservas |
| Área de contato da superfície metálica (camada superior) | Estanho (2 - 4 μm Sn) |
| Área de contato da superfície metálica (camada intermediária) | Níquel (1,3 - 3 μm Ni) |
| Área de soldagem de superfície metálica (camada superior) | Estanho (2 - 4 μm Sn) |
| Área de soldagem de superfície metálica (intercalar) | Níquel (1,3 - 3 μm Ni) |
| Dados de material - invólucro | |
| Cor (Alojamento) | Verde (6021) |
| Material isolante | PA GF |
| Grupo de materiais isolantes | eu |
| CTI de acordo com IEC 60112 | 600 |
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
| Notas sobre a operação | De acordo com a IEC 61984, os conectores COMBICON não possuem alimentação de comutação (COC). Durante o uso designado, eles não devem ser conectados ou desconectados ao transportar voltage ou sob carga. |
| Desenho dimensional |  |
| Alcatrão | 7,62 mm |
| Largura [w] | 47,25 milímetros |
| Altura [h] | 19,5 mm |
| Comprimento [l] | 28,2 milímetros |
| Altura instalada | 16,4 milímetros |
| Comprimento do pino de solda [P] | 3,1 milímetros |
| 3,1 milímetros | |
| Dimensões do pino | 1 x 1,2 mm |
| Projeto de PCB | |
| Diâmetro do furo | 1,7 milímetros |
| 1,4 milímetros | |
| Conectando condutores | |
| Especificação | IEC 60999-1:1999-11 |
| Resultado | Teste aprovado |
| Teste de danos e afrouxamento do condutor | |
| Especificação | IEC 60999-1:1999-11 |
| Resultado | Teste aprovado |
| Teste de danos e afrouxamento do condutor | |
| Especificação | IEC 60999-1:1999-11 |
| Resultado | Teste aprovado |
| Conexão e desconexão repetidas | |
| Especificação | IEC 60999-1:1999-11 |
| Resultado | Teste aprovado |
| Teste de extração | |
| Especificação | IEC 60999-1:1999-11 |
| Seção transversal do condutor/tipo de condutor/ponto de ajuste da força de tração/valor real | 0,75 mm² / maciço / > 30 N |
| 0,75 mm² / flexível / > 30 N | |
| 10 mm² / maciço / > 90 N | |
| 6 mm² / flexível / > 80 N | |
| Teste de extração | |
| Especificação | IEC 60999-1:1999-11 |
| Seção transversal do condutor/tipo de condutor/ponto de ajuste da força de tração/valor real | 0,2 mm² / sólido / > 10 N |
| 0,2 mm² / flexível / > 10 N | |
| 1,5 mm² / maciço / > 40 N | |
| 1,5 mm² / flexível / > 40 N | |
| Forças de inserção e remoção | |
| Resultado | Teste aprovado |
| Nº de ciclos | 25 |
| Força de inserção por pos. aprox. | 7 N |
| Força de retirada por pos. aprox. | 4 N |
| Entre em contato com o suporte na pastilha | |
| Especificação | IEC 60512-15-1:2008-05 |
| Entre em contato com o suporte na pastilha Requisitos >20 N | Teste aprovado |
| Resistência das inscrições | |
| Especificação | IEC 60068-2-70: 1995-12 |
| Resultado | Teste aprovado |
| Polarização & Codificação | |
| Especificação | IEC 60512-13-5:2006-02 |
| Resultado | Teste aprovado |
| Inspeção visual | |
| Especificação | IEC 60512-1-1:2002-02 |
| Resultado | Teste aprovado |
| Verificação de dimensão | |
| Especificação | IEC 60512-1-2:2002-02 |
| Resultado | Teste aprovado |
| Teste Térmico Grupo de teste C | |
| Especificação | IEC 60512-5-1:2002-02 |
| Número de posições testadas | 4 |
| Resistência ao isolamento | |
| Especificação | IEC 60512-3-1:2002-02 |
| Resistência de isolamento, posições vizinhas | > 5 MΩ |
| Ciclos de Temperatura | |
| Especificação | IEC 60999-1:1999-11 |
| Resultado | Teste aprovado |
| Distâncias do Ar & Distâncias de Fuga Poder | |
| Especificação | IEC 60664-1:2007-04 |
| Grupo de materiais isolantes | eu |
| Índice de Rastreamento Comparativo (IEC 60112) | CTI 600 |
| Tensão nominal de isolamento (III / 3) | 630 V |
| Sobretensão nominal (III/3) | 6 kHz |
| valor livre mínimo - campo não homogéneo (III/3) | 5,5 milímetros |
| distância mínima de fuga (III/3) | 8 mm |
| Tensão nominal de isolamento (III / 2) | 630 V |
| Sobretensão nominal (III/2) | 6 kHz |
| valor livre mínimo - campo não homogéneo (III/2) | 5,5 milímetros |
| distância mínima de fuga (III/2) | 5,5 milímetros |
| Classificação de tensão de isolamento (II/2) | 1000 V |
| Sobretensão nominal (II/2) | 6 kHz |
| valor livre mínimo - campo não homogêneo (II/2) | 5,5 milímetros |
| distância mínima de ruptura (II/2) | 5,5 milímetros |
| Distâncias do Ar & Distâncias de Fuga Sinal | |
| Especificação | IEC 60664-1:2007-04 |
| Grupo de materiais isolantes | eu |
| Índice de Rastreamento Comparativo (IEC 60112) | CTI 600 |
| Tensão nominal de isolamento (III / 3) | 160 V |
| Sobretensão nominal (III/3) | 2,5 kV |
| valor livre mínimo - campo não homogéneo (III/3) | 1,5 mm |
| distância mínima de fuga (III/3) | 2 mm |
| Tensão nominal de isolamento (III / 2) | 160 V |
| Sobretensão nominal (III/2) | 2,5 kV |
| valor livre mínimo - campo não homogéneo (III/2) | 1,5 mm |
| distância mínima de fuga (III/2) | 1,5 mm |
| Classificação de tensão de isolamento (II/2) | 320 V |
| Sobretensão nominal (II/2) | 2,5 kV |
| valor livre mínimo - campo não homogêneo (II/2) | 1,5 mm |
| distância mínima de ruptura (II/2) | 1,6 mm |
| Teste de vibração | |
| Especificação | IEC 60068-2-6:2007-12 |
| frequência | 10 - 150 - 10 Hz |
| Velocidade de varredura | 1 oitava/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Aceleração | 5g (60,1 Hz ... 150 Hz) |
| Duração do teste por eixo | 2,5 h |
| Instruções de teste | Eixos X, Y e Z |
| Teste de Durabilidade | |
| Especificação | IEC 60512-9-1:2010-03 |
| Estresse suportado por impulsos ao nível do mar | 7,3 kV |
| Resistência de contato R1 | 0,42 mΩ |
| Resistência de contato R2 | 0,46 mΩ |
| Ciclos de inserção/remoção | 25 |
| Resistência de isolamento, posições vizinhas | > 5 MΩ |
| Teste climático | |
| Especificação | ISO 6988:1985-02 |
| Tensão corrosiva | 0,2 dm3Então2em 300 dm3/40 °C/1 ciclo |
| Estresse térmico | 100°C/168 h |
| Tensão suportada da frequência de energia | 3,31 kV |
| Choques | |
| Especificação | IEC 60068-2-27:2008-02 |
| Forma de pulso | Semi-senoidal |
| Aceleração | 30g |
| Duração do acidente | 18 ms |
| Instruções de teste | Eixos X, Y e Z (pos. e neg.) |
| Condições ambientais | |
| Temperatura Ambiente (Operacional) | -40 °C ... 100 ° C (dependendo da curva de redução de potência) |
| Temperatura Ambiente (Armazenamento/Transporte) | -40 °C ... 70 °C |
| Umidade relativa (armazenamento/transporte) | 30 % ... 70 % |
| Temperatura Ambiente (Montagem) | -5 °C ... 100 °C |
| Tipo de embalagem | Embalagens cartonadas |
