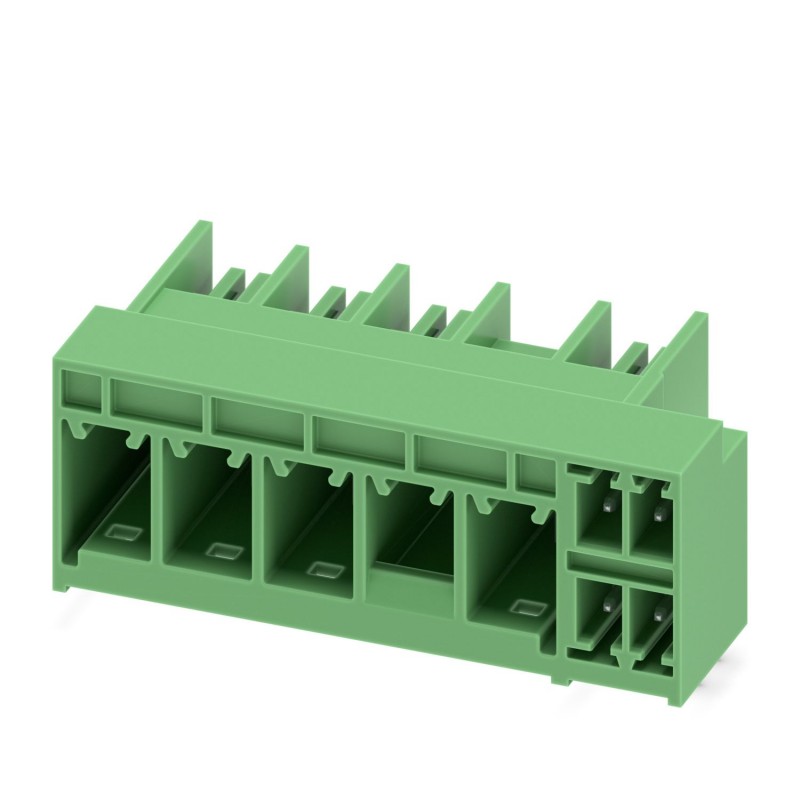

PCH 6/ 4+4-GL4-7,62 1054545 PHOENIX CONTACT Regleta de base híbrida para placa de circ. impreso, sección nom..
PCH 6/ 4+4-GL4-7,62
1054545
PHOENIX_CONTACT
50
Regleta de base híbrida para placa de circ. impreso, sección nominal: 6 mm², color: verde, corriente nominal: 41 A, 8 A, tensión nominal (III/2): 630 V, superficie de contacto: Sn, tipo de conexión del contacto: Macho, número de potenciales: 8, número de filas: 1, número de polos: 8, número de conexiones: 8, familia de artículos: PCH 6/..+4-GL, paso: 7,62 mm, montaje: Soldadura por ola, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 3,1 mm, sistema enchufable: COMBICON PC 6 hybrid, Orientación de la cara enchufable: Estándar, bloqueo: Bloqueo por encaje, tipo de sujeción: Gatillo de bloqueo, tipo de embalaje: empaquetado en caja
Cabezal híbrido de placa de circuito impreso, sección transversal nominal: 6 mm2, color: verde, corriente nominal: 41 A, 8 A, tensión nominal (III/2): 630 V, superficie de contacto: Sn, tipo de conexión de contacto: Pin, número de potenciales: 8, número de filas: 1, número de posiciones: 8, número de conexiones: 8, gama de productos: PCH 6/.. +4-GL, paso: 7,62 mm, montaje: Soldadura por ola, disposición de los pines: Fijación lineal, clavija de soldadura [P]: 3,1 mm, sistema enchufable: COMBICON PC 6 hybrid, Alineación del patrón de los clavijas: Estándar, bloqueo: Bloqueo a presión, montaje: Brida de enclavamiento, tipo de embalaje: Embalaje de cartón
Conectores > Conector de circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Tipo de producto | Cabezal híbrido de PCB |
| familia de productos | PCH 6/.. +4-GL |
| Línea de productos | Conectores COMBICON L |
| Número de posiciones | 8 |
| Alquitrán | 7,62 mm |
| Número de conexiones | 8 |
| Número de filas | 1 |
| 2 | |
| Número de potenciales | 8 |
| Brida de montaje | Mecanismo de pestillo/cierre en la posición 4 |
| Diseño de pines | Fijación lineal |
| Estado de la gestión de datos | |
| Revisión del artículo | 01 |
| Corriente nominal IN | 41 A |
| Tensión nominal UN | 630 V |
| Resistencia de contacto | 0,42 mΩ |
| Tensión nominal (III/3) | 630 V |
| Sobretensión nominal (III/3) | 6 kilociclos |
| Tensión nominal (III/2) | 630 V |
| Sobretensión nominal (III/2) | 6 kilociclos |
| Tensión nominal (II/2) | 1000 V |
| Sobretensión nominal (II/2) | 6 kilociclos |
| Tipo de montaje | Soldadura por ola |
| Diseño de pines | Fijación lineal |
| Datos del material - contacto | |
| nota | Cumple con WEEE/RoHS, libre de bigotes según IEC 60068-2-82/JEDEC JESD 201 |
| Material de contacto | Aleación de Cu |
| Características de la superficie | Estañado |
| Área de contacto de la superficie metálica (capa superior) | Estaño (2 - 4 μm Sn) |
| Área de contacto de la superficie metálica (capa intermedia) | Níquel (1,3 - 3 μm Ni) |
| Área de soldadura de la superficie metálica (capa superior) | Estaño (2 - 4 μm Sn) |
| Área de soldadura de la superficie metálica (capa intermedia) | Níquel (1,3 - 3 μm Ni) |
| Datos de materiales - carcasa | |
| Color (Carcasa) | Verde (6021) |
| Material aislante | PA GF |
| Grupo de materiales aislantes | Yo |
| CTI según IEC 60112 | 600 |
| Clasificación de inflamabilidad según UL 94 | V0 |
| Notas sobre el funcionamiento | De acuerdo con IEC 61984, los conectores COMBICON no tienen potencia de conmutación (COC). Durante el uso designado, no deben enchufarse ni desconectarse cuando transporten voltaje o estén bajo carga. |
| Dibujo dimensional |  |
| Alquitrán | 7,62 mm |
| Anchura [w] | 47,25 milímetros |
| Altura [h] | 19,5 mm |
| Longitud [l] | 28,2 milímetros |
| Altura instalada | 16,4 milímetros |
| Longitud del pin de soldadura [P] | 3,1 mm |
| 3,1 mm | |
| Dimensiones del pin | 1 x 1,2 mm |
| Diseño de PCB | |
| Diámetro del agujero | 1,7 mm |
| 1,4 mm | |
| Conexión de conductores | |
| Especificación | IEC 60999-1:1999-11 |
| Resultado | Prueba superada |
| Pruebe si hay daños en los conductores y aflojamiento | |
| Especificación | IEC 60999-1:1999-11 |
| Resultado | Prueba superada |
| Pruebe si hay daños en los conductores y aflojamiento | |
| Especificación | IEC 60999-1:1999-11 |
| Resultado | Prueba superada |
| Conexión y desconexión repetidas | |
| Especificación | IEC 60999-1:1999-11 |
| Resultado | Prueba superada |
| Prueba de extracción | |
| Especificación | IEC 60999-1:1999-11 |
| Sección transversal del conductor/tipo de conductor/consigna de fuerza de tracción/valor real | 0,75 mm² / macizo / > 30 N |
| 0,75 mm² / flexible / > 30 N | |
| 10 mm² / macizo / > 90 N | |
| 6 mm² / flexible / > 80 N | |
| Prueba de extracción | |
| Especificación | IEC 60999-1:1999-11 |
| Sección transversal del conductor/tipo de conductor/consigna de fuerza de tracción/valor real | 0,2 mm² / sólido / > 10 N |
| 0,2 mm² / flexible / > 10 N | |
| 1,5 mm² / macizo / > 40 N | |
| 1,5 mm² / flexible / > 40 N | |
| Fuerzas de inserción y extracción | |
| Resultado | Prueba superada |
| No. de ciclos | 25 |
| Fuerza de inserción por pos. aprox. | 7 N |
| Fuerza de retiro por pos. aprox. | 4 N |
| Soporte de contacto en el inserto | |
| Especificación | IEC 60512-15-1:2008-05 |
| Soporte de contacto en el inserto Requisitos >20 N | Prueba superada |
| Resistencia de las inscripciones | |
| Especificación | IEC 60068-2-70:1995-12 |
| Resultado | Prueba superada |
| Polarización y codificación | |
| Especificación | IEC 60512-13-5:2006-02 |
| Resultado | Prueba superada |
| Inspección visual | |
| Especificación | IEC 60512-1-1:2002-02 |
| Resultado | Prueba superada |
| Comprobación de dimensiones | |
| Especificación | IEC 60512-1-2:2002-02 |
| Resultado | Prueba superada |
| Prueba térmica Grupo de prueba C | |
| Especificación | IEC 60512-5-1:2002-02 |
| Número de posiciones probadas | 4 |
| Resistencia al aislamiento | |
| Especificación | IEC 60512-3-1:2002-02 |
| Resistencia de aislamiento, posiciones vecinas | > 5 MΩ |
| Ciclos de temperatura | |
| Especificación | IEC 60999-1:1999-11 |
| Resultado | Prueba superada |
| Distancias de aire y distancias de fuga Poder | |
| Especificación | IEC 60664-1:2007-04 |
| Grupo de materiales aislantes | Yo |
| Índice de seguimiento comparativo (IEC 60112) | CTI 600 |
| Tensión nominal de aislamiento (III/3) | 630 V |
| Sobretensión nominal (III/3) | 6 kilociclos |
| valor libre mínimo - campo no homogéneo (III/3) | 5,5 mm |
| distancia mínima de fuga (III/3) | 8 milímetros |
| Tensión nominal de aislamiento (III/2) | 630 V |
| Sobretensión nominal (III/2) | 6 kilociclos |
| valor libre mínimo - campo no homogéneo (III/2) | 5,5 mm |
| distancia mínima de fuga (III/2) | 5,5 mm |
| Tensión nominal de aislamiento (II/2) | 1000 V |
| Sobretensión nominal (II/2) | 6 kilociclos |
| valor libre mínimo - campo no homogéneo (II/2) | 5,5 mm |
| distancia mínima de fuga (II/2) | 5,5 mm |
| Distancias de aire y distancias de fuga Señal | |
| Especificación | IEC 60664-1:2007-04 |
| Grupo de materiales aislantes | Yo |
| Índice de seguimiento comparativo (IEC 60112) | CTI 600 |
| Tensión nominal de aislamiento (III/3) | 160 V |
| Sobretensión nominal (III/3) | 2,5 kV |
| valor libre mínimo - campo no homogéneo (III/3) | 1,5 mm |
| distancia mínima de fuga (III/3) | 2 milímetros |
| Tensión nominal de aislamiento (III/2) | 160 V |
| Sobretensión nominal (III/2) | 2,5 kV |
| valor libre mínimo - campo no homogéneo (III/2) | 1,5 mm |
| distancia mínima de fuga (III/2) | 1,5 mm |
| Tensión nominal de aislamiento (II/2) | 320 V |
| Sobretensión nominal (II/2) | 2,5 kV |
| valor libre mínimo - campo no homogéneo (II/2) | 1,5 mm |
| distancia mínima de fuga (II/2) | 1,6 mm |
| Prueba de vibración | |
| Especificación | IEC 60068-2-6:2007-12 |
| frecuencia | 10 - 150 - 10 Hz |
| Velocidad de barrido | 1 octava/min |
| Amplitud | 0,35 mm (10 Hz ... 60,1 Hz) |
| Aceleración | 5g (60,1 Hz ... 150 Hz) |
| Duración de la prueba por eje | 2,5 h |
| Instrucciones de la prueba | Ejes X, Y y Z |
| Prueba de durabilidad | |
| Especificación | IEC 60512-9-1:2010-03 |
| Tensión soportada a impulsos a nivel del mar | 7,3 kV |
| Resistencia de contacto R1 | 0,42 mΩ |
| Resistencia de contacto R2 | 0,46 mΩ |
| Ciclos de inserción/retirada | 25 |
| Resistencia de aislamiento, posiciones vecinas | > 5 MΩ |
| Prueba climática | |
| Especificación | ISO 6988:1985-02 |
| Tensión corrosiva | 0,2 dm3Así que2en 300 dm3/40 °C/1 ciclo |
| Estrés térmico | 100 °C/168 h |
| Voltaje soportado de frecuencia de potencia | 3,31 kV |
| Choques | |
| Especificación | IEC 60068-2-27:2008-02 |
| Forma de pulso | Semi-sinusoidal |
| Aceleración | 30g |
| Duración del choque | 18 ms |
| Instrucciones de la prueba | Ejes X, Y y Z (pos. y neg.) |
| Condiciones ambientales | |
| Temperatura ambiente (funcionamiento) | -40 °C ... 100 °C (dependiendo de la curva de reducción de potencia) |
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 70 °C |
| Humedad relativa (almacenamiento/transporte) | 30 % ... 70 % |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Tipo de embalaje | Envasado en cartón |
