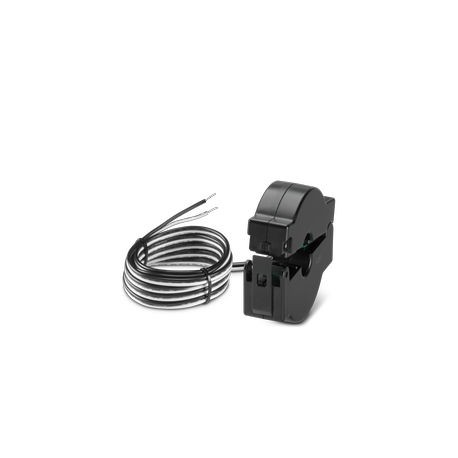

PACT SPC-20-1A-D13 1382378 PHOENIX CONTACT Transformadores de Corrente de Núcleo Dividido, Corrente Primária.. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

PACT SPC-20-1A-D13 1382378 PHOENIX CONTACT Transformadores de Corrente de Núcleo Dividido, Corrente Primária..

PACT SPC-20-1A-D13

1382378

PHOENIX_CONTACT

Transformadores de Corrente de Núcleo Dividido, Corrente Primária: 20 A AC, Corrente Secundária: 0 ... 1 A AC, Classe de precisão: 3, potência nominal: 0,2 VA, comprimento da linha de sinal: 2 m

Transformadores de Corrente Split Core, Corrente Primária: 0 ... 20 A AC, corrente secundária: 0 ... 1 A AC, potência nominal: 0,2 VA, comprimento da linha de sinal: 2 m

Split-core current transformer, primary current: 0 ... 20 A AC, secondary current: 0 ... 1 A AC, rated power: 0.2 VA, length of signal cable: 2 m

Mais detalhes


Aparelhos elétricos de baixa tensão > Transformador de corrente

Interface

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

Preço total: $149.11
Preço unitário: $149.11
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Dados técnicos
Product properties
Product typeCurrent transformer
Electrical properties
Test voltage3 kV (EN 61869-1)
Rated insulation voltage0.72 kV
Measuring coil
Length of signal cable2 m
General
Converter typeSplit-core current transformer
Input data
Current transformers
Rated power0.2 VA
Thermal rated short-time currentIth= 60 * In
Thermal rated continuous currentId= 1.2 * In
Rated surge currentIdyn= 2.5 * Ith
Rated frequency fn50 Hz
60 Hz
Primary rated current range0 A AC ... 20 A AC (depends on type)
Converter typeSplit-core current transformer
Output data
Signal
DesignationCurrent output
Secondary rated current range Isn0 A AC ... 1 A AC
Surge current limitation factorFS 5
Accuracy class3
Connection data
Cross section AWG(converted acc. to IEC)
Secondary connection
Connection methodSingle wires
Dimensions
Item dimensions
Width73 mm
Height35 mm
Depth22 mm
Circular conductor
Diameter13 mm (Inner hole)
Signal line
Length2 m
Width73 mm
Height35 mm
Depth22 mm
Primary round conductor (diameter)13 mm
Material specifications
Flammability rating according to UL 94V0
Housing materialPC
Environmental and real-life conditions
Ambient conditions
Ambient temperature (operation)-40 °C ... 65 °C
Ambient temperature (storage/transport)-45 °C ... 80 °C
Altitude≤ 2000 m
Permissible humidity (operation)Use only indoors, non-condensing
Standards and regulations
Standards/regulationsIEC 61010-1
IEC 61010-2-032
IEC 61869-1
IEC 61869-2

ETIM for 1382378 Componentes industriais para Baixa Tensão (EC002048)
Característica Valor
Modelo (EF000010) Conversor de corrente de alimentação direta
Corrente nominal primária (EF007405) 20 A
Corrente nominal especificada do secundário (EF007471) 1 A
Potência aparente nominal secundária (EF007470) 0.2 VA
Classe de precisão (EF008842) Outro
Fator limite de sobreintensidade (EF007511) FS 5
Calibrado (EF008836) Não
Com proteção contra choques (EF008186) Não
Diâmetro de abertura (EF005153) 13 mm
Montagem de encaixe (EF007462) Sim
Com calha de cobre (EF007380) Não

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOG PHOENIX INTERFACE TECHNOLOGY AND SWITCHING DEVICES EN.pdf 29 Mbytes
