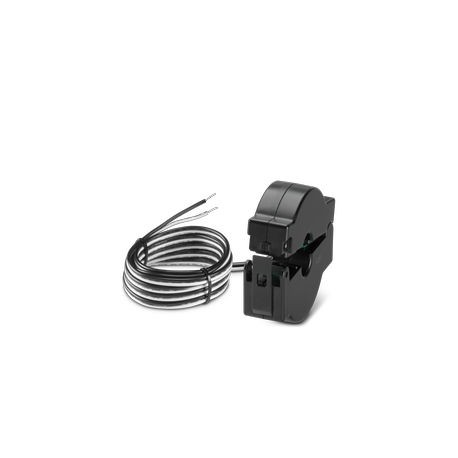

PACT SPC-20-1A-D13 1382378 PHOENIX CONTACT Transformadores de corriente de núcleo partido, corriente primari..
PACT SPC-20-1A-D13
1382378
PHOENIX_CONTACT
Transformadores de corriente de núcleo partido, corriente primaria: 20 A AC, corriente secundaria: 0 ... 1 A AC, Clase de precisión: 3, potencia nominal: 0,2 VA, longitud de la línea de señales: 2 m
Componentes industriales de baja tensión > Transformador de corriente
Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Tipo de producto | Current transformer |
| Tensión de prueba | 3 kV (EN 61869-1) |
| Tensión de aislamiento de dimensionamiento | 0,72 kV |
| Bobina de medición | |
| Longitud de la línea de señales | 2 m |
| Generalidades | |
| Tipo de convertidor | Transformadores de corriente de núcleo partido |
| Transformador de corriente | |
| Potencia nominal | 0,2 VA |
| Corriente de corta duración de dimensionamiento térmica | Ith= 60 * In |
| Corriente constante de dimensionamiento térmico | Id= 1,2 * In |
| Corriente transitoria de dimensionamiento | Idyn= 2,5 * Ith |
| Frecuencia asignada fn | 50 Hz |
| 60 Hz | |
| Rango de amperajes primarios dimensionado | 0 A AC ... 20 A AC (según el tipo) |
| Tipo de convertidor | Transformadores de corriente de núcleo partido |
| Señal | |
| Denominación | Salida de corriente |
| Rango secundario de corriente nominal Isn | 0 A AC ... 1 A AC |
| Factor de limitación del máximo de corriente | FS 5 |
| Clase de precisión | 3 |
| Sección de conductor AWG | (Convertido según IEC) |
| Conexión secundaria | |
| Tipo de conexión | Conductores individuales |
| Dimensiones del artículo | |
| Anchura | 73 mm |
| Altura | 35 mm |
| Profundidad | 22 mm |
| Conductores redondos | |
| Diámetro | 13 mm (Orificio interior) |
| Línea de señal | |
| Longitud | 2 m |
| Anchura | 73 mm |
| Altura | 35 mm |
| Profundidad | 22 mm |
| Conductor redondo primario (diámetro) | 13 mm |
| Clase de inflamabilidad según UL 94 | V0 |
| Material carcasa | PC |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -40 °C ... 65 °C |
| Temperatura ambiente (almacenamiento / transporte) | -45 °C ... 80 °C |
| Altitud | ≤ 2000 m |
| Humedad de aire admisible (servicio) | Utilizable solo en espacios interiores sin rocío |
| Normas/especificaciones | IEC 61010-1 |
| IEC 61010-2-032 | |
| IEC 61869-1 | |
| IEC 61869-2 |
| Característica | Valor |
|---|---|
| Modelo (EF000010) | Convertidor de corriente de alimentación directa |
| Corriente nominal primaria (EF007405) | 20 A |
| Corriente nominal secundaria (EF007471) | 1 A |
| Potencia aparente nominal secundaria (EF007470) | 0.2 VA |
| Clase de precisión (EF008842) | Otros |
| Factor limitador de sobrecorriente (EF007511) | FS 5 |
| Calibrado (EF008836) | No |
| Con protección de contacto (EF008186) | No |
| Diámetro de apertura (EF005153) | 13 mm |
| Cierre a presión (EF007462) | Sí |
| Con carril de cobre (EF007380) | No |
