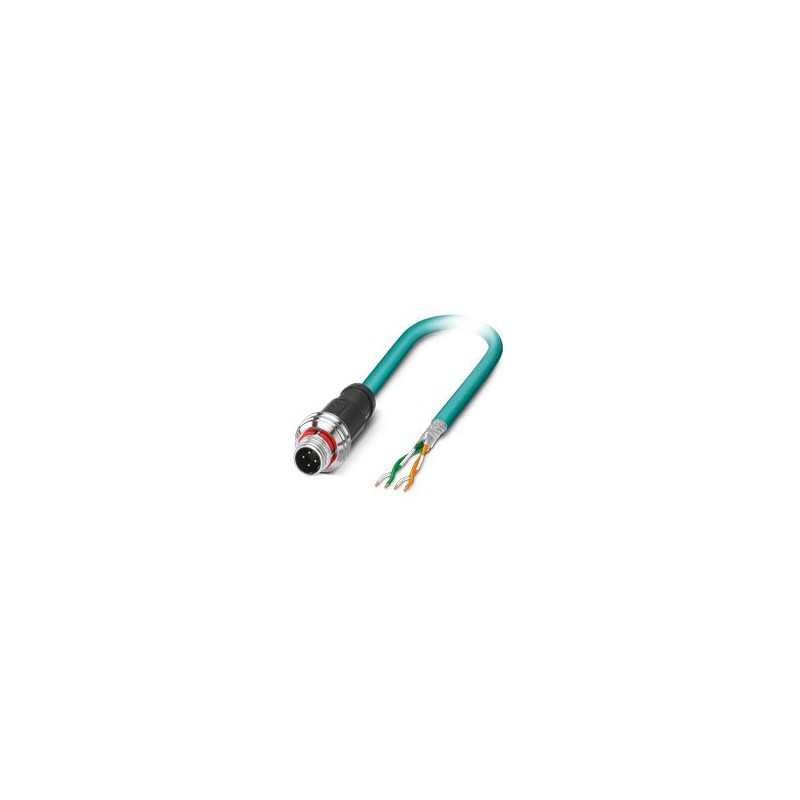

NBC-P12MSD/10,0-93E 1476014 PHOENIX CONTACT Cabo de rede, Ethernet CAT5 (100 MBit/s), 4 polos, PUR sem halog..
NBC-P12MSD/10,0-93E
1476014
PHOENIX_CONTACT
Cabo de rede, Ethernet CAT5 (100 MBit/s), 4 polos, PUR sem halogênio, azul água RAL 5021, blindado (Advanced Shielding Technology), conector Push-pull M12 reto, codificação: D / IP67, para extremidade livre do cabo, comprimento do cabo: 10 m
Cabo de rede, Ethernet CAT5 (100 MBit/s), 4 polos, blindado (Advanced Shielding Technology), conector reto M12, codificação: D Push-pull / IP67, para extremidade livre do cabo, comprimento do cabo: 10 m
Cabo de rede, Ethernet CAT5 (100 Mbit/s), 4 polos, blindado (Advanced Shielding Technology), M12 Push-Pull macho reto, codificação: D/IP67, na extremidade do condutor livre, comprimento do cabo: 10 m
Sensores > Cabo do sensor-atuador pré-fabricado
Cabos, sensores e atuadores
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲| Tipo de produto | Cabo de dados empacotado |
| Tipo de sensor | Ethernet |
| Não. de polos | 4 |
| aplicação | padrão |
| Blindado | sim |
| Sistema de Barramento | Ethernet |
| Tipo/categoria de sinal | Ethernet CAT5 (IEC 11801), 100 MBit/s |
| Relatórios de status | Não |
| Indicação de status disponível | Não |
| Tensão nominal Un | 48 V AC |
| 60 V DC | |
| Corrente nominal In | 1,5 A |
| Meio de Transmissão | cobre |
| Características de Transmissão (Categoria) | CAT5 (IEC 11801:2002) |
| Conexão 1 | |
| cara | M12 Push-Pull Reto Macho / IP67 |
| Não. de polos | 4 |
| Tipo de fixação | Empurrar e puxar |
| Tipo de codificação | D (Dados) |
| Classe de combustão de acordo com UL 94 | V0 |
| material | CuSn (Contato) |
| Ni/Au (superfície de contato) | |
| PA (Operador de Contato) | |
| TPU, retardador de chama, autoextinguível (manga) | |
| Fundição de zinco, niquelada (conexão a parafuso) | |
| FKM (Tabuleiro) | |
| Ciclos de manobra | ≥ 100 |
| Resistividade de massa | ≤ 5 mΩ |
| Resistência ao isolamento | ≥ 100 MΩ |
| Categoria de supervoltagem | Ii |
| Grau de contaminação | 3 |
| Grau de proteção | IP67 |
| Temperatura Ambiente (Operacional) | -25 °C ... 85 °C |
| Conexão 2 | |
| cara | Extremidade do condutor livre |
| Comprimento do cabo | 10 m |
| Ethernet flexível CAT5, 2 pares [93E] | |
| Desenho dimensionado |  |
| Espessura da linha | 42 kg/km |
| Estilo UL AWM | 20963 (80 °C / 30 V) |
| Padrões/regulamentos de cabos | Requisitos elétricos EN 50288-2-2 |
| Não. de polos | 4 |
| Blindado | sim |
| Tipo de cabo | Ethernet flexível CAT5, 2 pares [93E] |
| Estrutura do condutor | 2x2xAWG26/7, SF/UTP |
| Execução | 5,3 ns/m |
| Estrutura do condutor de sinal de linha | 7x 0,16 milímetros |
| Linha de sinal AWG | 26 |
| Seção transversal do motorista | 2x 2x 0,14 mm² |
| Diâmetro do fio com bainha isolante | 0,98 milímetros |
| Diâmetro externo do condutor | 6,4 mm ±0,2 mm |
| Tampa externa, material | ENQUANTO |
| Tampa externa, cor | azul marinho RAL 5021 |
| Material condutor | Fio nu |
| Material, isolação do fio | Espuma PE |
| Condutor único, colorido | branco/laranja-laranja, branco/verde-verde |
| Espessura da parede do convés externo | 1,2 milímetros |
| Encalhado em pares | 2 condutores em pares |
| Encalhe completo | 2 paisas com 2 tripas no coração |
| Tampa blindada óptica | 70 % |
| Resistência ao isolamento | ≥ 500 MΩ*km |
| Resistência ao acoplamento | ≤ 100,00 mΩ/m (a 10 MHz) |
| Resistência de par trançado | ≤ 290.00 Ω/km |
| Impedância característica | 100 Ω ±5 Ω (a 100 MHz) |
| Capacidade da Linha | aprox. 45 nF/km (a 1 kHz) |
| Tensão nominal do cabo | ≤ 100 V (valor máximo, não para correntes altas) |
| Tensão de teste fio a fio | 700 V (50 Hz, 1 min.) |
| Tensão de teste do cabo/blindagem | 700 V (50 Hz, 1 min.) |
| Carga de corrente permitida do cabo | 2 A (de acordo com DIN VDE 0891-1) |
| Raio de curvatura mínimo, fixo | 4 x D |
| Raio de curvatura mínimo, flexível | 8 x D |
| Raio de curvatura mínimo, fixo | 26 milímetros |
| Raio de curvatura mínimo, móvel | 52 milímetros |
| Resistência à tração | ≤ 80 N |
| Atenuação Parafônica (NEXT) | 65,3 dB (a 1 MHz) |
| 56,3 dB (a 4 MHz) | |
| 50,3 dB (a 10 MHz) | |
| 47,2 dB (a 16 MHz) | |
| 45,8 dB (a 20 MHz) | |
| 42,9 dB (a 31,25 MHz) | |
| 38,4 dB (a 62,5 MHz) | |
| 35,3 dB (a 100 MHz) | |
| Atenuação de diafonia de soma de energia (PSNEXT) | 62,3 dB (a 1 MHz) |
| 53,3 dB (a 4 MHz) | |
| 47,3 dB (a 10 MHz) | |
| 44,2 dB (a 16 MHz) | |
| 42,8 dB (a 20 MHz) | |
| 39,9 dB (a 31,25 MHz) | |
| 35,4 dB (a 62,5 MHz) | |
| 32,3 dB (a 100 MHz) | |
| Atenuação de retorno (RL) | 23 dB (a 4 MHz) |
| 24,1 dB (a 8 MHz) | |
| 25 dB (a 10 MHz) | |
| 25 dB (a 16 MHz) | |
| 25 dB (a 20 MHz) | |
| 23,6 dB (a 31,25 MHz) | |
| 21,5 dB (a 62,5 MHz) | |
| 20,1 dB (a 100 MHz) | |
| Atenuação de Armadura | 3,2 dB (a 1 MHz) |
| 6 dB (a 4 MHz) | |
| 9,5 dB (a 10 MHz) | |
| 12,1 dB (a 16 MHz) | |
| 13,6 dB (a 20 MHz) | |
| 17,1 dB (a 31,25 MHz) | |
| 24,8 dB (a 62,5 MHz) | |
| 32 dB (a 100 MHz) | |
| Sem halogênio | de acordo com IEC 60754-1 |
| Resistência à chama | de acordo com IEC 60332-1-2 |
| de acordo com UL VW1 | |
| de acordo com a UNECE-R 118.03 | |
| Resistência ao óleo | de acordo com a norma EN 60811-2-1 |
| Temperatura Ambiente (Operacional) | -40 °C ... 80°C (cabos, instalação fixa) |
| -20 °C ... 80°C (Cabos, instalação móvel) | |
| Temperatura ambiente (instalação) | -20 °C ... 80 °C |
| Característica | Valor |
|---|---|
| Número de polos (EF001391) | 4 |
| Tipo de conexão elétrica, do lado do campo (EF005525) | Outro |
| Posicionamento da alimentação do cabo, do lado do campo (EF005928) | Outro |
| Comprimento do cabo (EF000536) | 10 m |
| Material do revestimento do cabo (EF004136) | Outro |
| Livre de halogéneo (EF000025) | Sim |
| Cor da bainha do cabo (EF008249) | Outro |
| Com indicação LED (EF005950) | Não |
| Blindado (EF000881) | Sim |
| Vulcanizar (EF004115) | Não |
| Material de contato do corpo base (EF008248) | Outro |
| Temperatura exterior do cabo permitida sem vibração após a cablagem (EF001686) | -40 °C |
| Temperatura exterior do cabo permitida durante a cablagem/manuseamento (EF001685) | -20 °C |
| Corrente nominal especificada In (EF008250) | 4 A |
| Tensão especificada de funcionamento (EF000228) | 48 V |
| Grau de proteção (IP) (EF005474) | IP67 |
