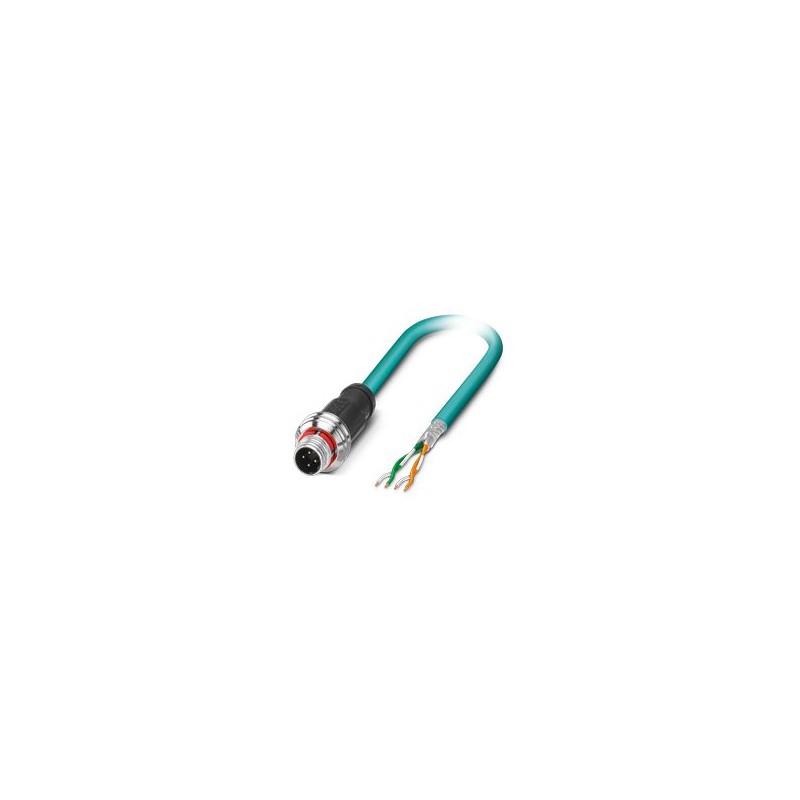

NBC-P12MSD/10,0-93E 1476014 PHOENIX CONTACT Сетевой кабель, CAT5 Ethernet (100 Мбит/с), 4-полюсный, безгалог..
NBC-P12MSD/10,0-93E
1476014
PHOENIX_CONTACT
Сетевой кабель, CAT5 Ethernet (100 Мбит/с), 4-полюсный, безгалогенный полиуретан, синий RAL 5021, экранированный (Advanced Shielding Technology), прямой разъем M12 Push-pull, кодирование: D / IP67, до свободного конца кабеля, длина кабеля: 10 м
Сетевой кабель, CAT5 Ethernet (100 Мбит/с), 4-полюсный, экранированный (Advanced Shielding Technology), прямой разъем M12, кодировка: D Push-pull / IP67, до свободного конца кабеля, длина кабеля: 10 м
Сетевой кабель, Ethernet CAT5 (100 Мбит/с), 4-полюсный, экранированный (Advanced Shielding Technology), M12 Push-Pull прямая вилка, кодирование: D / IP67, на свободном конце проводника, длина кабеля: 10 м
Датчики (сенсоры) > Коммутационный шнур сенсор-привод
Кабели и приводы датчиков
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Best sellers
▲Описание
▲| Тип продукта | Кабель для передачи данных в комплекте |
| Тип датчика | Эфирнет |
| Нет. столбов | 4 |
| приложение | Стандарт |
| Экранированный | да |
| Система шин | Эфирнет |
| Тип/категория сигнала | Ethernet CAT5 (IEC 11801), 100 Мбит/с |
| Отчеты о состоянии | Нет |
| Индикация доступного состояния | Нет |
| Номинальное напряжение Uн | 48 V AC |
| 60 В постоянного тока | |
| Номинальный ток Iн | 1,5 А |
| Передающая среда | медь |
| Характеристики трансмиссии (категория) | CAT5 (IEC 11801:2002) |
| Подключение 1 | |
| тип | M12 Двухтактный прямой наружный / IP67 |
| Нет. столбов | 4 |
| Тип зажима | Двухтактный |
| Тип кодировки | D (Данные) |
| Класс горючести согласно UL 94 | V0 |
| материал | CuSn (Контакт) |
| Ni/Au (контактная поверхность) | |
| PA (Связаться с оператором) | |
| ТПУ, огнестойкий, самозатухающий (ручка) | |
| Цинковое литье под давлением, никелированное (винтовое соединение) | |
| FKM (Прокладка) | |
| Циклы маневрирования | ≥ 100 |
| Удельное массовое сопротивление | ≤ 5 мОм |
| Сопротивление изоляции | ≥ 100 МОм |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Степень защиты | IP67 |
| Температура окружающей среды (рабочая) | -25 °С ... 85 °С |
| Подключение 2 | |
| тип | Свободный конец проводника |
| Длина кабеля | 10 м |
| CAT5 Гибкий Ethernet, 2 пары [93E] | |
| Чертеж с размерами |  |
| Толщина линии | 42 кг/км |
| Стиль UL AWM | 20963 (80 °C / 30 В) |
| Кабельные стандарты/правила | Требования к электрооборудованию EN 50288-2-2 |
| Нет. столбов | 4 |
| Экранированный | да |
| Тип кабеля | CAT5 Гибкий Ethernet, 2 пары [93E] |
| Конструкция проводника | 2x2xAWG26/7, SF/UTP |
| Среды выполнения | 5,3 нс/м |
| Структура проводника линейного сигнала | 7x 0,16 мм |
| Сигнальная линия AWG | 26 |
| Сечение проводника | 2x 2x 0,14 мм² |
| Диаметр провода с изолирующей оболочкой | 0,98 мм |
| Наружный диаметр проводника | 6,4 мм ±0,2 мм |
| Наружная оболочка, материал | ПОКА |
| Наружная оболочка, цвет | морской синий RAL 5021 |
| Материал проводника | Неизолированный медный провод |
| Материал, изоляция проводов | Пена ПЭ |
| Одножильный, цветной | белый/оранжево-оранжевый, белый/зелено-зеленый |
| Толщина наружной стенки оболочки | 1,2 мм |
| Скрутка попарно | 2 проводника попарно |
| Полная скрутка | 2 пайсы с 2 наполнителями до сердцевины |
| Оптическое экранирование крышки | 70 % |
| Сопротивление изоляции | ≥ 500 МОм*км |
| Устойчивость к спариванию | ≤ 100,00 мОм/м (с частотой 10 МГц) |
| Сопротивление витой пары | ≤ 290,00 Ω/км |
| Характеристический импеданс | 100 Ω ±5 Ω (на 100 МГц) |
| Производительность линии | ок. 45 нФ/км (при 1 кГц) |
| Номинальное напряжение кабеля | ≤ 100 В (пиковое значение, не для больших токов) |
| Испытательное напряжение «провод-провод» | 700 В (50 Гц, 1 мин.) |
| Испытательное напряжение провода/экрана | 700 В (50 Гц, 1 мин.) |
| Допустимая токовая нагрузка кабеля | 2 А (согласно DIN VDE 0891-1) |
| Минимальный радиус изгиба, фиксированный | 4 х Г |
| Минимальный радиус изгиба, гибкий | 8 х Г |
| Минимальный радиус изгиба, фиксированный | 26 мм |
| Минимальный радиус изгиба, подвижный | 52 мм |
| Прочность на растяжение | ≤ 80 Н |
| Парафоническое затухание (NEXT) | 65.3 дБ (на частоте 1 МГц) |
| 56,3 дБ (на 4 МГц) | |
| 50,3 дБ (на частоте 10 МГц) | |
| 47,2 дБ (на частоте 16 МГц) | |
| 45,8 дБ (на частоте 20 МГц) | |
| 42,9 дБ (на 31,25 МГц) | |
| 38,4 дБ (на частоте 62,5 МГц) | |
| 35,3 дБ (при 100 МГц) | |
| Ослабление перекрестных помех по сумме мощности (PSNEXT) | 62.3 дБ (на частоте 1 МГц) |
| 53,3 дБ (на частоте 4 МГц) | |
| 47,3 дБ (на частоте 10 МГц) | |
| 44,2 дБ (на частоте 16 МГц) | |
| 42,8 дБ (на частоте 20 МГц) | |
| 39.9 дБ (на 31.25 МГц) | |
| 35,4 дБ (на частоте 62,5 МГц) | |
| 32,3 дБ (на 100 МГц) | |
| Обратное затухание (RL) | 23 дБ (на частоте 4 МГц) |
| 24,1 дБ (на частоте 8 МГц) | |
| 25 дБ (с частотой 10 МГц) | |
| 25 дБ (при 16 МГц) | |
| 25 дБ (на частоте 20 МГц) | |
| 23,6 дБ (на 31,25 МГц) | |
| 21.5 дБ (при 62.5 МГц) | |
| 20,1 дБ (на частоте 100 МГц) | |
| Затухание экранирования | 3.2 дБ (на частоте 1 МГц) |
| 6 дБ (на частоте 4 МГц) | |
| 9.5 дБ (на 10 МГц) | |
| 12,1 дБ (на частоте 16 МГц) | |
| 13,6 дБ (на частоте 20 МГц) | |
| 17,1 дБ (на 31,25 МГц) | |
| 24.8 дБ (на частоте 62.5 МГц) | |
| 32 дБ (на 100 МГц) | |
| Без галогенов | в соответствии с IEC 60754-1 |
| Огнестойкость | в соответствии с IEC 60332-1-2 |
| в соответствии с UL VW1 | |
| в соответствии с ЕЭК ООН 118.03 | |
| Маслостойкость | в соответствии с EN 60811-2-1 |
| Температура окружающей среды (рабочая) | -40 °С ... 80 °C (кабели, стационарная прокладка) |
| -20 °C ... 80 °C (Кабели, мобильная установка) | |
| Температура окружающей среды (установка) | -20 °С ... 80 °С |
| Характеристика | Значение |
|---|---|
| Number of poles (EF001391) | 4 |
| Type of electrical connection, field-sided (EF005525) | Other |
| Positioning cable feed, field-sided (EF005928) | Other |
| Cable length (EF000536) | 10 m |
| Material of cable sheath (EF004136) | Other |
| Halogen free (EF000025) | Yes |
| Colour cable sheath (EF008249) | Other |
| With LED indication (EF005950) | No |
| Screened (EF000881) | Yes |
| Vulcanize (EF004115) | No |
| Material contact body (EF008248) | Other |
| Permitted cable outer temperature after assembling without vibration (EF001686) | -40 °C |
| Permitted cable outer temperature during assembling/handling (EF001685) | -20 °C |
| Rated current In (EF008250) | 4 A |
| Rated voltage (EF000228) | 48 V |
| Degree of protection (IP) (EF005474) | IP67 |
