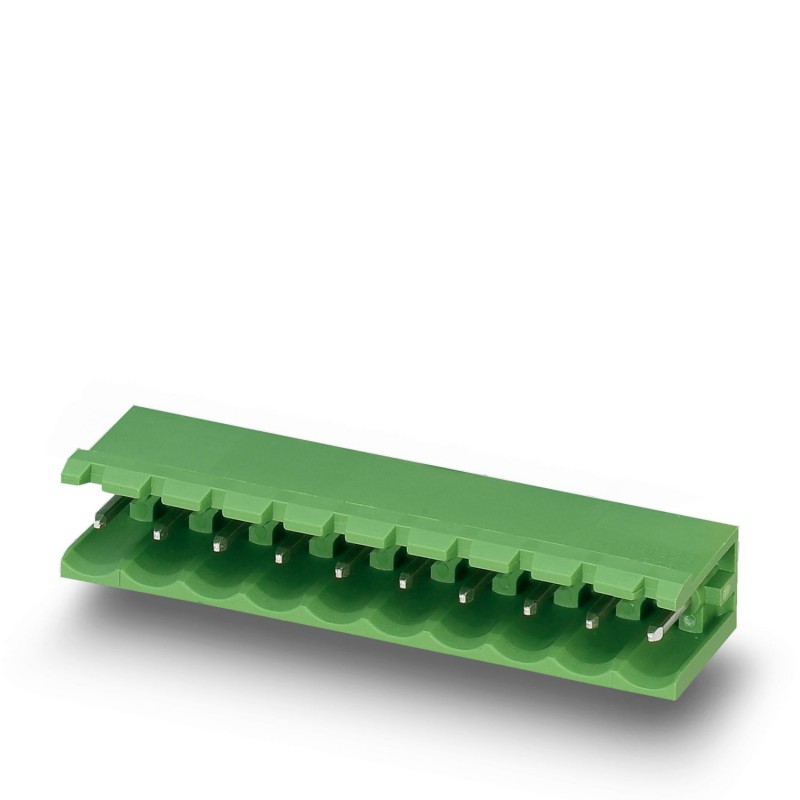

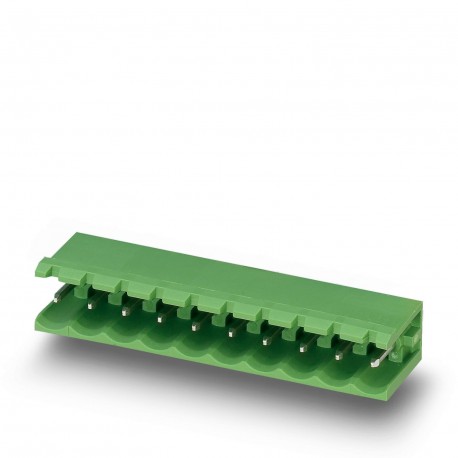

MSTB 2,5/ 8-G RD 1835655 PHOENIX CONTACT Alimentação através de cabeçalho
MSTB 2,5/ 8-G RD
1835655
PHOENIX_CONTACT
50
Alimentação através de cabeçalho
Caixa da base da placa de circuito impresso, seção nominal: 2,5 mm², cor: vermelho, corrente nominal: 12 A, tensão nominal (III/2): 320 V, superfície de contato: Estanho, tipo de contato: Macho, número de potenciais: 8, número de linhas: 1, número de polos: 8, número de conexões: 8, família de artigos: MSTB 2.5/.. -G, passo: 5 mm, montagem: Solda por onda, disposição dos pinos: Disposição linear dos pinos, comprimento dos pinos [P]: 3,5 mm, número de pinos de solda por potencial: 1, sistema de encaixe: COMBICON MSTB 2.5, Orientação da face do encaixe: Padrão, trava: sem, tipo de fixação: sem, tipo de embalagem: em caixa
Cabeçalho da PCB, seção transversal nominal: 2,5 mm2, cor: vermelho, corrente nominal: 12 A, tensão de referência (III/2): 320 V, área de contato: Sn, tipo de contato: macho, número de potenciais: 8, número de linhas: 1, número de polos: 8, número de conexões: 8, faixa de artigo: MSTB 2,5/.. -G, passo: 5 mm, montagem: Soldagem por onda, plano do fuso: Pinout linear, comprimento do fuso [P]: 3,23 mm, número de pinos por potencial: 1, Sistema de plugue: COMBICON MSTB 2.5, Orientação do padrão da vela: Padrão, trava: sem, tipo de fixação: sem, tipo de embalagem: embalado
Conectores > Conector de circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Um milhão oitocentos e trinta e cinco mil seiscentos e cinqüenta e cinco |
|---|---|
| Embalagem da unidade | 50 pc |
| Quantidade de ordem mínima | 50 pc |
| Nota | Feita por Encomenda (sem devolução) |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões, oitenta mil, cento e trinta |
| Peso por Peça (excluindo embalagem) | 2.870 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e sessenta e seis mil, novecentos e trinta |
| País de origem | DE (Alemanha) |
Dimensões
| Comprimento [ l ] | 12 mm |
|---|---|
| Largura | 40 mm |
| Campo | 5 mm |
| Dimensão um | 35 mm |
| Largura [ w ] | 40 mm |
| Altura [ h ] | 12.1 mm |
| Altura | 9 mm |
| Comprimento da solda do pino | 3,5 mm |
| Pin dimensões | 1 x 1 mm |
| Comprimento | 12 mm |
Geral
| Gama de artigos | MSTB 2,5/..-G |
|---|---|
| Nominal a tensão de pico (III/3) | 4 kV |
| Nominal a tensão de pico (III/2) | 4 kV |
| Nominal a tensão de pico (II/2) | 4 kV |
| Tensão nominal (III/3) | 250 V |
| Tensão nominal (III/2) | 320 V |
| Tensão nominal (II/2) | 400 V |
| Conexão em acc. com o padrão de | PT-VDE |
| Corrente Nominal euN | 12 |
| Material isolante | PA |
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
| Cor | vermelho |
| Número de posições | Oito |
Normas e Regulamentos
| Conexão em acc. com o padrão de | PT-VDE |
|---|---|
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
Ambiental De Conformidade Do Produto
| China RoHS | Ambientalmente amigável período de utilização: ilimitado = EFUP-e |
|---|---|
| Não há substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 5.1Vinte e sete milhões duzentos e sessenta mil, setecentoseCl@ss 6.0Vinte e sete milhões duzentos e sessenta mil, setecentoseCl@ss 7.0Vinte e sete milhões e quatrocentos e quarenta mil quatrocentos e doiseCl@ss 8.0Vinte e sete milhões e quatrocentos e quarenta mil quatrocentos e doiseCl@ss 9.0Vinte e sete milhões e quatrocentos e quarenta mil quatrocentos e dois
| Característica | Valor |
|---|---|
| Acabamento do conector (EF007495) | Conector fixo |
| Tipo de contacto (EF001587) | Pino |
| Número de polos (EF001391) | 8 |
| Número de linhas de contato da ficha (EF006935) | 1 |
| Contatos de espaçamento modular (EF007326) | 5 mm |
| Dimensão das conexões (EF006827) | 5 mm |
| Corrente nominal especificada In (EF008250) | 12 A |
| Tensão especificada de funcionamento (EF000228) | 320 V |
| Tensão especificada de pico (EF002993) | 4 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Material da superfície de contato (EF004020) | Estanho |
| Acabamento da conexão elétrica (EF003961) | Outro |
| Diâmetro do pino de conexão (EF006823) | 1.4 mm |
| Comprimento do pino (EF006825) | 3.23 mm |
| Material do corpo isolante (EF007543) | Outro |
| Cor da caixa (EF000136) | Vermelho |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
| Tipo de aperto da fixação (EF002442) | Outro |
| Tipo de bandas (EF007011) | Caixa (para SMD) |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 27 Mbytes |
|
