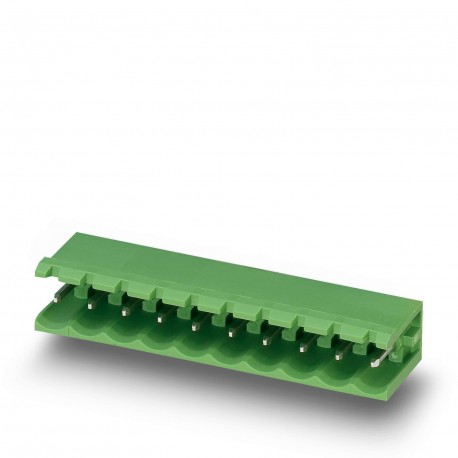

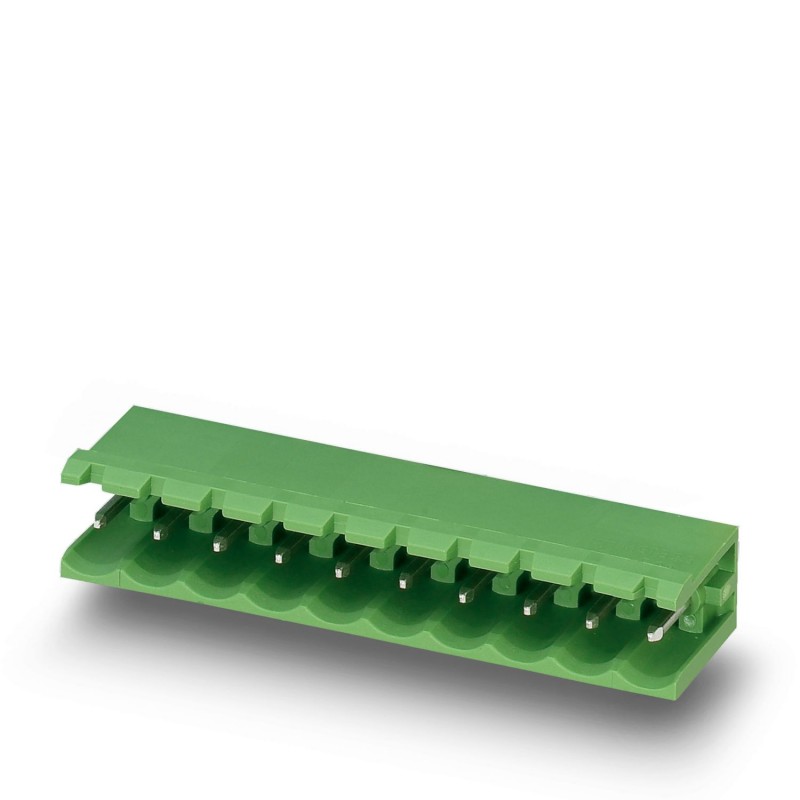

MSTB 2,5/ 8-G RD 1835655 PHOENIX CONTACT Feed-through-header
MSTB 2,5/ 8-G RD
1835655
PHOENIX_CONTACT
50
Feed-through-header
Leiterplattensockelgehäuse, Nennquerschnitt: 2,5 mm², Farbe: rot, Nennstrom: 12 A, Nennspannung (III/2): 320 V, Kontaktfläche: Zinn, Kontakttyp: Stecker, Anzahl der Potentiale: 8, Anzahl der Reihen: 1, Anzahl der Pole: 8, Anzahl der Anschlüsse: 8, Artikelfamilie: MSTB 2.5/.. -G, Rastermaß: 5 mm, Montage: Wellenlöten, Pinanordnung: Lineare Pinanordnung, Pinlänge [P]: 3,5 mm, Anzahl der Lötpins pro Potential: 1, Stecksystem: COMBICON MSTB 2.5, Steckflächenausrichtung: Standard, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: boxed
PCB-Header, Nennquerschnitt: 2,5 mm², Farbe: rot, Nennstrom: 12 A, Referenzspannung (III/2): 320 V, Kontaktfläche: Sn, Kontakttyp: männlich, Anzahl der Potentiale: 8, Anzahl der Reihen: 1, Anzahl der Polen: 8, Anzahl der Anschlüsse: 8, Artikelbereich: MSTB 2,5/.. -G, Pitch: 5 mm, Montage: Wellenschweißen, Spindelebene: Linearer Pinout, Spindellänge [P]: 3,23 mm, Anzahl der Stifte pro Potential: 1, Stecksystem: COMBICON MSTB 2.5, Ausrichtung des Steckmusters: Standard, Verriegelung: ohne, Befestigungstyp: ohne, Verpackungstyp: verpackt in einen Karton
Steckverbinder > Leiterplattensteckverbinder
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million acht hundert fünf und dreißig tausend sechs hundert fünf und fünfzig |
|---|---|
| Verpackungseinheit | 50 pc |
| Mindestbestellmenge | 50 pc |
| Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
| GTIN | 4055626080130 |
| Gewicht pro Stück (exklusive Verpackung) | 2.870 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert sechs und sechzig tausend neun hundert dreißig |
| Herkunftsland | DE (Deutschland) |
Abmessungen
| Länge [ l ] | 12 mm |
|---|---|
| Breite | 40 mm |
| Pitch | 5 mm |
| Maß a | 35 mm |
| Breite [ w ] | 40 mm |
| Höhe [ h ] | 12.1 mm |
| Höhe | 9 mm |
| Länge der Lötstift | 3.5 mm |
| Pin Abmessungen | 1 x 1 mm |
| Länge | 12 mm |
Allgemeine
| Palette von Artikeln | MSTB 2,5/..-G |
|---|---|
| Bemessungsstoßspannung (III/3) | 4 kV |
| Bemessungsstoßspannung (III/2) | 4 kV |
| Bemessungsstoßspannung (II/2) | 4 kV |
| Bemessungsspannung (III/3) | 250 V |
| Bemessungsspannung (III/2) | 320 V |
| Bemessungsspannung (II/2) | 400 V |
| Verbindung im acc. mit standard | EN-VDE |
| Nennstrom IN | 12 A |
| Isoliermaterial | PA |
| Entflammbarkeit nach UL 94 | V0 |
| Farbe | rot |
| Anzahl der Positionen | Acht |
Environmental Product Compliance
| China RoHS | Umweltfreundliche Nutzung Zeitraum: unbegrenzt = EFUP-e |
|---|---|
| Keine gefährlichen Stoffe in Mengen oberhalb der Schwellenwerte |
Klassifikationen
eCl@ss 5.1Sieben und zwanzig Millionen zwei hundert sechzig tausend sieben hunderteCl@ss 6.0Sieben und zwanzig Millionen zwei hundert sechzig tausend sieben hunderteCl@ss 7.0Sieben und zwanzig Millionen vier hundert vierzig tausend vier hundert zweieCl@ss 8.0Sieben und zwanzig Millionen vier hundert vierzig tausend vier hundert zweieCl@ss 9.0Sieben und zwanzig Millionen vier hundert vierzig tausend vier hundert zwei
| Merkmal | Wert |
|---|---|
| Steckverbinderausführung (EF007495) | fester Steckverbinder |
| Kontaktausführung (EF001587) | Stift |
| Polzahl (EF001391) | 8 |
| Anzahl der Steckkontaktreihen (EF006935) | 1 |
| Rastermaß der Kontakte (EF007326) | 5 mm |
| Rastermaß der Anschlüsse (EF006827) | 5 mm |
| Bemessungsstrom In (EF008250) | 12 A |
| Bemessungsspannung (EF000228) | 320 V |
| Bemessungsstoßspannung (EF002993) | 4 kV |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 2 |
| Werkstoff der Kontaktbeschichtung (EF004020) | Zinn |
| Ausführung des elektrischen Anschlusses (EF003961) | sonstige |
| Durchmesser Anschlusspin (EF006823) | 1.4 mm |
| Länge des Pins (EF006825) | 3.23 mm |
| Werkstoff des Isolierkörpers (EF007543) | sonstige |
| Gehäusefarbe (EF000136) | rot |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Betriebstemperatur (EF002393) | -40 °C |
| Befestigungsart (EF002442) | sonstige |
| Art der Banderolierung (EF007011) | Karton (für SMD) |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 27 Mbytes |
|
