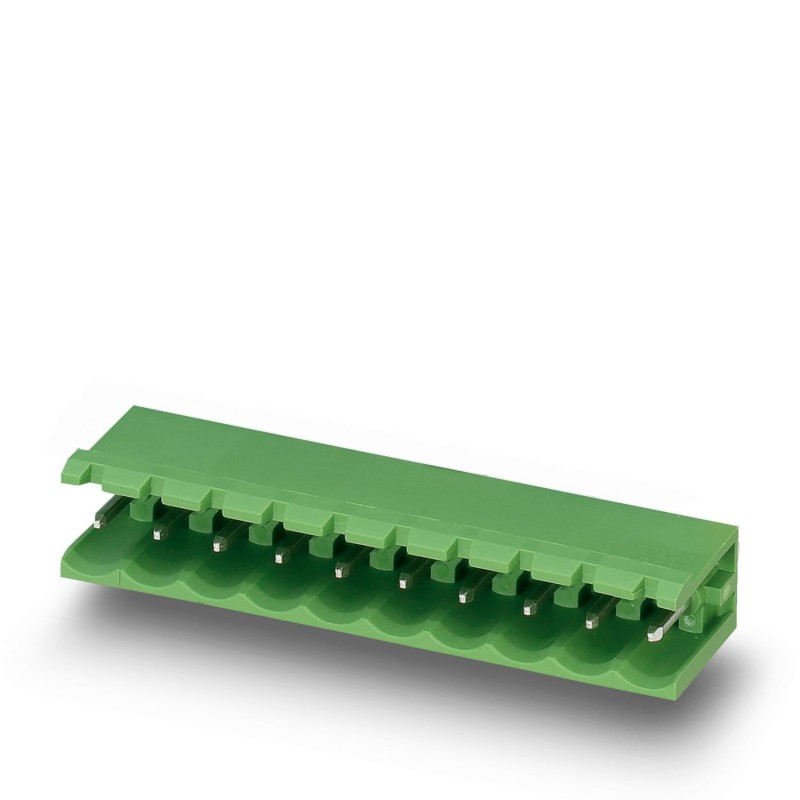

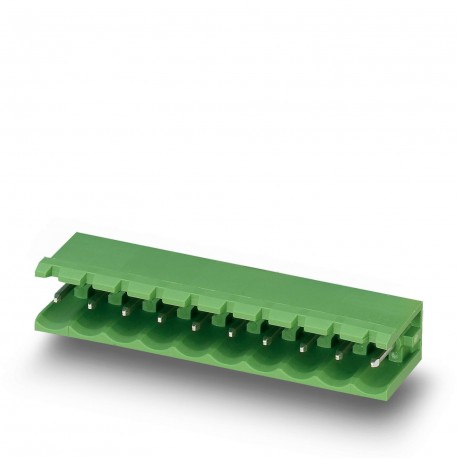

MSTB 2,5/ 8-G RD 1835655 PHOENIX CONTACT Passante di intestazione
MSTB 2,5/ 8-G RD
1835655
PHOENIX_CONTACT
50
Passante di intestazione
Alloggiamento base per circuito stampato, sezione nominale: 2,5 mm², colore: rosso, corrente nominale: 12 A, tensione nominale (III/2): 320 V, superficie di contatto: stagno, tipo di contatto: maschio, numero di potenziali: 8, numero di file: 1, numero di poli: 8, numero di collegamenti: 8, famiglia di articoli: MSTB 2.5/.. -G, passo: 5 mm, montaggio: saldatura ad onda, disposizione dei pin: disposizione lineare dei pin, lunghezza dei pin [P]: 3,5 mm, numero di pin a saldare per potenziale: 1, sistema a innesto: COMBICON MSTB 2,5, orientamento della superficie del plug-in: standard, blocco: senza, tipo di fissaggio: senza, tipo di imballaggio: in scatola
Intestazione PCB, sezione nominale: 2,5 mm2, colore: rosso, corrente nominale: 12 A, tensione di riferimento (III/2): 320 V, area di contatto: Sn, tipo di contatto: maschio, numero di potenziali: 8, numero di righe: 1, numero di poli: 8, numero di connessioni: 8, intervallo articolo: MSTB 2,5/.. -G, passaggio: 5 mm, montaggio: Saldatura a onda, piano del fuso: perno lineare, lunghezza del perno [P]: 3,23 mm, numero di perni per potenziale: 1, Sistema di spina: COMBICON MSTB 2.5, Orientamento del modello delle spine: Standard, blocco: senza, tipo di fissaggio: senza, tipo di imballaggio: scatola
connettori ad innesto > connettore per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Millione otto cento trenta cinque mila sei cento cinquanta cinque |
|---|---|
| Unità d'imballaggio | 50 pc |
| Quantità di ordine minimo | 50 pc |
| Nota | Made to Order (non restituibili) |
| GTIN | 4055626080130 |
| Peso per Pezzo (escluso imballaggio) | 2.870 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento sessanta sei mila nove cento trenta |
| Paese di origine | DE (Germania) |
Dimensioni
| Lunghezza [ l ] | 12 mm |
|---|---|
| Larghezza | 40 mm |
| Passo | 5 mm |
| La dimensione di una | 35 mm |
| Larghezza [ w ] | 40 mm |
| Altezza [ h ] | 12.1 mm |
| Altezza | 9 mm |
| Lunghezza spina a saldare | 3.5 mm |
| Pin dimensioni | 1 x 1 mm |
| Lunghezza | 12 mm |
Generale
| Gamma di articoli | MSTB 2,5/..-G |
|---|---|
| Tensione d'impulso (III/3) | 4 kV |
| Tensione d'impulso (III/2) | 4 kV |
| Tensione d'impulso (II/2) | 4 kV |
| Tensione nominale (III/3) | 250 V |
| Tensione nominale (III/2) | 320 V |
| Tensione nominale (II/2) | 400 V |
| Connessione in acc. con standard | EN-VDE |
| Corrente nominale IN | 12 Un |
| Materiale isolante | PA |
| Classe di infiammabilità secondo UL 94 | V0 |
| Colore | rosso |
| Numero di posizioni | Otto |
Ambientale Di Conformità Del Prodotto
| Cina RoHS | Ecologico periodo di utilizzo: illimitato = EFUP-e |
|---|---|
| Sostanze pericolose al di sopra dei valori soglia |
Classificazioni
eCl@ss 5.1Venti sette millioni due cento sessanta mila sette centoeCl@ss 6.0Venti sette millioni due cento sessanta mila sette centoeCl@ss 7.0Venti sette millioni quattro cento quaranta mila quattro cento dueeCl@ss 8.0Venti sette millioni quattro cento quaranta mila quattro cento dueeCl@ss 9.0Venti sette millioni quattro cento quaranta mila quattro cento due
| Caratteristica | Valore |
|---|---|
| tipo di connettore (EF007495) | connettore fisso |
| tipo di contatto (EF001587) | perno |
| numero di poli (EF001391) | 8 |
| numero di serie di contatti a innesto (EF006935) | 1 |
| dimensione modulare dei contatti (EF007326) | 5 mm |
| dimensione modulare dei collegamenti (EF006827) | 5 mm |
| corrente nominale In (EF008250) | 12 A |
| tensione nominale (EF000228) | 320 V |
| tensione impulsiva nominale (EF002993) | 4 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| materiale del rivestimento di contatto (EF004020) | stagno |
| tipo di collegamento elettrico (EF003961) | altro |
| diametro del pin di collegamento (EF006823) | 1.4 mm |
| lunghezza del pin (EF006825) | 3.23 mm |
| materiale del corpo isolante (EF007543) | altro |
| colore della scatola (EF000136) | rosso |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -40 °C |
| tipo di fissaggio (EF002442) | altro |
| tipo di banderuolatura (EF007011) | cartone (per SMD) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
