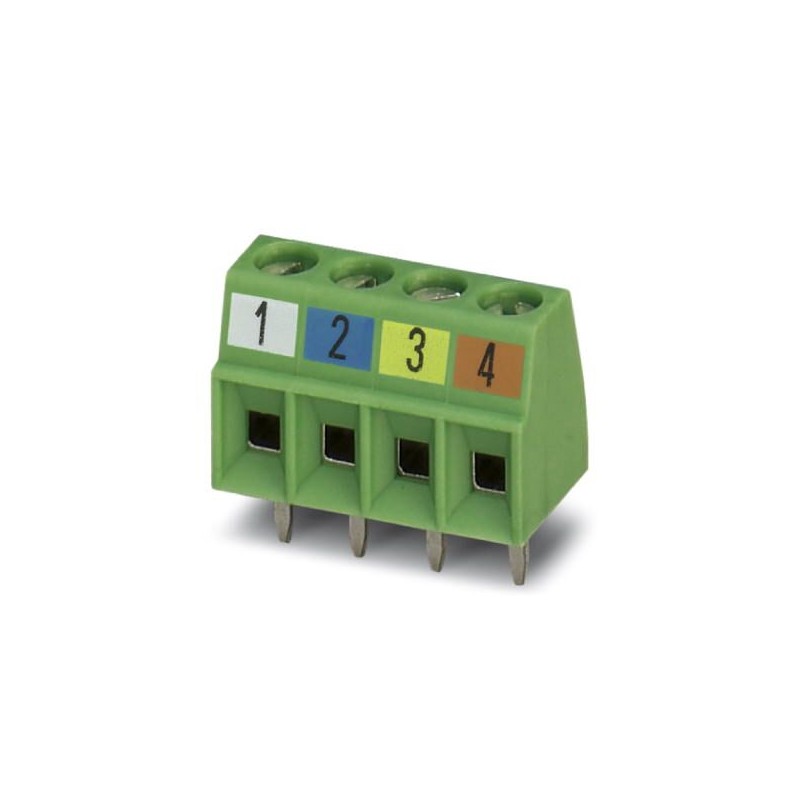

MKDS 1/ 4-3,5 PROFINET 2 1050488 PHOENIX CONTACT Borne de placa de circuito impresso MKDS 1/ 4-3,5 PROFINET ..
MKDS 1/ 4-3,5 PROFINET 2
1050488
PHOENIX_CONTACT
180
Borne de placa de circuito impresso - MKDS 1/ 4-3,5 PROFINET 2 - 1050488
Régua de terminais para placa de circuito impresso, corrente nominal: 13,5 A, tensão nominal (III/2): 200 V, seção transversal nominal: 1,5 mm², número de potenciais: 4, número de linhas: 1, número de polos por linha: 4, família de artigos: MKDS 1 PROFINET, passo: 3,5 mm, tipo de conexão: Conexão roscada com cápsula de tração, método de fixação roscada: L Ranhura longitudinal, montagem: Solda por onda, direção de conexão do condutor/placa de circuito impresso: 0 °, cor: verde, Disposição dos pinos: Disposição linear dos pinos, Comprimento dos pinos [P]: 3,5 mm, número de pinos de solda por potencial: 1, tipo de embalagem: em caixa. O bloco de terminais PCB atende aos requisitos da "Diretriz para PROFINET" em conformidade com CAT5 versão 05/2017
Conectores > Terminal para circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Borne de placa de circuito impresso, corrente nominal: 13,5 A, tensão nominal: 200 V, passo: 3,5 mm, número de polos: 4, tipo de conexão: Conexão por rosqueamento com luva de tração, montagem: Solda por onda, sentido de conexão condutor/platina: 0 °, cor: verde. O borne de placa de circuito impresso satisfaz os requisitos da "Guideline for PROFINET" na versão de 05/2017
Dados comerciais
| Código do pedido | 1050488 |
|---|---|
| Quantidade de embalagem (VPE) | 250 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4055626669304 |
| Peso por unidade (exclusive embalagem) | 1,000 GRM |
| Número do imposto alfandegário | 85369010 |
| País de origem | DE (Alemanha) |
Medidas
| Medidas [ l ] | 7,3 mm |
|---|---|
| Medida do passo | 3,5 mm |
| Medida a | 10,5 mm |
| Largura [ w ] | 14,5 mm |
| Altura | 8,5 mm |
| Altura [ h ] | 12 mm |
| Comprimento de pino [P] | 3,5 mm |
| Diâmetro do furo de sondagem | 1,1 mm |
Geral
| Família de produtos | MKDS 1 PROFINET |
|---|---|
| Grupo de material isolante | I |
| Tensão de teste (III/3) | 2,5 kV |
| Tensão de teste (III/2) | 2,5 kV |
| Tensão de teste (III / 2) | 2,5 kV |
| Tensão de dimensionamento (III/3) | 160 V |
| Tensão de teste (III / 2) | 200 V |
| Tensão de teste (II/2) | 400 V |
| Conexão conforme norma | EN-VDE |
| Corrente nominal IN | 13,5 A |
| Bitola nominal | 1,5 mm² |
| Material isolante | PA |
| Superfície Pino de solda | |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Comprimento de isolamento | 5 mm |
| Número de pólos | 4 |
| Rosca | M2 |
| Torque mín. | 0,22 Nm |
| Binário de arranque máx. | 0,25 Nm |
Dados de conexão
| Perfil do condutor rígido mín. | 0,14 mm² |
|---|---|
| Perfil do condutor rígido máx. | 1,5 mm² |
| Bitola do condutor flexível mín. | 0,14 mm² |
| Bitola do condutor flexível máx. | 1,5 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico mín. | 0,25 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico máx. | 0,5 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico mín. | 0,25 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico máx. | 0,5 mm² |
| Bitola do condutor AWG mín. | 26 |
| Bitola do condutor AWG máx. | 16 |
| 2 condutores com o mesmo perfil rígido mín. | 0,14 mm² |
| 2 condutores com o mesmo perfil rígido máx | 0,5 mm² |
| 2 condutores com o mesmo perfil flexível mín. | 0,14 mm² |
| 2 condutores com o mesmo perfil flexível máx | 0,34 mm² |
Normas e disposições
| Conexão conforme norma | EN-VDE |
|---|---|
| Classe de inflamabilidade conforme UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss
| eCl@ss 5.1 | 27261100 |
|---|---|
| eCl@ss 6.0 | 27261100 |
| eCl@ss 7.0 | 27440401 |
| eCl@ss 8.0 | 27440401 |
| eCl@ss 9.0 | 27440401 |
ETIM
| ETIM 5.0 | EC002643 |
|---|---|
| ETIM 6.0 | EC002643 |
| ETIM 7.0 | EC002643 |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 27 Mbytes |
|
