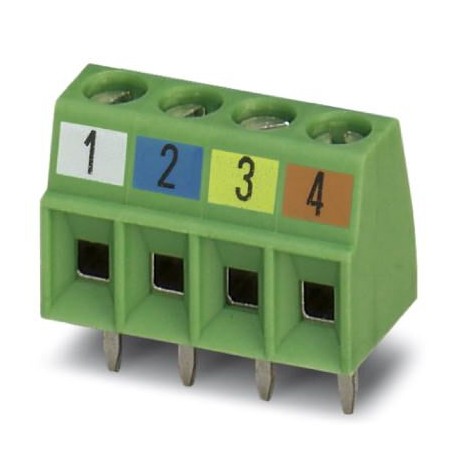

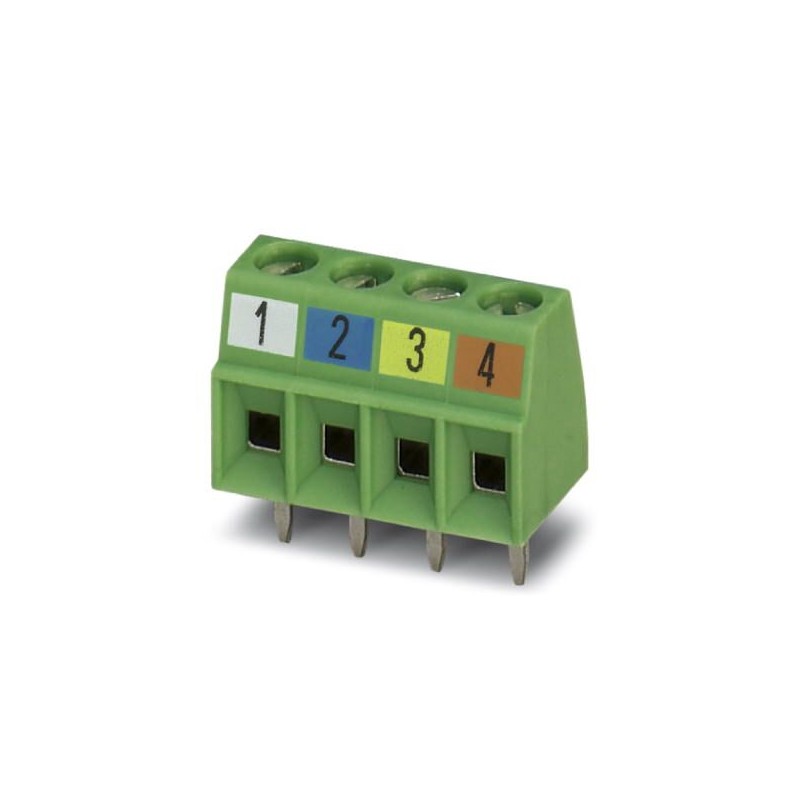

MKDS 1/ 4-3,5 PROFINET 2 1050488 PHOENIX CONTACT Terminal de tarjetas de circuitos impresos, corriente nomin..
MKDS 1/ 4-3,5 PROFINET 2
1050488
PHOENIX_CONTACT
180
Terminal de tarjetas de circuitos impresos, corriente nominal: 17,5 A, tensión nominal (III/2): 200 V, sección nominal: 1,5 mm², número de potenciales: 4, número de filas: 1, número de polos por fila: 4, familia de artículos: MKDS 1 PROFINET, paso: 3,5 mm, tipo de conexión: Conexión por tornillo con cápsula de tracción, forma de sujeción de tornillos: L Ranura longitudinal, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 0 °, color: verde, Disposición de pines: Disposición de pines lineal, Longitud del pin [P]: 3,5 mm, número de pines de soldadura por potencial: 1, tipo de embalaje: empaquetado en caja. La borna para placa de circuito impreso cumple los
Conectores > Terminal para circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Borne para placa de circuito impreso, corriente nominal: 13,5 A, tensión nominal: 200 V, paso: 3,5 mm, número de polos: 4, tipo de conexión: Conexión por tornillo con cápsula de tracción, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 0 °, color: verde. El borne para placa de circuito impreso cumple los requisitos de la "Guideline for PROFINET" en su versión de 05/2017
Datos mercantiles
| Clave de pedido | 1050488 |
|---|---|
| Unidad de embalaje | 250 pcs |
| Clave de venta | AAABAA - |
| Cantidad de pedido mínima | 250 pcs |
| EAN | 4055626669304 |
| Peso por unidad (sin incluir el embalaje) | 1,000 g |
| Número de tarifa arancelaria | 85369010 |
Dimensiones
| Longitud [ l ] | 7,3 mm |
|---|---|
| Paso | 3,5 mm |
| Media a | 10,5 mm |
| Anchura [ w ] | 14,5 mm |
| Altura de construcción | 8,5 mm |
| Altura [ h ] | 12 mm |
| Longitud del pin [P] | 3,5 mm |
| Diámetro orificio | 1,1 mm |
Generalidades
| Familia de artículos | MKDS 1 PROFINET |
|---|---|
| Grupo material aislante | I |
| Tensión transitoria de dimensionamiento (III/3) | 2,5 kV |
| Tensión transitoria de dimensionamiento (III/2) | 2,5 kV |
| Tensión transitoria de dimensionamiento (II/2) | 2,5 kV |
| Tensión de dimensionamiento (III/3) | 160 V |
| Tensión de dimensionamiento (III/2) | 200 V |
| Tensión de dimensionamiento (II/2) | 400 V |
| Conexión según norma | EN-VDE |
| Corriente nominal IN | 13,5 A |
| Sección nominal | 1,5 mm² |
| Aislamiento | PA |
| Superficie pin de soldadura | |
| Clase de combustibilidad según UL 94 | V0 |
| Longitud a desaislar | 5 mm |
| Número de polos | 4 |
| Rosca de tornillo | M2 |
| Par de apriete mín. | 0,22 Nm |
| Par de apriete máx. | 0,25 Nm |
Datos de conexión
| Sección de conductor rígido mín. | 0,14 mm² |
|---|---|
| Sección de conductor rígido máx. | 1,5 mm² |
| Sección de conductor flexible mín. | 0,14 mm² |
| Sección de conductor flexible máx. | 1,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,25 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 0,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,25 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 0,5 mm² |
| Sección de conductor AWG mín. | 26 |
| Sección de conductor AWG máx. | 16 |
| 2 conductores con la misma sección, rígidos mín. | 0,14 mm² |
| 2 conductores con la misma sección, rígidos máx. | 0,5 mm² |
| 2 conductores con la misma sección, flexibles mín. | 0,14 mm² |
| 2 conductores con la misma sección, flexibles máx. | 0,34 mm² |
Normas y especificaciones
| Conexión según norma | EN-VDE |
|---|---|
| Clase de combustibilidad según UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss
| eCl@ss 5.1 | 27261100 |
|---|---|
| eCl@ss 6.0 | 27261100 |
| eCl@ss 7.0 | 27440401 |
| eCl@ss 8.0 | 27440401 |
| eCl@ss 9.0 | 27440401 |
ETIM
| ETIM 5.0 | EC002643 |
|---|---|
| ETIM 6.0 | EC002643 |
| ETIM 7.0 | EC002643 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
