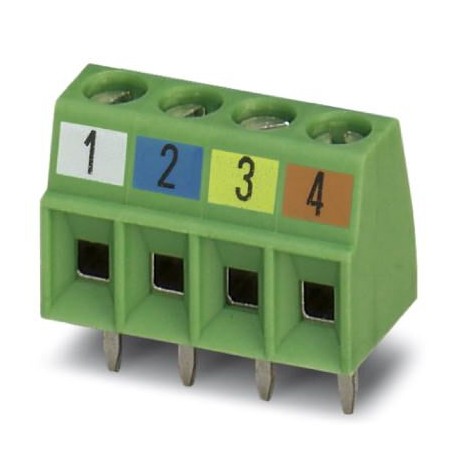

MKDS 1/ 4-3,5 PROFINET 2 1050488 PHOENIX CONTACT Leiterplattenklemme MKDS 1/ 4-3,5 PROFINET 2 1050488
MKDS 1/ 4-3,5 PROFINET 2
1050488
PHOENIX_CONTACT
180

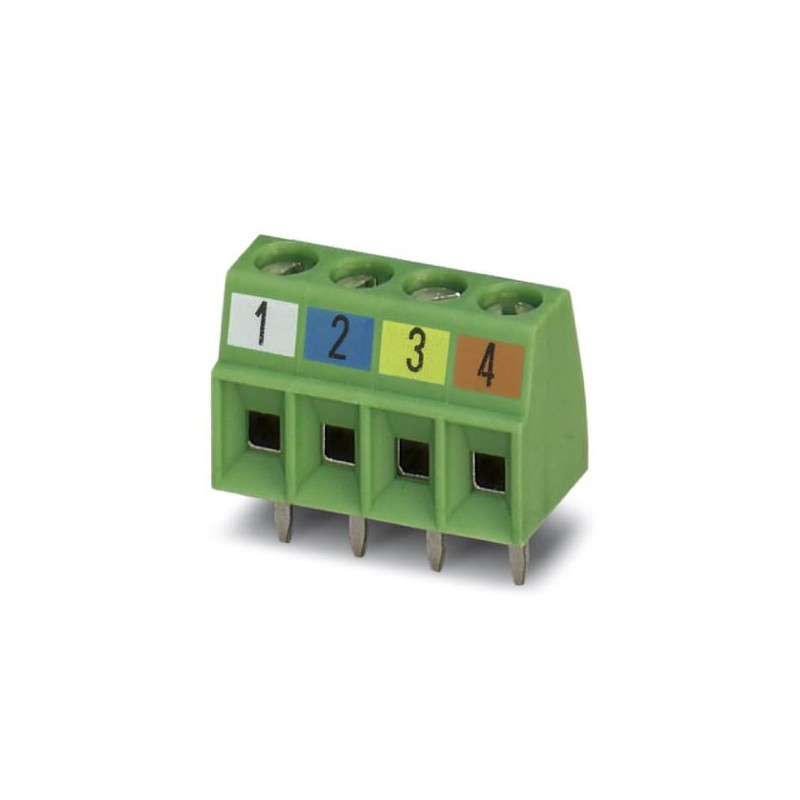

Leiterplattenklemme - MKDS 1/ 4-3,5 PROFINET 2 - 1050488
Reihenklemme für Leiterplatte, Nennstrom: 13,5 A, Nennspannung (III/2): 200 V, Nennquerschnitt: 1,5 mm², Anzahl der Potentiale: 4, Anzahl der Reihen: 1, Anzahl der Pole pro Reihe: 4, Artikelfamilie: MKDS 1 PROFINET, Rastermaß: 3,5 mm, Anschlussart: Schraubanschluss mit Zugkapsel, Schraubklemmmethode: L Längsschlitz, Montage: Wellenlöten, Anschlussrichtung Leiter/Leiterplatte: 0°, Farbe: grün, Pinanordnung: Lineare Pinanordnung, Pinlänge [P]: 3,5 mm, Anzahl der Lötpins pro Potential: 1, Verpackungsart: boxed. Die Leiterplattenklemme erfüllt die Anforderungen der CAT5-konformen "Richtlinie für PROFINET" Version 05/2017
Steckverbinder > Leiterplattenklemme
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Leiterplattenklemme, Nennstrom: 13,5 A, Nennspannung: 200 V, Rastermaß: 3,5 mm, Polzahl: 4, Anschlussart: Schraubanschluss mit Zughülse, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: grün. Leiterplattenklemme erfüllt die Anforderungen der "Guideline for PROFINET" in der Fassung 05/2017
Kaufmännische Daten
| Bestellschlüssel | 1050488 |
|---|---|
| Verpackungseinheit | 250 STK |
| Verkaufsschlüssel | E1 - Leiterplattenanschl. |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| GTIN | 4055626669304 |
| Gewicht pro Stück (exklusive Verpackung) | 1,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 2,000 g |
| Zolltarifnummer | 85369010 |
| Herkunftsland | DE (Deutschland) |
Maße
| Länge [ l ] | 7,3 mm |
|---|---|
| Rastermaß | 3,5 mm |
| Maß a | 10,5 mm |
| Breite [ w ] | 14,5 mm |
| Bauhöhe | 8,5 mm |
| Höhe [ h ] | 12 mm |
| Pinlänge [P] | 3,5 mm |
| Bohrlochdurchmesser | 1,1 mm |
Allgemein
| Artikelfamilie | MKDS 1 PROFINET |
|---|---|
| Isolierstoffgruppe | I |
| Bemessungsstoßspannung (III/3) | 2,5 kV |
| Bemessungsstoßspannung (III/2) | 2,5 kV |
| Bemessungsstoßspannung (II/2) | 2,5 kV |
| Bemessungsspannung (III/3) | 160 V |
| Bemessungsspannung (III/2) | 200 V |
| Bemessungsspannung (II/2) | 400 V |
| Anschluss gemäß Norm | EN-VDE |
| Nennstrom IN | 13,5 A |
| Nennquerschnitt | 1,5 mm² |
| Isolierstoff | PA |
| Oberfläche Lötpin | |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Abisolierlänge | 5 mm |
| Polzahl | 4 |
| Schraubengewinde | M2 |
| Anzugsdrehmoment min | 0,22 Nm |
| Anzugsdrehmoment max | 0,25 Nm |
Anschlussdaten
| Leiterquerschnitt starr min | 0,14 mm² |
|---|---|
| Leiterquerschnitt starr max | 1,5 mm² |
| Leiterquerschnitt flexibel min. | 0,14 mm² |
| Leiterquerschnitt flexibel max. | 1,5 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min | 0,25 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max | 0,5 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min | 0,25 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max: | 0,5 mm² |
| Leiterquerschnitt AWG min | 26 |
| Leiterquerschnitt AWG max | 16 |
| 2 Leiter gleichen Querschnitts starr min | 0,14 mm² |
| 2 Leiter gleichen Querschnitts starr max | 0,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel min | 0,14 mm² |
| 2 Leiter gleichen Querschnitts flexibel max | 0,34 mm² |
Normen und Bestimmungen
| Anschluss gemäß Norm | EN-VDE |
|---|---|
| Brennbarkeitsklasse nach UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss
| eCl@ss 5.1 | 27261100 |
|---|---|
| eCl@ss 6.0 | 27261100 |
| eCl@ss 7.0 | 27440401 |
| eCl@ss 8.0 | 27440401 |
| eCl@ss 9.0 | 27440401 |
ETIM
| ETIM 5.0 | EC002643 |
|---|---|
| ETIM 6.0 | EC002643 |
| ETIM 7.0 | EC002643 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 27 Mbytes |
|
