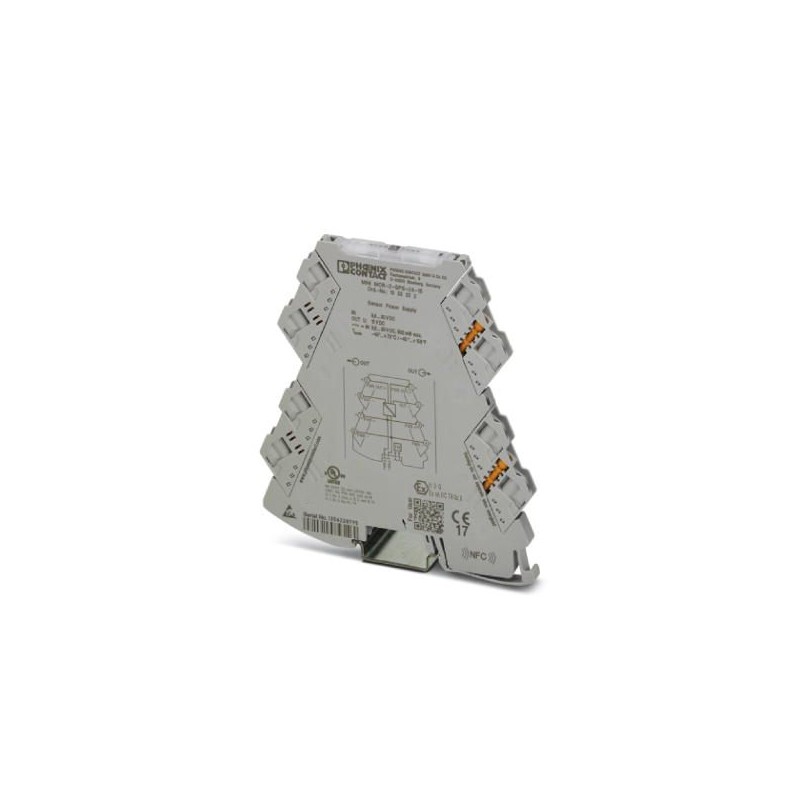

MINI MCR-2-SPS-24-15 1033202 PHOENIX CONTACT Fonte de tensão constante
MINI MCR-2-SPS-24-15
1033202
PHOENIX_CONTACT
Fonte de tensão constante
Fonte de tensão constante com tecnologia de conexão plug-in para gerar uma tensão constante muito precisa de 15 V e para a alimentação de sensores sem alimentação própria. Tecnologia de conexão a parafuso.
Aparelhos elétricos de baixa tensão > Acessórios para a tecnologia de comutação por baixa tensão
Interface
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Um milhão trinta e três mil duzentos e dois |
|---|---|
| Embalagem da unidade | 1 pc |
| Nota | Feita por Encomenda (sem devolução) |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões e quinhentos trinta e sete mil novecentos e sessenta e dois |
| Peso por Peça (excluindo embalagem) | 106.720 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, quatrocentos e trinta e sete mil e noventa |
| País de origem | DE (Alemanha) |
Nota
| Restrição de utilização | EMC: classe de Um produto, consulte a declaração do fabricante na área de download |
|---|
Condições ambientais
| Temperatura ambiente (operação) | -40 °C ... 70 °C |
|---|---|
| Ambiente temperatura de armazenamento/transporte) | -40 °C ... 85 °C |
Dados de entrada
| Tensão do sinal de entrada | 9.6 V DC ... 30 V DC |
|---|---|
| Transmissor de tensão de alimentação | 15 V |
Saída de dados
| Max. tensão de saída | 15 V DC |
|---|---|
| Tensão de saída, com quebra de fio | 15 V |
| Corrente de saída | ≤ 30 mA |
| Corrente de curto-circuito | > 35 mA |
| Ondulação | < 20 mVPP(em 600 Ω) |
Fonte de alimentação
| Faixa de alimentação de tensão | 9.6 V DC ... 30 V DC (trilho DIN conector de barramento (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, o despacho N.º 2869728) pode ser usado para ponte da tensão de alimentação. Ele pode ser encaixado em um trilho DIN 35 mm, de acordo com a norma EN 60715)) |
|---|---|
| Típico de consumo de corrente | < 38.2 mA (24 V) |
| < 79.8 mA (12 V) | |
| Consumo de potência | < 900 mW (9.6 V DC) |
Ligação de dados
| Método de ligação | Conexão a parafuso |
|---|---|
| Único condutor/ponto terminal, sólido, com virola, min. | 0,2 mm2 |
| Único condutor/ponto terminal, sólido, com virola, max. | 1,5 mm2 |
| Único condutor/ponto terminal, sólido, sem virola, min. | 0,2 mm2 |
| Único condutor/ponto terminal, sólido, sem virola, max. | 2,5 mm2 |
| Min. AWG condutor de seção transversal, flexível | Vinte e quatro |
| Max. AWG condutor de seção transversal, flexível | Doze |
| Comprimento de decapagem | 10 mm |
| Rosca de parafuso | M3 |
Geral
| Máxima de transmissão de erro | ≤ 0.4 % (do valor final) |
|---|---|
| Máximo de coeficiente de temperatura | < 0.01 %/K |
| Isolamento eléctrico | Isolamento reforçado em conformidade com IEC 61010-1 |
| Categoria de sobretensão | II |
| Grau de poluição | Dois |
| Tensão de isolamento nominal | 300 V (eficaz) |
| Teste de tensão, de entrada/saída/alimentação | 3 kV (50 Hz, 1 min.) |
| Compatibilidade eletromagnética | Conformidade com a diretiva EMC |
| De emissão de ruído | EN 61000-6-4 |
| Imunidade de ruído | EN 61000-6-2 Ao ser exposto a interferências, poderá haver o mínimo de desvios. |
| Cor | cinzento |
| Material da carcaça | PBT |
| Posição de montagem | qualquer |
| Instruções de montagem | O conector T pode ser usado para ponte da tensão de alimentação. Ele pode ser encaixado em um trilho DIN 35 mm, de acordo com a norma EN 60715. |
| De conformidade | CE-conformidade |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, EUA/Canadá | UL 508 |
| Classe I, Div. 2, Grupos A, B, C, D T6 | |
| Classe I, Zona 2, Grupo IIC T6 | |
| Proteção contra incêndio para veículos ferroviários (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Proteção contra incêndio para veículos ferroviários (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Proteção contra incêndio para veículos ferroviários (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Normas e Regulamentos
| Compatibilidade eletromagnética | Conformidade com a diretiva EMC |
|---|---|
| De emissão de ruído | EN 61000-6-4 |
| Isolamento eléctrico | Isolamento reforçado em conformidade com IEC 61010-1 |
| De conformidade | CE-conformidade |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, EUA/Canadá | UL 508 |
| Classe I, Div. 2, Grupos A, B, C, D T6 | |
| Classe I, Zona 2, Grupo IIC T6 | |
| DNV GL-Temperatura | B |
| DNV GL-Umidade | B |
| DNV GL-Vibração | Um |
| DNV GL-EMC | Um |
| DNV GL-Gabinete | Proteção exigida, de acordo com as Regras devem ser fornecidos após a instalação a bordo |
| Proteção contra incêndio para veículos ferroviários (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Proteção contra incêndio para veículos ferroviários (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Proteção contra incêndio para veículos ferroviários (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Ambiental De Conformidade Do Produto
| China RoHS | Ambientalmente Amigável Período De Utilização = 50 |
|---|---|
| Para obter detalhes sobre substâncias perigosas vá para a aba "Downloads", Categoria "declaração do Fabricante" |
Classificações
eCl@ss 6.0Vinte e sete milhões, quarenta e nove mileCl@ss 7.0Vinte e sete milhões, quarenta e nove mil e doiseCl@ss 8.0Vinte e sete milhões, quarenta e nove mil e doiseCl@ss 9.0Vinte e sete milhões, quarenta mil setecentos e um
| Característica | Valor |
|---|---|
| Tipo de acessório/peça de reposição (EF000215) | Outro |
| Acessório (EF013236) | Sim |
| Peça de substituição (EF013237) | Não |
