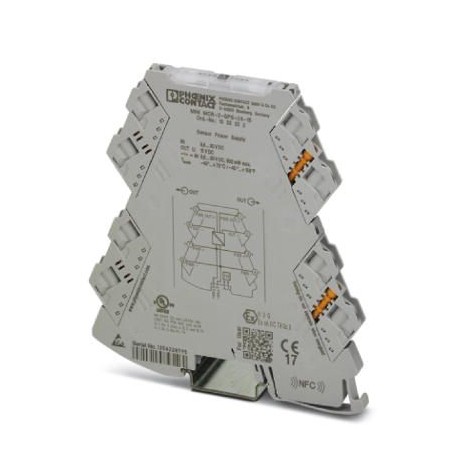

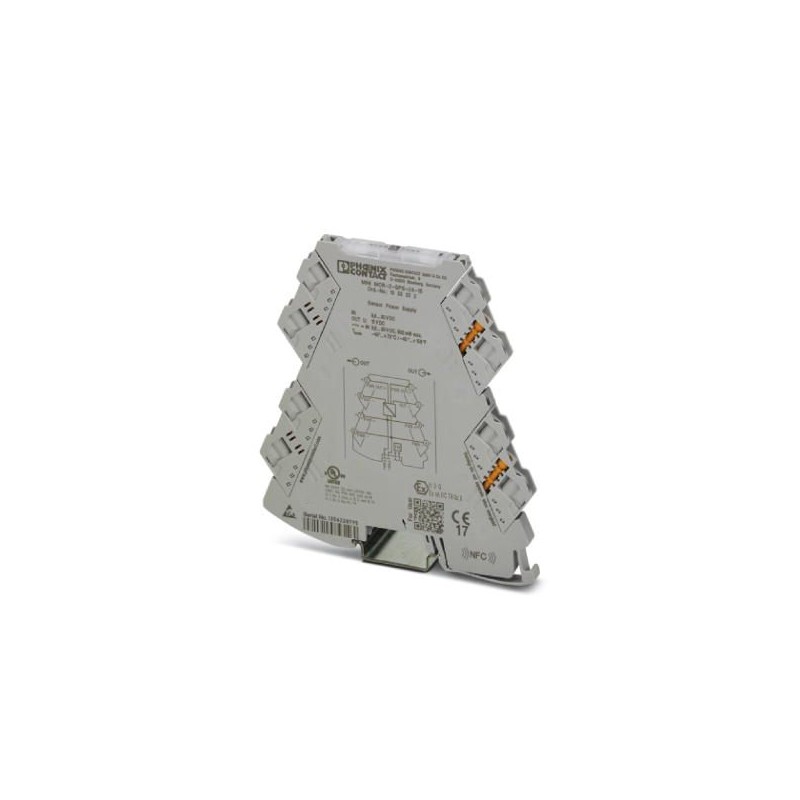

MINI MCR-2-SPS-24-15 1033202 PHOENIX CONTACT Konstant-Spannungs-Quelle
MINI MCR-2-SPS-24-15
1033202
PHOENIX_CONTACT
Konstant-Spannungs-Quelle
Konstantspannungsquelle mit steckbarer Anschlusstechnik zur Erzeugung einer sehr präzisen Konstantspannung von 15 V und zur Versorgung von Sensoren ohne eigene Versorgung. Schraubanschlusstechnik.
Niederspannungsschaltgeräte > Zubehör/Ersatzteile für Niederspannungs-Schalttechnik
Schnittstelle
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million drei und dreißig tausend zwei hundert zwei |
|---|---|
| Verpackungseinheit | 1 pc |
| Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
| GTIN | 4055626537962 |
| Gewicht pro Stück (exklusive Verpackung) | 106.720 g |
| Custom tariff number | Fünf und achtzig Millionen vier hundert sieben und dreißig tausend neunzig |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -40 °C ... 70 °C |
|---|---|
| Umgebungstemperatur (Lagerung/transport) | -40 °C ... 85 °C |
Output-Daten
| Max. Ausgangsspannung | 15 V DC |
|---|---|
| Ausgangsspannung mit Drahtbruch | 15 V |
| Ausgangsstrom | ≤ 30 mA |
| Short-circuit current | > 35 mA |
| Ripple | < 20 mVPP(an 600 Ω) |
Netzteil
| Versorgungsspannungsbereich | 9,6 V DC ... 30 V DC (DIN-rail bus connector (ME 6,2 TBUS --2 1,5/5- ST-3,81 GN, Bestell-Nr. 2869728) eingesetzt werden können, um die Brücke der Versorgungsspannung. Es können gefangen werden, auf eine 35 mm DIN-schiene nach EN 60715)) |
|---|---|
| Typische Stromaufnahme | < 38.2 mA (24 V) |
| < 79.8 mA (12 V) | |
| Stromverbrauch | < 900 mW (bei 9,6 V DC) |
Verbindungsdaten
| Verbindungs-Methode | Verschraubung |
|---|---|
| Einzelne Leiter/terminal-point, solide, mit Aderendhülse, min. | 0,2 mm2 |
| Einzelne Leiter/terminal-point, solide, mit Aderendhülse, max. | 1,5 mm2 |
| Einzelne Leiter/Klemme, fest, ohne Aderendhülse, min. | 0,2 mm2 |
| Einzelne Leiter/Klemme, fest, ohne Aderendhülse, max. | 2,5 mm2 |
| Min. AWG Leiterquerschnitt, flexibel | Vier und zwanzig |
| Max. AWG Leiterquerschnitt, flexibel | Zwölf |
| Abisolierlänge | 10 mm |
| Gewinde | M3 |
Allgemeine
| Maximum transmission error | ≤ 0.4 % (vom Endwert) |
|---|---|
| Maximale Temperatur-Koeffizient | < 0,01 %/K |
| Elektrische isolation | Verstärkte Isolierung nach IEC 61010-1 |
| Überspannungskategorie | II |
| Grad der Verschmutzung | Zwei |
| Bemessungsisolationsspannung | 300 V (effektiv) |
| Test-Spannung, Eingang/Ausgang/Versorgung | 3 kV (50 Hz, 1 min.) |
| Elektromagnetische Verträglichkeit | Die Einhaltung der EMV-Richtlinie |
| Geräuschentwicklung | EN 61000-6-4 |
| Störfestigkeit | EN 61000-6-2, Wenn ausgesetzt zu Störungen, kann es minimale Abweichungen. |
| Farbe | Grau |
| Gehäuse material | PBT |
| Einbaulage | jeder |
| Montage-Anleitung | Der T-Stecker kann verwendet werden, um die Brücke der Versorgungsspannung. Es können gefangen werden, auf eine 35 mm DIN-schiene nach EN 60715. |
| Konformität | CE-konform |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, USA/Kanada | UL 508 |
| Klasse I, Div. 2, Gruppen A, B, C, D T6 | |
| Klasse I, Zone 2, Group IIC T6 | |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Normen und Vorschriften
| Elektromagnetische Verträglichkeit | Die Einhaltung der EMV-Richtlinie |
|---|---|
| Geräuschentwicklung | EN 61000-6-4 |
| Elektrische isolation | Verstärkte Isolierung nach IEC 61010-1 |
| Konformität | CE-konform |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, USA/Kanada | UL 508 |
| Klasse I, Div. 2, Gruppen A, B, C, D T6 | |
| Klasse I, Zone 2, Group IIC T6 | |
| DNV GL-Temperatur | B |
| DNV GL-Luftfeuchtigkeit | B |
| DNV GL-Vibration | Ein |
| DNV GL-EMV | Ein |
| DNV GL-Gehäuse | Der notwendige Schutz nach den Regeln vorzusehen, nach der installation an Bord |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Environmental Product Compliance
| China RoHS | Umweltfreundliche Nutzung Zeitraum = 50 |
|---|---|
| Für details über gefährliche Stoffe gehen Sie zur Registerkarte "Downloads" in der Kategorie "Erklärung des Herstellers" |
Klassifikationen
eCl@ss 6.0Sieben und zwanzig Millionen neun und vierzig tausendeCl@ss 7.0Sieben und zwanzig Millionen neun und vierzig tausend zweieCl@ss 8.0Sieben und zwanzig Millionen neun und vierzig tausend zweieCl@ss 9.0Sieben und zwanzig Millionen vierzig tausend sieben hundert eins
| Merkmal | Wert |
|---|---|
| Art des Zubehörs/Ersatzteils (EF000215) | sonstige |
| Zubehör (EF013236) | Ja |
| Ersatzteil (EF013237) | Nein |
