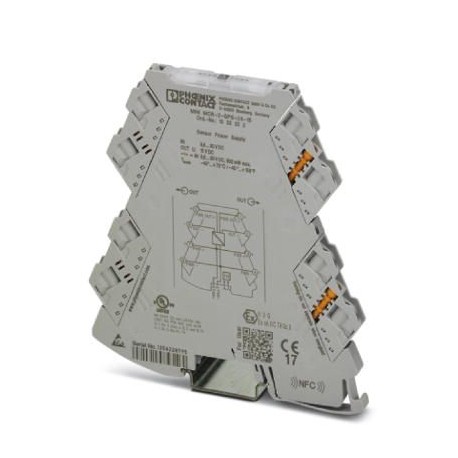

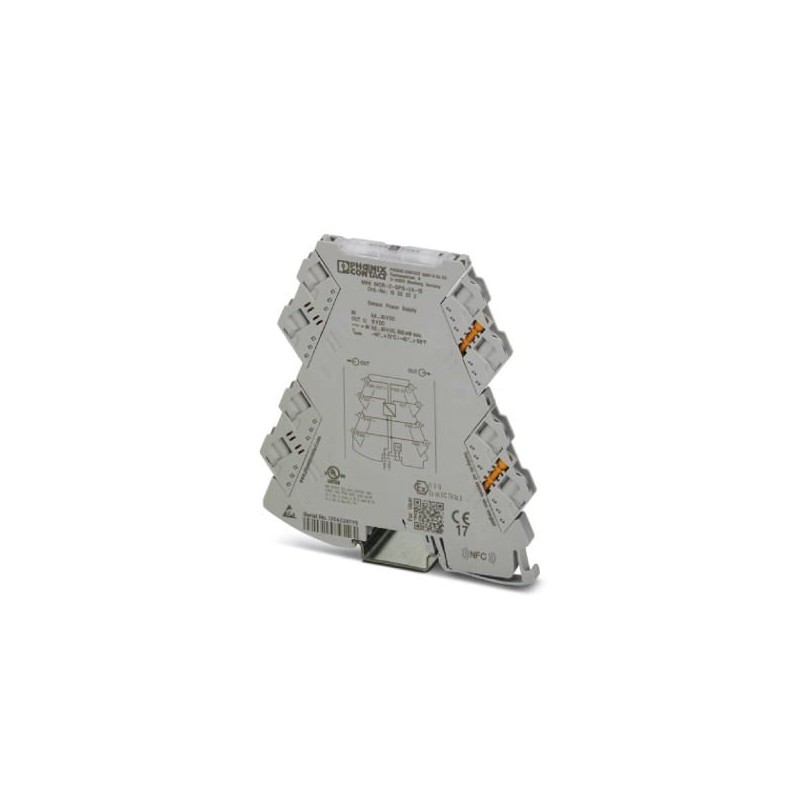

MINI MCR-2-SPS-24-15 1033202 PHOENIX CONTACT Constante de la source de tension
MINI MCR-2-SPS-24-15
1033202
PHOENIX_CONTACT
Constante de la source de tension
Source de tension constante avec technologie de connexion enfichable pour générer une tension constante très précise de 15 V et pour l’alimentation de capteurs sans leur propre alimentation. Technologie d’assemblage par vis.
Appareillage industriel basse tension > Accessoires pour connectique basse tension
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million trente trois mille deux cent deux |
|---|---|
| Unité d'emballage | 1 pc |
| Note | Fabriqués à la Commande (non-remboursable) |
| GTIN | 4055626537962 |
| Poids par Pièce (hors emballage) | 106.720 g |
| Tarif des douanes numéro | Quatre vingt cinq million quatre cent trente sept mille quatre vingt dix |
| Pays d'origine | DE (Allemagne) |
Note
| L'utilisation de la restriction | CEM: classe d'Un produit, voir la déclaration du fabricant dans la zone de téléchargement |
|---|
Conditions ambiantes
| Température ambiante (fonctionnement) | -40 °C ... 70 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
Les données d'entrée
| La tension du signal d'entrée | 9.6 V DC ... 30 V DC |
|---|---|
| Émetteur tension d'alimentation | 15 V |
Les données de sortie
| Max. la tension de sortie | 15 V DC |
|---|---|
| La tension de sortie avec rupture de câble | 15 V |
| Courant de sortie | ≤ 30 mA |
| Courant de court-circuit | > 35 mA |
| Ondulation | < 20 mVPP(à 600 Ω) |
Alimentation
| Plage de tension d'alimentation | 9.6 V DC ... 30 V DC (Le rail DIN connecteur de bus (MOI 6,2 TBUS-2 1,5/5-ST-3,81 GN, n ° de Commande 2869728) peut être utilisé pour le pont de la tension d'alimentation. Il peut être attaché sur un rail DIN 35 mm selon EN 60715)) |
|---|---|
| Type consommation de courant | < 38.2 mA (24 V) |
| < 79.8 mA (12 V) | |
| La consommation d'énergie | < 900 mW (9,6 V DC) |
Les données de connexion
| Méthode de connexion | Connexion à vis |
|---|---|
| Seul le chef d'orchestre et de point terminal, solide, avec de la virole, min. | 0.2 mm2 |
| Seul le chef d'orchestre et de point terminal, solide, avec de la virole, max. | 1,5 mm2 |
| Seul le chef d'orchestre et de point terminal, solide, sans embout, min. | 0.2 mm2 |
| Seul le chef d'orchestre et de point terminal, solide, sans embout, max. | 2,5 mm2 |
| Min. AWG chef de section, flexible | Vingt quatre |
| Max. AWG chef de section, flexible | Douze |
| Dénudage des conducteurs | 10 mm |
| Filet de vis | M3 |
Général
| Maximale de l'erreur de transmission | ≤ 0.4 % (de la valeur finale) |
|---|---|
| Température maximale du coefficient de | < 0.01 %/K |
| L'isolation électrique | Isolation renforcée, conformément à la norme IEC 61010-1 |
| Catégorie de surtension | II |
| Degré de pollution | Deux |
| Tension nominale d'isolation | 300 V (efficace) |
| Test de la tension, entrée/sortie/alimentation | 3 kV (50 Hz, 1 min.) |
| Compatibilité électromagnétique | Conformité avec la directive EMC |
| Les émissions de bruit | EN 61000-6-4 |
| Immunité au bruit | EN 61000-6-2 en étant exposé à des interférences, il est peut-être minime écarts. |
| Couleur | gris |
| Matériau du boîtier | PBT |
| Position de montage | tout |
| Instructions de montage | La T connecteur peut être utilisé pour le pont de la tension d'alimentation. Il peut être attaché sur un rail DIN 35 mm selon EN 60715. |
| La conformité | CE-conforme |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, états-unis/Canada | UL 508 Répertoriés |
| Classe I, Div. 2, Groupes A, B, C, D T6 | |
| Classe I, Zone 2, groupes IIC T6 | |
| Protection contre l'incendie pour les véhicules sur rail (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Protection contre l'incendie pour les véhicules sur rail (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Protection contre l'incendie pour les véhicules sur rail (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Les normes et les Règlements
| Compatibilité électromagnétique | Conformité avec la directive EMC |
|---|---|
| Les émissions de bruit | EN 61000-6-4 |
| L'isolation électrique | Isolation renforcée, conformément à la norme IEC 61010-1 |
| La conformité | CE-conforme |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, états-unis/Canada | UL 508 Répertoriés |
| Classe I, Div. 2, Groupes A, B, C, D T6 | |
| Classe I, Zone 2, groupes IIC T6 | |
| DNV GL-Température | B |
| DNV GL-Humidité | B |
| DNV GL-Vibration | Un |
| DNV GL-EMC | Un |
| DNV GL-Enceinte | La protection nécessaire selon les Règles doivent être fournis lors de l'installation à bord |
| Protection contre l'incendie pour les véhicules sur rail (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Protection contre l'incendie pour les véhicules sur rail (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Protection contre l'incendie pour les véhicules sur rail (DIN EN 45545-2) R24 | HL 1 - HL 2 |
L'Environnement De La Conformité Des Produits
| La Chine RoHS | Respectueux De L'Environnement L'Utilisation De La Période = 50 |
|---|---|
| Pour plus de détails sur les substances dangereuses aller sur l'onglet “Téléchargements”, Catégorie “déclaration du Fabricant” |
Les Classifications
eCl@ss 6.0Vingt sept million quarante neuf milleeCl@ss 7.0Vingt sept million quarante neuf mille deuxeCl@ss 8.0Vingt sept million quarante neuf mille deuxeCl@ss 9.0Vingt sept million quarante mille sept cent un
| Caractéristique | Valeur |
|---|---|
| Type d'accessoire (EF000215) | Autre |
| Accessoire (EF013236) | Oui |
| Pièce détachée (EF013237) | Non |
