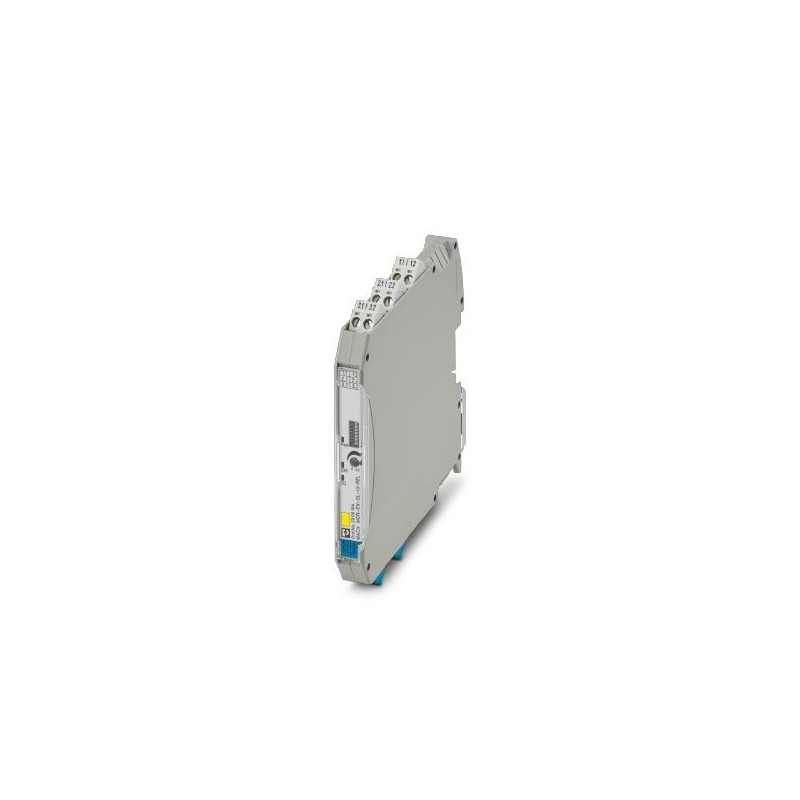

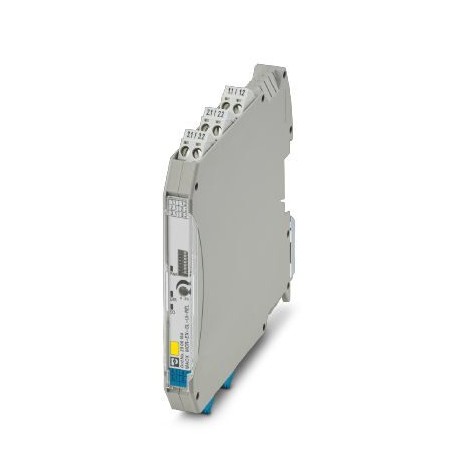

MACX MCR-EX-SL-UI-REL 2906164 PHOENIX CONTACT Limite de valor de parâmetro com Ex i de entrada para corrente.. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

MACX MCR-EX-SL-UI-REL 2906164 PHOENIX CONTACT Limite de valor de parâmetro com Ex i de entrada para corrente..

MACX MCR-EX-SL-UI-REL

2906164

PHOENIX_CONTACT

Limite de valor de parâmetro com Ex i de entrada para corrente ativa e sinais de tensão e um limite de valor de saída de relé (contato de comutação). Pode ser ajustado através do interruptor DIP e o potenciômetro, galvânica 3-forma de isolamento elétrico, até SIL2 (SC3), PLc Gato.1, conexão a parafuso.

Chave de valor limite com entrada intrinsecamente segura para sinais ativos de tensão e corrente e uma saída de relé de valor limite (contatos comutados). Ajustável com interruptor DIP e potenciômetro, separação galvânica de 3 vias, até SIL2 (SC3), PLc cat.1, conexão a parafuso.

Limit value switch with Ex i input for active current and voltage signals and a limit-value relay output (changeover contact). Can be set via DIP switch and potentiometer, galvanic 3-way electrical isolation, up to SIL2 (SC3), PLc Cat.1, screw connection.

Mais detalhes


Sensores > Amplificador de isolamento

Interface

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

Preço total: $572.65
Preço unitário: $572.65
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


Dados comerciais

Chave de encomenda2906164
Quantidade de embalagem1 UNID
ObservaçãoProduzido sob encomenda (sem devolução)
Página de catálogoPágina 168 (C-5-2019)
GTIN (EAN)4055626043173
Peso por unidade (exclusive embalagem)264,000 g
Número do imposto alfandegário85437090
País de origemDE (Alemanha)

Desenhos

Block diagram

Block diagram

Pictogram

Pictogram

Voltar para cima

Dimensions

Width12.5 mm
Height99 mm
Depth114.5 mm
Voltar para cima

Ambient conditions

Ambient temperature (operation)-20 °C ... 65 °C (Any mounting position)
Ambient temperature (storage/transport)-40 °C ... 85 °C
Maximum altitude≤ 2000 m
Permissible humidity (operation)5 % ... 95 % (non-condensing)
Degree of protectionIP20
Noise immunityEN 61000-6-2 When being exposed to interference, there may be minimal deviations.
Voltar para cima

Input data

Signal inputIntrinsically safe
Voltage input signal0.1 V ... 10 V
Current input signal0.2 mA ... 20 mA
0.18 mA ... 21 mA (Maximum range)
Input resistance of voltage input> 100 kΩ
Input resistance current input< 28 Ω
Switching hysteresisoff: approx. 0.5 %, on: approx. 1 %
Line fault detectionBreak U
Short circuit U > 10.8 V, I > 21.1 mA
Voltar para cima

Output data

Output nameRelay output
Contact type1 PDT
Contact materialAgSnO2, hard gold-plated
Max. switching current≤ 4 A AC (cos phi = 1)
≤ 1 A DC (ohmic load, 24 V DC, 50 mW)
≤ 0.2 A DC (ohmic load, 120 V DC)
Mechanical service life≤ 107cycles
Voltar para cima

Power supply

Nominal supply voltage24 V DC
Supply voltage range9.6 V DC ... 30 V DC (12 V DC ... 24 V DC (-20 % ... +25 %))
Typical current consumption38 mA (24 V DC)
Max. current consumption90 mA (10 V DC)
Power dissipation< 0.9 W
Power consumption≤ 1.2 W
Voltar para cima

Connection data

Connection methodScrew connection
Stripping length7 mm
Screw threadM3
Conductor cross section solid0.2 mm² ... 2.5 mm²
Conductor cross section flexible0.2 mm² ... 2.5 mm²
Conductor cross section AWG24 ... 14
Torque0.5 Nm ... 0.6 Nm
Voltar para cima

Connection data 2

Connection nameTest socket
Max. diameter2 mm
Voltar para cima

General

Maximum transmission error0.1 %
Maximum temperature coefficient0.01 %/K
Step response (0–99%)≤ 22 ms
Status displayGreen LED (supply voltage, PWR)
Red LED, flashing (line, sensor error, ERR)
Yellow LED (switching output)
Degree of pollution2
Overvoltage categoryII
Electromagnetic compatibilityConformance with EMC directive
Interference emissionEN 61000-6-4
Housing materialPA 6.6-FR
DesignationInput/output
Electrical isolation375 V (Peak value in accordance with EN 60079-11)
DesignationInput/output/supply, DIN rail connector
Electrical isolation300 Vrms(Rated insulation voltage (overvoltage category II; degree of pollution 2, safe isolation as per EN 61010-1))
2.5 kV (50 Hz, 1 min., test voltage)
DesignationInput/supply, DIN rail connector
Electrical isolation375 V (Peak value in accordance with EN 60079-11)
Voltar para cima

Safety data

Input voltage Ui30 V (Current and voltage input)
Input current Ii120 mA (Current and voltage input)
Input power Pi900 mW (Current and voltage input)
Max. internal inductance Linegligible
Max. internal capacitance Ci75 nF (for current input)
Max. output voltage Uo0 V DC (Current input)
Max. output current Io0 mA (Current input)
Max. output power Po0 mW (Current input)
GroupIIC
Max. external inductivity Lo100 mH
Max. external capacitance Co3.3 µF
GroupIIC
Max. external inductivity Lo5 mH
Max. external capacitance Co4.7 µF
GroupIIC
Max. external inductivity Lo1 mH
Max. external capacitance Co6.3 µF
GroupIIB/IIIC
Max. external inductivity Lo100 mH
Max. external capacitance Co16 µF
GroupIIB/IIIC
Max. external inductivity Lo5 mH
Max. external capacitance Co24 µF
GroupIIB/IIIC
Max. external inductivity Lo1 mH
Max. external capacitance Co35 µF
Safety-related maximum voltage Um253 V AC
Voltar para cima

Standards and Regulations

Electromagnetic compatibilityConformance with EMC directive
Noise emissionEN 61000-6-4
GroupIIC
IIC
IIC
IIB/IIIC
IIB/IIIC
IIB/IIIC
Voltar para cima

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSEnvironmentally Friendly Use Period = 50
For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
Voltar para cima

Classificações

eCl@ss

eCl@ss 4.027210100
eCl@ss 4.127210100
eCl@ss 5.027210100
eCl@ss 5.127210100
eCl@ss 6.027210100
eCl@ss 7.027210120
eCl@ss 8.027210120
eCl@ss 9.027210120
Voltar para cima

ETIM

ETIM 4.0EC002653
ETIM 5.0EC002653
ETIM 6.0EC002653
ETIM 7.0EC002653
Voltar para cima

ETIM for 2906164 Sensores (EC002653)
Característica Valor
Tipo de fonte de alimentação (EF001469) Outro
Tensão de alimentação nominal em DC (EF007078) 9.6 V
Número de faixas de entrada -60 mV ... +60 mV (EF006927) 0
Número de faixas de entrada -100 mV ... +100 mV (EF006912) 0
Número de faixas de entrada -300 mV ... +300 mV (EF006920) 0
Número de faixas de entrada -500 mV ... +500 mV (EF006926) 0
Número de faixas de entrada -1 V ... +1 V (EF006906) 0
Número de faixas de entrada -2 V ... +2 V (EF006913) 0
Número de faixas de entrada -2,5 V ... +2,5 V (EF006915) 0
Número de faixas de entrada -5 V ... +5 V (EF006923) 0
Número de faixas de entrada -10 V ... +10 V (EF006909) 0
Número de faixas de entrada -20 V ... +20 V (EF006917) 0
Número de faixas de entrada 0 mV ... 60 mV (EF006905) 0
Número de faixas de entrada 0 mV ... 100 mV (EF006893) 0
Número de faixas de entrada 0 mV ... 200 mV (EF006898) 0
Número de faixas de entrada 0 mV ... 300 mV (EF006901) 0
Número de faixas de entrada 0 mV ... 500 mV (EF006904) 0
Número de faixas de entrada 0 V ... 1 V (EF006890) 0
Número de faixas de entrada 0 V ... 2 V (EF006894) 0
Número de faixas de entrada 0 V ... 2,5 V (EF006895) 0
Número de faixas de entrada 0 V ... 5 V (EF006903) 0
Número de faixas de entrada 0 V ... 10 V (EF006892) 1
Número de faixas de entrada 0 V ... 20 V (EF006897) 0
Número de faixas de entrada 0 V ... 24 V (EF006899) 0
Número de faixas de entrada 0 V ... 30 V (EF006900) 0
Número de faixas de entrada 1 V ... 5 V (EF006907) 0
Número de faixas de entrada 2 V ... 10 V (EF006914) 0
Número de faixas de entrada +5 V ... -5 V (EF006889) 0
Número de faixas de entrada +10 V ... -10 V (EF006888) 0
Número de faixas de entrada 5 V ... 0 V (EF006924) 0
Número de faixas de entrada 5 V ... 1 V (EF006925) 0
Número de faixas de entrada 10 V ... 0 V (EF006910) 0
Número de faixas de entrada 10 V ... 2 V (EF006911) 0
Número de faixas de entrada 0 mA ... 5 mA (EF006902) 0
Número de faixas de entrada 0 mA ... 10 mA (EF006891) 0
Número de faixas de entrada 0 mA ... 20 mA (EF006896) 1
Número de faixas de entrada 4 mA ... 20 mA (EF006921) 1
Número de faixas de entrada -5 mA ... +5 mA (EF006922) 0
Número de faixas de entrada -10 mA ... +10 mA (EF006908) 0
Número de faixas de entrada -20 mA ... +20 mA (EF006916) 0
Número de faixas de entrada 20 mA ... 0 mA (EF006918) 0
Número de faixas de entrada 20 mA ... 4 mA (EF006919) 0
Número de faixas de saída -60 mV ... +60 mV (EF006880) 0
Número de faixas de saída -100 mV ... +100 mV (EF006865) 0
Número de faixas de saída -300 mV ... +300 mV (EF006873) 0
Número de faixas de saída -500 mV ... +500 mV (EF006879) 0
Número de faixas de saída -1 V ... +1 V (EF006859) 0
Número de faixas de saída -2 V ... +2 V (EF006866) 0
Número de faixas de saída -2,5 V ... +2,5 V (EF006868) 0
Número de faixas de saída -5 V ... +5 V (EF006876) 0
Número de faixas de saída -10 V ... +10 V (EF006862) 0
Número de faixas de saída -20 V ... +20 V (EF006870) 0
Número de faixas de saída 0 mV ... 60 mV (EF006858) 0
Número de faixas de saída 0 mV ... 100 mV (EF006846) 0
Número de faixas de saída 0 mV ... 200 mV (EF006851) 0
Número de faixas de saída 0 mV ... 300 mV (EF006854) 0
Número de faixas de saída 0 mV ... 500 mV (EF006857) 0
Número de faixas de saída 0 V ... 1 V (EF006843) 0
Número de faixas de saída 0 V ... 2 V (EF006847) 0
Número de faixas de saída 0 V ... 2,5 V (EF006848) 0
Número de faixas de saída 0 V ... 5 V (EF006856) 0
Número de faixas de saída 0 V ... 10 V (EF006845) 0
Número de faixas de saída 0 V ... 20 V (EF006850) 0
Número de faixas de saída 0 V ... 24 V (EF006852) 0
Número de faixas de saída 0 V ... 30 V (EF006853) 0
Número de faixas de saída 1 V ... 5 V (EF006860) 0
Número de faixas de saída 2 V ... 10 V (EF006867) 0
Número de faixas de saída +5 V ... -5 V (EF006842) 0
Número de faixas de saída +10 V ... -10 V (EF006841) 0
Número de faixas de saída 5 V ... 0 V (EF006877) 0
Número de faixas de saída 5 V ... 1 V (EF006878) 0
Número de faixas de saída 10 V ... 0 V (EF006863) 0
Número de faixas de saída 10 V ... 2 V (EF006864) 0
Número de faixas de saída 0 mA ... 5 mA (EF006855) 0
Número de faixas de saída 0 mA ... 10 mA (EF006844) 0
Número de faixas de saída 0 mA ... 20 mA (EF006849) 0
Número de faixas de saída 4 mA ... 20 mA (EF006874) 0
Número de faixas de saída -5 mA ... +5 mA (EF006875) 0
Número de faixas de saída -10 mA ... +10 mA (EF006861) 0
Número de faixas de saída -20 mA ... +20 mA (EF006869) 0
Número de faixas de saída 20 mA ... 0 mA (EF006871) 0
Número de faixas de saída 20 mA ... 4 mA (EF006872) 0
Saída de mensagem de mau funcionamento (EF007499) Não
Intrinsecamente seguro de acordo com a norma EN 60947-5-6 NAMUR (EF007112) Não
Altura (EF000040) 112.5 mm
Largura (EF000008) 12.5 mm
Profundidade (EF000049) 113.7 mm
Consumo (potência em VA) (EF000346) 1.2 W
Temperatura de operação (EF002393) -20 °C
Desvio de temperatura (EF007507) 0.01 %/K
Tipo de construção do dispositivo (EF007276) Dispositivo incorporado
Acabamento da conexão elétrica (EF003961) Ligação com parafuso
Método de montagem (EF000003) Calha de suporte com montagem de encaixe
Grau de proteção (IP) (EF005474) IP20
