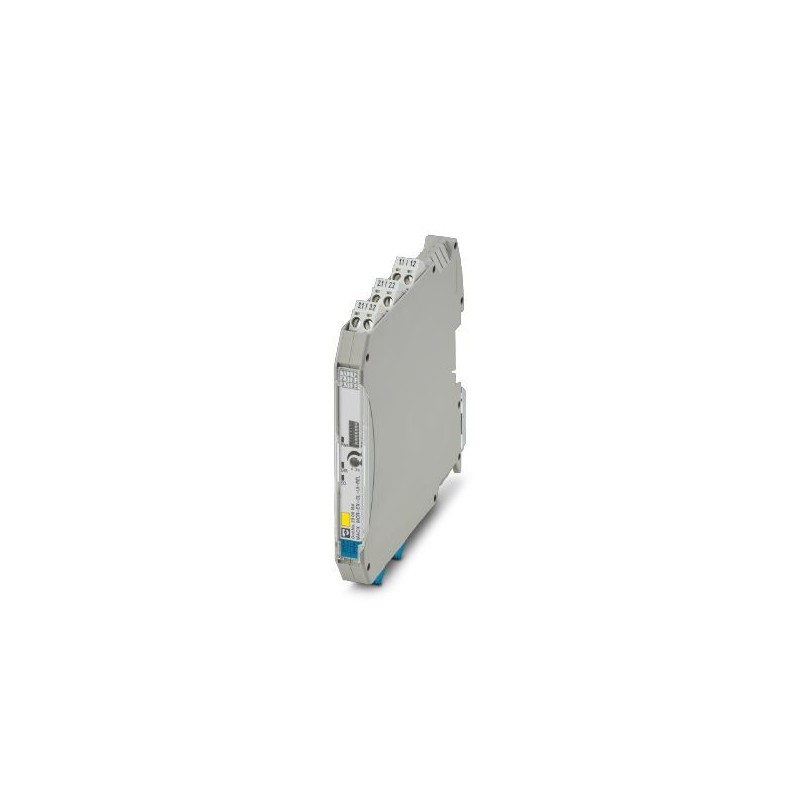

MACX MCR-EX-SL-UI-REL 2906164 PHOENIX CONTACT Commutateur de valeur limite avec entrée de sécurité intrinsèq.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

MACX MCR-EX-SL-UI-REL 2906164 PHOENIX CONTACT Commutateur de valeur limite avec entrée de sécurité intrinsèq..

MACX MCR-EX-SL-UI-REL

2906164

PHOENIX_CONTACT

Commutateur de valeur limite avec entrée de sécurité intrinsèque pour signaux actifs de courant et de tension et une sortie relais de valeur limite (contact inverseur). Réglage via le sélecteur de codage (DIP) et le potentiomètre, isolation galvanique à 3 voies, jusqu'à SIL2 (SC3), PLc cat.1, raccordement vissé.

Interrupteur de valeurs limites avec entrée à sécurité intrinsèque pour les signaux de tension et de courant actifs et une sortie relais de valeurs limites (contacts commutés). Réglable avec interrupteur DIP et potentiomètre, séparation galvanique à 3 voies, jusqu’à SIL2 (SC3), PLc cat.1, raccord à vis.

Plus de détails


Détecteurs > Amplificateur séparateur

Interface

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

Prix total: $564.44
Prix unitaire: $564.44
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Données commerciales

Code de commande2906164
Unité de conditionnement1 pcs
RemarqueFabrication à la commande (pas de reprise)
Page cataloguePage 168 (C-5-2019)
GTIN4055626043173
Poids par pièce (hors emballage)0,264 KGM
Numéro du tarif douanier85437090
Pays d'origineDE (Allemagne)

Schémas

Schéma de connexion

Schéma de connexion

Pictogramme

Pictogramme

Haut de la page

Dimensions

Largeur12,5 mm
Hauteur99 mm
Profondeur114,5 mm
Haut de la page

Conditions ambiantes

Température ambiante (fonctionnement)-20 °C ... 65 °C (Position de montage au choix)
Température ambiante (stockage/transport)-40 °C ... 85 °C
Hauteur max.≤ 2000 m
Humidité de l'air admissible (service)5 % ... 95 % (pas de condensation)
Indice de protectionIP20
ImmunitéEN 61000-6-2 De faibles écarts peuvent survenir lors de perturbations.
Haut de la page

Données d'entrée

Entrée de signalà sécurité intrinsèque
Signal d'entrée tension0,1 V ... 10 V
Signal d'entrée courant0,2 mA ... 20 mA
0,18 mA ... 21 mA (Plage maximum)
Résistance d'entrée entrée tension> 100 kΩ
Résistance d'entrée entrée courant< 28 Ω
Hystérésis de commutationoff : env. 0,5 %, on : env. 1 %
Détection de défaut de ligneRupture U
Court-circuit U > 10,8 V, I > 21,1 mA
Haut de la page

Données de sortie

Dénomination sortieSortie à relais
Type de contact1 inverseur
Matériau des contactsAgSnO2, doré
Courant de commutation maximal≤ 4 A AC (cos phi = 1)
≤ 1 A DC (charge ohmique, 24 V DC, 50 mW)
≤ 0,2 A DC (charge ohmique, 120 V DC)
Durée de vie mécanique≤ 107cycles
Haut de la page

Alimentation

Tension nominale d'alimentation24 V DC
Plage de tension d'alimentation9,6 V DC ... 30 V DC (12 V DC ... 24 V DC (-20 % ... +25 %))
Courant absorbé typique38 mA (24 V DC)
Courant max. absorbé90 mA (10 V DC)
Puissance dissipée< 0,9 W
Consommation de puissance≤ 1,2 W
Haut de la page

Caractéristiques de raccordement

Type de raccordementRaccordement vissé
Longueur à dénuder7 mm
Filetage visM3
Section de conducteur rigide0,2 mm² ... 2,5 mm²
Section de conducteur souple0,2 mm² ... 2,5 mm²
Section conduct. AWG24 ... 14
Couple de serrage0,5 Nm ... 0,6 Nm
Haut de la page

Caractéristiques de raccordement 2

Dénomination connexionAlvéole pour fiche test
Diamètre max.2 mm
Haut de la page

Généralités

Erreur de transmission max.0,1 %
Coefficient de température max.0,01 %/K
Réponse indicielle (0 - 99 %)≤ 22 ms
Affichage d'étatLED verte (tension d'alimentation, PWR)
LED rouge clignotante (erreur câble, capteur, ERR)
LED jaune (sortie de couplage)
Degré de pollution2
Catégorie de surtensionII
Compatibilité électromagnétiqueConformité à la directive CEM
EmissionEN 61000-6-4
Matériau du boîtierPA 6.6-FR
DénominationEntrée/sortie
Isolation galvanique375 V (Valeur de crête selon EN 60079-11)
DénominationSortie/entrée/alimentation, connecteur sur profilé
Isolation galvanique300 Veff(Tension assignée d'isolement (catégorie de surtension II, degré de pollution 2, isolement sécurisé selon EN 61010-1))
2,5 kV (50 Hz, 1 min., tension d'essai)
DénominationEntrée / alimentation, connecteur sur profilé
Isolation galvanique375 V (Valeur de crête selon EN 60079-11)
Haut de la page

Données relatives à la sécurité

Tension d'entrée Ui30 V (Entrée électrique et entrée de tension)
Courant d'entrée Ii120 mA (Entrée électrique et entrée de tension)
Puissance d'entrée Pi900 mW (Entrée électrique et entrée de tension)
Inductance interne max. Linégligeable
Capacité interne max. Ci75 nF (à l'entrée de courant)
Tension de sortie max. Uo0 V DC (Entrée courant)
Courant de sortie max. Io0 mA (Entrée courant)
Puissance de sortie max. Po0 mW (Entrée courant)
GroupeIIC
Inductance extérieure maximale Lo100 mH
Capacité extérieure maximale Co3,3 µF
GroupeIIC
Inductance extérieure maximale Lo5 mH
Capacité extérieure maximale Co4,7 µF
GroupeIIC
Inductance extérieure maximale Lo1 mH
Capacité extérieure maximale Co6,3 µF
GroupeIIB/IIIC
Inductance extérieure maximale Lo100 mH
Capacité extérieure maximale Co16 µF
GroupeIIB/IIIC
Inductance extérieure maximale Lo5 mH
Capacité extérieure maximale Co24 µF
GroupeIIB/IIIC
Inductance extérieure maximale Lo1 mH
Capacité extérieure maximale Co35 µF
Tension maximale de sécurité Um253 V AC
Haut de la page

Normes et spécifications

Compatibilité électromagnétiqueConformité à la directive CEM
EmissionEN 61000-6-4
GroupeIIC
IIC
IIC
IIB/IIIC
IIB/IIIC
IIB/IIIC
Haut de la page

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Téléchargements » contient des informations détaillées sur les substances dangereuses.
Haut de la page

Classifications

eCl@ss

eCl@ss 4.027210100
eCl@ss 4.127210100
eCl@ss 5.027210100
eCl@ss 5.127210100
eCl@ss 6.027210100
eCl@ss 7.027210120
eCl@ss 8.027210120
eCl@ss 9.027210120
Haut de la page

ETIM

ETIM 4.0EC002653
ETIM 5.0EC002653
ETIM 6.0EC002653
ETIM 7.0EC002653
Haut de la page

ETIM for 2906164 Détecteurs (EC002653)
Caractéristique Valeur
Type d'alimentation électrique (EF001469) Autre
Tension d'alimentation assignée CC (EF007078) 9.6 V
Nombre de plages d'entrée -60 mV ... +60 mV (EF006927) 0
Nombre de plages d'entrée -100 mV ... +100 mV (EF006912) 0
Nombre de plages d'entrée -300 mV ... +300 mV (EF006920) 0
Nombre de plages d'entrée -500 mV ... +500 mV (EF006926) 0
Nombre de plages d'entrée -1 V ... +1 V (EF006906) 0
Nombre de plages d'entrée -2 V ... +2 V (EF006913) 0
Nombre de plages d'entrée -2,5 V ... +2,5 V (EF006915) 0
Nombre de plages d'entrée -5 V ... +5 V (EF006923) 0
Nombre de plages d'entrée -10 V ... +10 V (EF006909) 0
Nombre de plages d'entrée -20 V ... +20 V (EF006917) 0
Nombre de plages d'entrée 0 mV ... 60 mV (EF006905) 0
Nombre de plages d'entrée 0 mV ... 100 mV (EF006893) 0
Nombre de plages d'entrée 0 mV ... 200 mV (EF006898) 0
Nombre de plages d'entrée 0 mV ... 300 mV (EF006901) 0
Nombre de plages d'entrée 0 mV ... 500 mV (EF006904) 0
Nombre de plages d'entrée 0 V ... 1 V (EF006890) 0
Nombre de plages d'entrée 0 V ... 2 V (EF006894) 0
Nombre de plages d'entrée 0 V ... 2,5 V (EF006895) 0
Nombre de plages d'entrée 0 V ... 5 V (EF006903) 0
Nombre de plages d'entrée 0 V ... 10 V (EF006892) 1
Nombre de plages d'entrée 0 V ... 20 V (EF006897) 0
Nombre de plages d'entrée 0 V ... 24 V (EF006899) 0
Nombre de plages d'entrée 0 V ... 30 V (EF006900) 0
Nombre de plages d'entrée 1 V ... 5 V (EF006907) 0
Nombre de plages d'entrée 2 V ... 10 V (EF006914) 0
Nombre de plages d'entrée +5 V ... -5 V (EF006889) 0
Nombre de plages d'entrée +10 V ... -10 V (EF006888) 0
Nombre de plages d'entrée 5 V ... 0 V (EF006924) 0
Nombre de plages d'entrée 5 V ... 1 V (EF006925) 0
Nombre de plages d'entrée 10 V ... 0 V (EF006910) 0
Nombre de plages d'entrée 10 V ... 2 V (EF006911) 0
Nombre de plages d'entrée 0 mA ... 5 mA (EF006902) 0
Nombre de plages d'entrée 0 mA ... 10 mA (EF006891) 0
Nombre de plages d'entrée 0 mA ... 20 mA (EF006896) 1
Nombre de plages d'entrée 4 mA ... 20 mA (EF006921) 1
Nombre de plages d'entrée -5 mA ... +5 mA (EF006922) 0
Nombre de plages d'entrée -10 mA ... +10 mA (EF006908) 0
Nombre de plages d'entrée -20 mA ... +20 mA (EF006916) 0
Nombre de plages d'entrée 20 mA ... 0 mA (EF006918) 0
Nombre de plages d'entrée 20 mA ... 4 mA (EF006919) 0
Nombre de plages de sortie -60 mV ... +60 mV (EF006880) 0
Nombre de plages de sortie -100 mV ... +100 mV (EF006865) 0
Nombre de plages de sortie -300 mV ... +300 mV (EF006873) 0
Nombre de plages de sortie -500 mV ... +500 mV (EF006879) 0
Nombre de plages de sortie -1 V ... +1 V (EF006859) 0
Nombre de plages de sortie -2 V ... +2 V (EF006866) 0
Nombre de plages de sortie -2,5 V ... +2,5 V (EF006868) 0
Nombre de plages de sortie -5 V ... +5 V (EF006876) 0
Nombre de plages de sortie -10 V ... +10 V (EF006862) 0
Nombre de plages de sortie -20 V ... +20 V (EF006870) 0
Nombre de plages de sortie 0 mV ... 60 mV (EF006858) 0
Nombre de plages de sortie 0 mV ... 100 mV (EF006846) 0
Nombre de plages de sortie 0 mV ... 200 mV (EF006851) 0
Nombre de plages de sortie 0 mV ... 300 mV (EF006854) 0
Nombre de plages de sortie 0 mV ... 500 mV (EF006857) 0
Nombre de plages de sortie 0 V ... 1 V (EF006843) 0
Nombre de plages de sortie 0 V ... 2 V (EF006847) 0
Nombre de plages de sortie 0 V ... 2,5 V (EF006848) 0
Nombre de plages de sortie 0 V ... 5 V (EF006856) 0
Nombre de plages de sortie 0 V ... 10 V (EF006845) 0
Nombre de plages de sortie 0 V ... 20 V (EF006850) 0
Nombre de plages de sortie 0 V ... 24 V (EF006852) 0
Nombre de plages de sortie 0 V ... 30 V (EF006853) 0
Nombre de plages de sortie 1 V ... 5 V (EF006860) 0
Nombre de plages de sortie 2 V ... 10 V (EF006867) 0
Nombre de plages de sortie +5 V ... -5 V (EF006842) 0
Nombre de plages de sortie +10 V ... -10 V (EF006841) 0
Nombre de plages de sortie 5 V ... 0 V (EF006877) 0
Nombre de plages de sortie 5 V ... 1 V (EF006878) 0
Nombre de plages de sortie 10 V ... 0 V (EF006863) 0
Nombre de plages de sortie 10 V ... 2 V (EF006864) 0
Nombre de plages de sortie 0 mA ... 5 mA (EF006855) 0
Nombre de plages de sortie 0 mA ... 10 mA (EF006844) 0
Nombre de plages de sortie 0 mA ... 20 mA (EF006849) 0
Nombre de plages de sortie 4 mA ... 20 mA (EF006874) 0
Nombre de plages de sortie -5 mA ... +5 mA (EF006875) 0
Nombre de plages de sortie -10 mA ... +10 mA (EF006861) 0
Nombre de plages de sortie -20 mA ... +20 mA (EF006869) 0
Nombre de plages de sortie 20 mA ... 0 mA (EF006871) 0
Nombre de plages de sortie 20 mA ... 4 mA (EF006872) 0
Sortie de signalisation de défaut (EF007499) Non
À sécurité intrinsèque selon EN 60947-5-6 NAMUR (EF007112) Non
Hauteur (EF000040) 112.5 mm
Largeur (EF000008) 12.5 mm
Profondeur (EF000049) 113.7 mm
Puissance absorbée (EF000346) 1.2 W
Température de fonctionnement (EF002393) -20 °C
Dérive de température (EF007507) 0.01 %/K
Type de boîtier (EF007276) Appareil encastré
Finition du raccordement électrique (EF003961) Borne à vis
Type de montage (EF000003) Barre profilée fixation à vis
Classe de protection (IP) (EF005474) IP20

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf 29 Mbytes

Commentaires: (0) ▲

Aucun commentaire sur le produit encore.

Écrire commentaire
Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
Recommandez-vous acheter ce produit?
  Captcha
  Écrire commentaire

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
