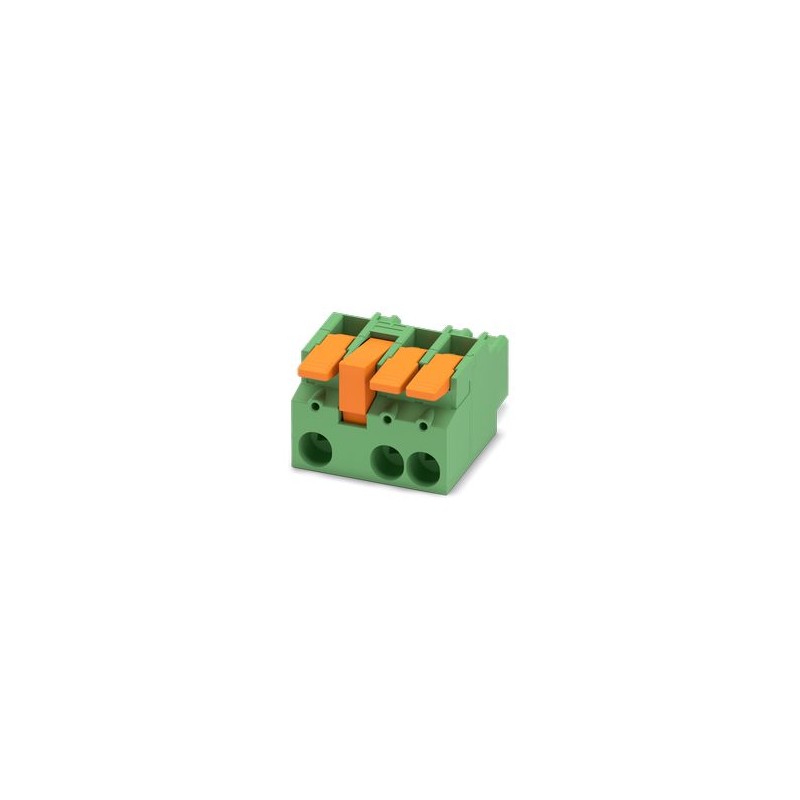

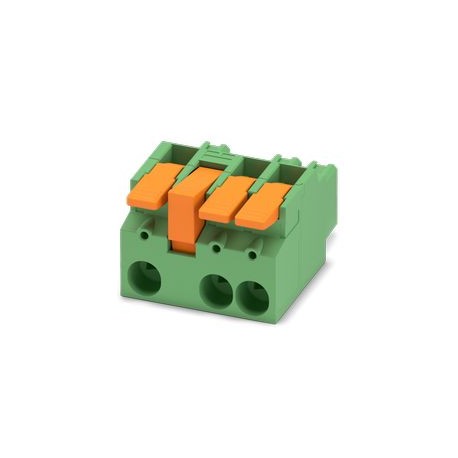

LPC 16 HC/ 3-STL2-10,16 1716825 PHOENIX CONTACT Conector para placa de circuito impresso, seção nominal: 16 ..
LPC 16 HC/ 3-STL2-10,16
1716825
PHOENIX_CONTACT
25
Conector para placa de circuito impresso, seção nominal: 16 mm², cor: verde, corrente nominal: 76 A, tensão nominal (III/2): 1000 V, superfície de contato: Sn, tipo de conexão de contato: Fêmea, número de linhas: 1, número de polos: 3, família de artigos: LPC 16 HC/.. - STL, passo: 10,16 mm, tipo de conexão: Conexão de alavanca push-in, direção de conexão do condutor/placa de circuito impresso: 0°, gancho de fixação: - sem gancho de fixação, sistema plug-in: COMBICON PC 16 avançado, travamento: Tranca de pressão, tipo de fixação: gatilho de trava, tipo de embalagem: caixa
Conector PCB, secção transversal nominal: 16 mm², cor: verde, corrente nominal: 76 A, tensão nominal (III/2): 1000 V, contactos de superfície: estanho, tipo de contacto: Fêmea, número de linhas: 1, número de polos: 3, família de artigos: LPC 16 HC/. -STL, passo: 10,16 mm, tipo de conexão: Alavanca push-in conexão, driver / PCB direção de conexão: 0°, gancho de fixação: - sem gancho de fixação, sistema plug-in: COMBICON PC 16 avançado, travamento: Lace lock, tipo de fixação: Flange de renda, tipo de embalagem: embalagem in a box
Conector de PCB, seção transversal nominal: 16 mm2, cor: verde, corrente nominal: 76 A, tensão de dimensionamento (III/2): 1000 V, superfície de contato: estanho, tipo de conexão de contato: fêmea, número de linhas: 1, número de polos: 3, série de produtos: LPC 16 HC/.. - STL, passo: 10,16mm, tipo de conexão: Conexão de empurrar com alavanca, direção de conexão driver/placa: 0°, gancho de trava: - sem gancho de trava, sistema de plugue: COMBICON PC 16 advanced, travamento: Tranca rápida, tipo de fixação: flange de trava, tipo de embalagem: embalagem
Conectores > Conector de cabo para conector de circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲| Linha de Produtos | Conectores COMBICON XL |
| Tipo de produto | Conector da placa de circuito impresso |
| Família de produtos | LPC 16 HC/.. -STL |
| Não. de polos | 3 |
| Passo | 10,16 milímetros |
| Número de linhas | 1 |
| Fixação de flange | Flange de travamento |
| Corrente nominal In | 76 A |
| Tensão nominal Un | 1000 V |
| Grau de contaminação | 3 |
| Resistividade de massa | 0,235 mΩ |
| Tensão de dimensionamento (III/3) | 1000 V |
| Dimensionamento de tensão de impulso (III / 3) | 8 kV |
| Tensão de dimensionamento (III/2) | 1000 V |
| Dimensionamento da tensão de impulso (III/2) | 8 kV |
| Tensão de dimensionamento (II/2) | 1000 V |
| Dimensionamento da tensão de impulso (II/2) | 6 kHz |
| Tecnologia de conexão | |
| Sistema de Conectores | COMBICON PC 16 Advanced |
| Seção nominal | 16 mm² |
| Tipo de conexão de contato | fêmea |
| Obstrução | |
| Tipo de fixação | Fecho de pressão |
| Fixação de flange | Flange de travamento |
| Conectando condutores | |
| Link | Conexão Push-to-Lever |
| Direção de conexão do condutor/placa | 0 ° |
| Seção transversal do condutor rígido | 0,75 mm² ... 16 mm² |
| Seção transversal flexível do condutor | 0,75 mm² ... 16 mm² |
| Seção transversal do condutor AWG | 18 ... 4 |
| Seção transversal do condutor flexível com terminal de fio sem colar de plástico | 0,75 mm² ... 16 mm² |
| Seção transversal do condutor flexível com lingueta montada e colar de plástico | 0,75 mm² ... 16 mm² |
| Medidor de amortecimento a x b / diâmetro | - / 5,4 mm |
| Comprimento da seção a ser descascada | 18 mm |
| Informações sobre materiais - contatos | |
| nota | Compatível com WEEE/RoHS, sem materiais roscados de acordo com IEC 60068-2-82/JEDEC JESD 201 |
| Material de contato | Liga de |
| Acabamento de superfície | Galvanizado a quente |
| Superfície metálica, ponto de conexão (camada superficial) | Estanho (10 - 16 μm Sn) |
| Zona de contato da superfície metálica (camada superficial) | Estanho (10 - 16 μm Sn) |
| Informação do material - caso | |
| Cor (Caixa) | Verde (6021) |
| Material isolante | PAPAI |
| Grupo de materiais isolantes | O |
| CTI de acordo com IEC 60112 | 600 |
| Classe de combustão de acordo com UL 94 | V0 |
| Dados de material - elemento de acionamento | |
| Cor (elemento de acionamento) | Laranja (2003) |
| Material isolante | PA GF |
| Grupo de materiais isolantes | O |
| CTI de acordo com IEC 60112 | 600 |
| Classe de combustão de acordo com UL 94 | V0 |
| Desenho dimensionado |  |
| Passo | 10,16 milímetros |
| Largura [w] | 43,84 mm |
| Altura [h] | 32,2 mm |
| Comprimento [l] | 56,3 milímetros |
| Nota para a operação | De acordo com a norma DIN EN 61984, os conectores COMBICON são conectores comutáveis não alimentados (COC). Para o uso pretendido, eles não devem ser conectados ou desconectados enquanto ainda estiverem energizados ou sob carga. |
| Conectando condutores | |
| Especificação de teste | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultado | Teste aprovado |
| Teste de Integridade e Estabilidade do Condutor | |
| Especificação de teste | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultado | Teste aprovado |
| Conexão e desconexão repetidas | |
| Especificação de teste | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultado | Teste aprovado |
| Teste de tração | |
| Especificação de teste | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Seção transversal do condutor/tipo de condutor/classificação da força de tração/valor real | 0,75 mm² / rígido / > 30 N |
| 0,75 mm² / flexível / > 30 N | |
| 16 mm² / rígido / > 100 N | |
| 16 mm² / flexível / > 100 N | |
| Inserção/Força de tração | |
| Resultado | Teste aprovado |
| Número de ciclos | 25 |
| Força de inserção por pólo aprox. | 8 N |
| Força de tração por pólo aprox. | 6 N |
| Resistência de letra | |
| Especificação de teste | EN 60068-2-70:1996-07 do RUÍDO |
| Resultado | Teste aprovado |
| Polarização & Codificação | |
| Especificação de teste | EN 60512-13-5:2006-11 RUÍDO |
| Resultado | Teste aprovado |
| Inspeção visual | |
| Especificação de teste | EN 60512-1-1:2003-01 do RUÍDO |
| Resultado | Teste aprovado |
| Controle dimensional | |
| Especificação de teste | EN 60512-1-2:2003-01 RUÍDO |
| Resultado | Teste aprovado |
| Teste de vibração | |
| Especificação de teste | EN 60068-2-6 do RUÍDO (VDE 0468-2-6): 2008-10 |
| frequência | 10 - 150 - 10 Hz |
| Velocidade de varredura | 1 oitava/min |
| Amplitude | 0,15 mm (10 Hz ... 60,1 Hz) |
| Velocidade de varredura | 20 m/s² (60,1 Hz ... 150 Hz) |
| Duração do teste por eixo | 2,5 h |
| Controle de vida elétrica | |
| Especificação de teste | EN 60512-9-1 do RUÍDO (VDE 0687-512-9-1): 2010-12 |
| Tensão de impulso vertical acima do nível do mar | 9,8 kV |
| Resistividade de massa R1 | 0,235 mΩ |
| R2 Resistividade de massa | 0,212 mΩ |
| Ciclos de manobra | 25 |
| Resistência de isolamento entre pólos contíguos | > 5 MΩ |
| Ar-condicionado | |
| Especificação de teste | 6988:1997-03 DA EN ISO DO RUÍDO |
| Tensão devido à corrosão | 0,2 dm3SABER2em 300 dm3/40 °C/1 ciclo |
| Estresse térmico | 105°C/168h |
| Tensão CA fixa | 4,26 kV |
| Condições ambientais | |
| Temperatura Ambiente (Operacional) | -40 °C ... 105 °C (dependendo da curva de redução) |
| Temperatura Ambiente (Armazenamento/Transporte) | -40 °C ... 70 °C |
| Umidade relativa (transporte e armazenamento) | 30 % ... 70 % |
| Temperatura Ambiente (Montagem) | -5 °C ... 100 °C |
| Testes térmicos Grupo de controle C | |
| Especificação de teste | EN 60512-5-1:2003-01 do RUÍDO |
| Número de postagens testadas | 6 |
| Resistência ao isolamento | |
| Especificação de teste | EN 60512-3-1:2003-01 do RUÍDO |
| Resistência de isolamento entre pólos contíguos | > 5 MΩ |
| Ciclagem de temperatura | |
| Especificação de teste | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultado | Teste aprovado |
| Folga e Folgas de Superfície 1. Coordenação do isolamento | |
| Especificação de teste | DIN EN 61984 (VDE 0627):2009-11 |
| Grupo de materiais isolantes | O |
| Resistência a correntes de superfície (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensão nominal de isolamento (III / 3) | 1000 V |
| Classificação de tensão de impulso (III/3) | 8 kV |
| Valor livre mínimo - intervalo não homogéneo (III/3) | 8 mm |
| Valor mínimo de vazamento (III/3) | 12,5 mm |
| Tensão nominal de isolamento (III / 2) | 1000 V |
| Classificação de tensão de impulso (III / 2) | 8 kV |
| Valor mínimo de fuga - gama não homogénea (III/2) | 8 mm |
| Valor mínimo de vazamento (III/2) | 8 mm |
| Classificação de tensão de isolamento (II/2) | 1000 V |
| Classificação de tensão de impulso (II/2) | 6 kHz |
| Valor mínimo de fuga - gama não homogénea (II/2) | 5,5 milímetros |
| Valor mínimo de fuga (II/2) | 5,5 milímetros |
| Folga e Folgas de Superfície 2. Coordenação do isolamento | |
| Especificação de teste | IEC 60664-1:2020-05 |
| Grupo de materiais isolantes | O |
| Resistência a correntes de superfície (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensão nominal de isolamento (III / 3) | 1000 V CA/CC |
| Classificação de tensão de impulso (III/3) | 8 kV |
| Valor livre mínimo - intervalo não homogéneo (III/3) | 8 mm |
| Valor mínimo de vazamento (III/3) | 12,5 mm |
| Tensão nominal de isolamento (III / 2) | 1500 V DC |
| Classificação de tensão de impulso (III / 2) | 10 kV |
| Valor mínimo de fuga - gama não homogénea (III/2) | 11 milímetros |
| Valor mínimo de vazamento (III/2) | 11 milímetros |
| Classificação de tensão de isolamento (II/2) | 1500 V DC |
| Classificação de tensão de impulso (II/2) | 8 kV |
| Valor mínimo de fuga - gama não homogénea (II/2) | 8 mm |
| Valor mínimo de fuga (II/2) | 8 mm |
| Embalagem | Embalado na caixa |
| Característica | Valor |
|---|---|
| Tipo de conexão mecânica (EF000064) | Outro |
| Tipo de contacto (EF001587) | Ficha |
| Número de linhas de contato da ficha (EF006935) | 1 |
| Contatos de espaçamento modular (EF007326) | 10.16 mm |
| Dimensão das conexões (EF006827) | 10.16 mm |
| Ângulo de contato/conexão do driver (EF007546) | Outro |
| Corrente nominal especificada In (EF008250) | 76 A |
| Tensão especificada de funcionamento (EF000228) | 1000 V |
| Tensão especificada de pico (EF002993) | 6 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.75 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.75 mm² |
| Secção da ligação de cabo rígido (EF007337) | 0.75 mm² |
| Acabamento da conexão elétrica (EF003961) | Conexão por terminal de mola |
| Tipo de cabo conectável (EF006816) | Cabo tubular |
| Material da superfície de contato (EF004020) | Estanho |
| Material de contato (EF007544) | Cobre |
| Material do corpo isolante (EF007543) | Poliamida |
| Material da caixa protetora (EF001596) | Outro |
| Cor da caixa (EF000136) | Verde |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
