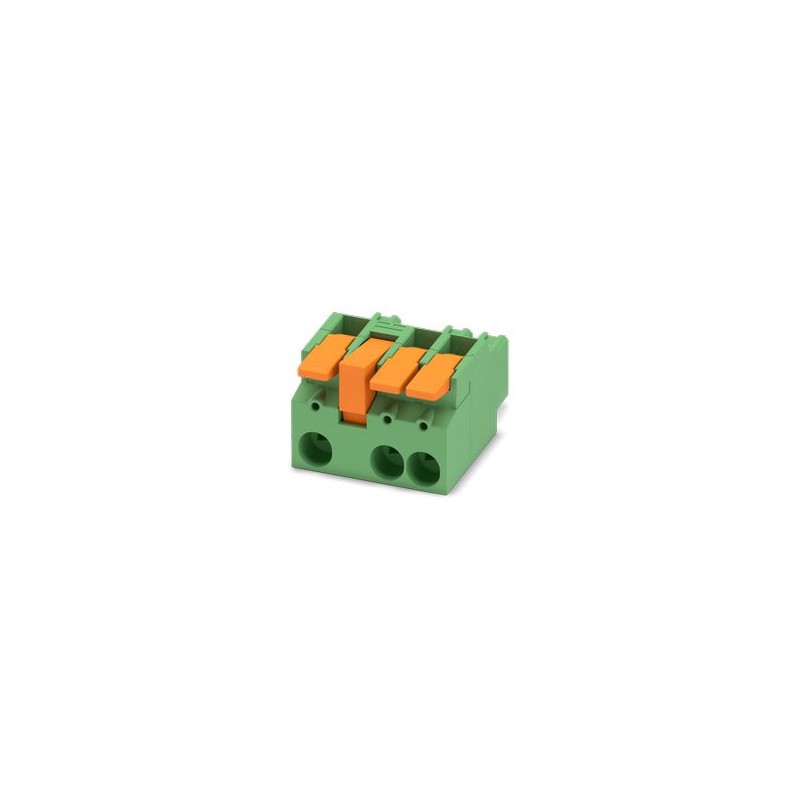

LPC 16 HC/ 3-STL2-10,16 1716825 PHOENIX CONTACT Conector de placa de circuito impreso, sección nominal: 16 m..
LPC 16 HC/ 3-STL2-10,16
1716825
PHOENIX_CONTACT
25
Conector de placa de circuito impreso, sección nominal: 16 mm², color: verde, corriente nominal: 76 A, tensión nominal (III/2): 1000 V, superficie de contacto: Sn, tipo de conexión del contacto: Hembra, número de filas: 1, número de polos: 3, familia de artículos: LPC 16 HC/..-STL, paso: 10,16 mm, tipo de conexión: Conexión push-in de palanca, dirección de conexión conductor/placa de circuito impreso: 0 °, gancho de sujeción: - sin gancho de sujeción, sistema enchufable: COMBICON PC 16 advanced, bloqueo: Bloqueo por encaje, tipo de sujeción: Gatillo de bloqueo, tipo de embalaje: empaquetado en caja
Conector PCB, sección transversal nominal: 16 mm2, color: verde, corriente nominal: 76 A, voltaje de dimensionamiento (III/2): 1000 V, superficie de contacto: estaño, tipo de conexión de contacto: hembra, número de filas: 1, número de polos: 3, serie de productos: LPC 16 HC/.. -STL, paso: 10,16 mm, tipo de conexión: Conexión de empuje con palanca, dirección de conexión conductor/placa: 0 °, gancho de bloqueo: - sin gancho de bloqueo, sistema de enchufe: COMBICON PC 16 avanzado, bloqueo: Cierre de presión, tipo de fijación: Brida de bloqueo, tipo de envasado: empaquetado en caja
Conectores > Conector de cable para conector de circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Línea de productos | Conectores COMBICON XL |
| Tipo de producto | Conector de placa de circuito impreso |
| Familia de productos | LPC 16 HC/.. -STL |
| No. de postes | 3 |
| Paso | 10,16 milímetros |
| Número de filas | 1 |
| Brida de fijación | Brida de bloqueo |
| Corriente nominal IN | 76 A |
| Tensión nominal UN | 1000 V |
| Grado de contaminación | 3 |
| Resistividad de masa | 0,235 mΩ |
| Tensión de dimensionamiento (III/3) | 1000 V |
| Dimensionamiento de la tensión de impulso (III/3) | 8 kV |
| Tensión de dimensionamiento (III/2) | 1000 V |
| Dimensionamiento de la tensión de impulso (III/2) | 8 kV |
| Tensión de dimensionamiento (II/2) | 1000 V |
| Dimensionamiento de la tensión de impulso (II/2) | 6 kilociclos |
| Tecnología de conexión | |
| Sistema de conectores | COMBICON PC 16 avanzado |
| Sección nominal | 16 milímetros² |
| Tipo de conexión de contacto | hembra |
| Obstrucción | |
| Tipo de sujeción | Cierre a presión |
| Brida de fijación | Brida de bloqueo |
| Conexión de conductores | |
| Enlace | Conexión por empuje con palanca |
| Dirección de conexión conductor/placa | 0 ° |
| Sección transversal del conductor rígido | 0,75 mm² ... 16 mm² |
| Sección transversal flexible del conductor | 0,75 mm² ... 16 mm² |
| Sección transversal del conductor AWG | 18 ... 4 |
| Sección transversal de conductor flexible con terminal de cable sin collar de plástico | 0,75 mm² ... 16 mm² |
| Sección transversal de conductor flexible con lengüeta montada y collar de plástico | 0,75 mm² ... 16 mm² |
| Medidor de amortiguación a x b / diámetro | - / 5,4 mm |
| Longitud de la sección a pelar | 18 mm |
| Información sobre el material - contactos | |
| nota | Cumple con WEEE/RoHS, sin materiales roscados según IEC 60068-2-82/JEDEC JESD 201 |
| Material de contacto | Aleación de Cu |
| Acabado superficial | Galvanizado en caliente |
| Superficie metálica, punto de conexión (capa superficial) | Estaño (10 - 16 μm Sn) |
| Zona de contacto de la superficie metálica (capa superficial) | Estaño (10 - 16 μm Sn) |
| Información material - caso | |
| Color (Estuche) | Verde (6021) |
| Material aislante | PAPÁ |
| Grupo de materiales aislantes | El |
| CTI según IEC 60112 | 600 |
| Clase de combustibilidad según UL 94 | V0 |
| Datos de material - elemento de accionamiento | |
| Color (elemento de accionamiento) | Naranja (2003) |
| Material aislante | PA GF |
| Grupo de materiales aislantes | El |
| CTI según IEC 60112 | 600 |
| Clase de combustibilidad según UL 94 | V0 |
| Dibujo acotado |  |
| Paso | 10,16 milímetros |
| Anchura [w] | 43,84 mm |
| Altura [h] | 32,2 mm |
| Longitud [l] | 56,3 mm |
| Nota para la operación | De acuerdo con la norma DIN EN 61984, los conectores COMBICON son conectores conmutables sin alimentación (COC). Para el uso previsto, no deben enchufarse ni desconectarse cuando aún estén energizados o bajo carga. |
| Conexión de conductores | |
| Especificación de la prueba | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultado | Prueba superada |
| Prueba de integridad y estabilidad del conductor | |
| Especificación de la prueba | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultado | Prueba superada |
| Conexión y desconexión repetidas | |
| Especificación de la prueba | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultado | Prueba superada |
| Ensayo de tracción | |
| Especificación de la prueba | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Sección transversal del conductor/tipo de conductor/valor nominal de la fuerza de tracción/valor real | 0,75 mm² / rígido / > 30 N |
| 0,75 mm² / flexible / > 30 N | |
| 16 mm² / rígido / > 100 N | |
| 16 mm² / flexible / > 100 N | |
| Fuerza de inserción/tracción | |
| Resultado | Prueba superada |
| Número de ciclos | 25 |
| Fuerza de inserción por poste aprox. | 8 N |
| Fuerza de tracción por poste aprox. | 6 N |
| Resistencia de las letras | |
| Especificación de la prueba | DIN EN 60068-2-70:1996-07 |
| Resultado | Prueba superada |
| Polarización y codificación | |
| Especificación de la prueba | DIN EN 60512-13-5:2006-11 |
| Resultado | Prueba superada |
| Inspección visual | |
| Especificación de la prueba | DIN EN 60512-1-1:2003-01 |
| Resultado | Prueba superada |
| Control dimensional | |
| Especificación de la prueba | DIN EN 60512-1-2:2003-01 |
| Resultado | Prueba superada |
| Prueba de vibración | |
| Especificación de la prueba | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| frecuencia | 10 - 150 - 10 Hz |
| Velocidad de barrido | 1 octava/min |
| Amplitud | 0,15 mm (10 Hz ... 60,1 Hz) |
| Velocidad de barrido | 20 m/s² (60,1 Hz ... 150 Hz) |
| Duración de la prueba por eje | 2,5 h |
| Control de vida eléctrica | |
| Especificación de la prueba | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Tensión de impulso vertical sobre el nivel del mar | 9,8 kV |
| Resistividad de masa R1 | 0,235 mΩ |
| Resistividad de masa R2 | 0,212 mΩ |
| Ciclos de maniobra | 25 |
| Resistencia de aislamiento entre polos contiguos | > 5 MΩ |
| Climatizador | |
| Especificación de la prueba | DIN EN ISO 6988:1997-03 |
| Estrés debido a la corrosión | 0,2 dm3SABER2en 300 dm3/40 °C/1 ciclo |
| Estrés por efecto del calor | 105 °C/168 h |
| Voltaje fijo de CA | 4,26 kV |
| Condiciones ambientales | |
| Temperatura ambiente (en funcionamiento) | -40 °C ... 105 °C (dependiendo de la curva de reducción) |
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 70 °C |
| Humedad relativa (transporte y almacenamiento) | 30 % ... 70 % |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Prueba térmica Grupo de control C | |
| Especificación de la prueba | DIN EN 60512-5-1:2003-01 |
| Número de postes probados | 6 |
| Resistencia de aislamiento | |
| Especificación de la prueba | DIN EN 60512-3-1:2003-01 |
| Resistencia de aislamiento entre polos contiguos | > 5 MΩ |
| Ciclo de temperatura | |
| Especificación de la prueba | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultado | Prueba superada |
| Distancias de altura libre y de superficie 1. Coordinación del aislamiento | |
| Especificación de la prueba | DIN EN 61984 (VDE 0627):2009-11 |
| Grupo de materiales aislantes | El |
| Resistencia a corrientes superficiales (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensión nominal de aislamiento (III/3) | 1000 V |
| Tensión nominal de impulso (III/3) | 8 kV |
| Valor libre mínimo - gama no homogénea (III/3) | 8 milímetros |
| Valor mínimo de fuga (III/3) | 12,5 mm |
| Tensión nominal de aislamiento (III/2) | 1000 V |
| Tensión nominal de impulso (III/2) | 8 kV |
| Valor mínimo de fuga - rango no homogéneo (III/2) | 8 milímetros |
| Valor mínimo de fuga (III/2) | 8 milímetros |
| Tensión nominal de aislamiento (II/2) | 1000 V |
| Tensión nominal de impulso (II/2) | 6 kilociclos |
| Valor mínimo de fuga - rango no homogéneo (II/2) | 5,5 mm |
| Valor mínimo de fuga (II/2) | 5,5 mm |
| Distancias de altura libre y de superficie 2. Coordinación del aislamiento | |
| Especificación de la prueba | IEC 60664-1:2020-05 |
| Grupo de materiales aislantes | El |
| Resistencia a corrientes superficiales (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensión nominal de aislamiento (III/3) | 1000 V CA/CC |
| Tensión nominal de impulso (III/3) | 8 kV |
| Valor libre mínimo - gama no homogénea (III/3) | 8 milímetros |
| Valor mínimo de fuga (III/3) | 12,5 mm |
| Tensión nominal de aislamiento (III/2) | 1500 V CC |
| Tensión nominal de impulso (III/2) | 10 kV |
| Valor mínimo de fuga - rango no homogéneo (III/2) | 11 milímetros |
| Valor mínimo de fuga (III/2) | 11 milímetros |
| Tensión nominal de aislamiento (II/2) | 1500 V CC |
| Tensión nominal de impulso (II/2) | 8 kV |
| Valor mínimo de fuga - rango no homogéneo (II/2) | 8 milímetros |
| Valor mínimo de fuga (II/2) | 8 milímetros |
| Embalaje | Embalado en cartón |
| Característica | Valor |
|---|---|
| Tipo de conexión (EF000064) | Otros |
| Estilo de contacto (EF001587) | Bus |
| Número de filas de contactos de enchufe (EF006935) | 1 |
| Medida de la rejilla de los contactos (EF007326) | 10.16 mm |
| Dimensión modular de las conexiones (EF006827) | 10.16 mm |
| Contacto de ángulo/conexión del conductor (EF007546) | Otros |
| Corriente nominal In (EF008250) | 76 A |
| Tensión nominal (EF000228) | 1000 V |
| Picos de tensión nominal (EF002993) | 6 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.75 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.75 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.75 mm² |
| Ejecución de la conexión eléctrica (EF003961) | Conexión de abrazadera con resorte |
| Tipo de cable conectable (EF006816) | Cable tubular |
| Material de recubrimiento del contacto (EF004020) | Estaño |
| Material del contacto (EF007544) | Cobre |
| Material del cuerpo aislante (EF007543) | Poliamida (PA) |
| Material de carcasa (EF001596) | Otros |
| Color de la carcasa (EF000136) | Verde |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
