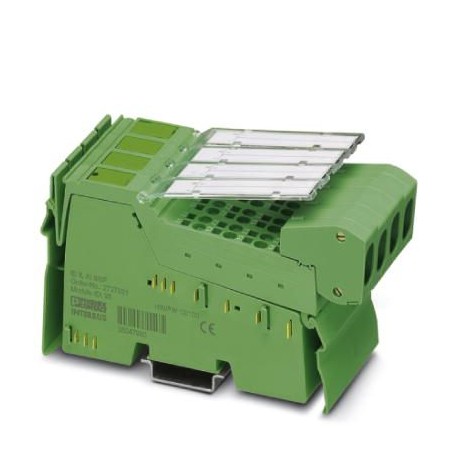

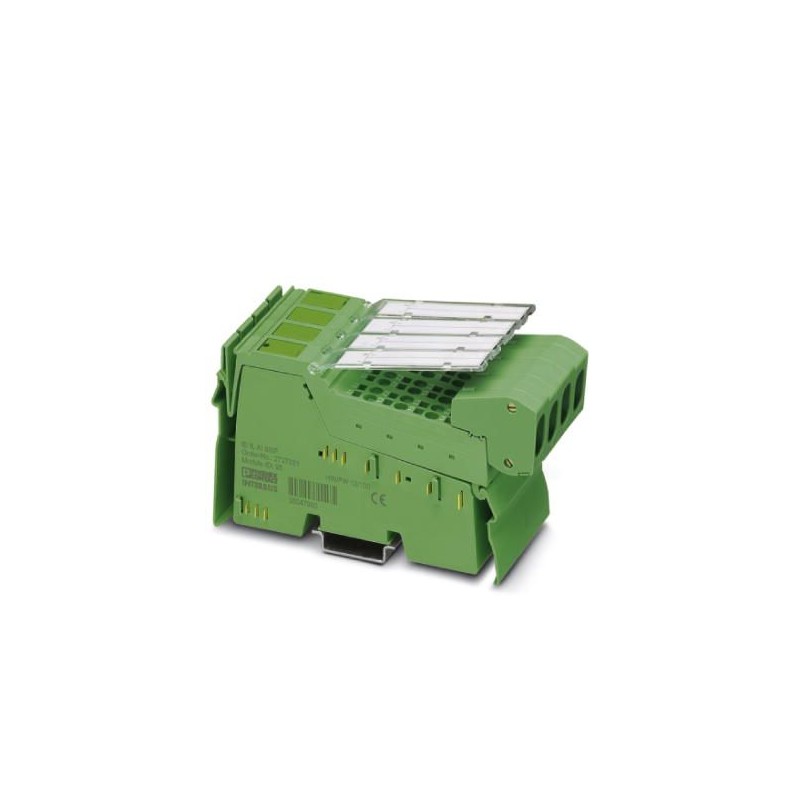

IB IL AI 8/SF-XC-PAC 2701159 PHOENIX CONTACT Módulo Inline
IB IL AI 8/SF-XC-PAC
2701159
PHOENIX_CONTACT
Módulo Inline
XC em linha, módulo de entrada analógica, entradas analógicas: 8, 0 V ... 5 V, -5 V ... 5 V, 0 V ... 10 V, -10 V ... 10 V, 0 V ... 25 V, -25 V ... 25 V, 0 V ... 50 V, 0 mA... 20 mA, 4 mA... 20 mA, -20 mA... 20 mA, 0 mA... 40 mA, -40 mA... 40 mA, tecnologia de conexão: 2 condutores, taxa de transmissão no barramento local: 500 kBit/s, variante de condições extremas, grau de proteção: IP20, incluindo conectores em linha e campos de marcação
E / S
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2701159 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 159 (C-6-2017) |
| GTIN | 4046356713849 |
| Peso por unidade (exclusive embalagem) | 213,000 GRM |
| Número do imposto alfandegário | 85389091 |
| País de origem | DE (Alemanha) |
Medidas
| Desenho de medidas | |
|---|---|
| Largura | 48,8 mm |
| Altura | 136,8 mm |
| Profundidade | 71,5 mm |
| Instrução para dimensões | Dimensões da caixa |
Condições ambiente
| Temperatura ambiente (funcionamento) | -25 °C ... 55 °C (Padrão) |
|---|---|
| -40 °C ... 70 °C (Avançado, veja o capítulo "Testado com sucesso: utilização em condições ambientais extremas" na ficha técnica.) | |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Umidade do ar admissível (funcionamento) | 10 % ... 95 % (conforme DIN EN 61131-2) |
| Umidade do ar admissível (armazenamento/transporte) | 10 % ... 95 % (conforme DIN EN 61131-2) |
| Pressão do ar (funcionamento) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Pressão de ar (armazenamento/transporte) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Grau de proteção | IP20 |
Interfaces
| Denominação | Bus local Inline |
|---|---|
| Tipo de conexão | Triagem de dados Inline |
| Velocidade de transmissão | 500 kBit/s |
| Tipo de conexão | Cobre |
Potenciais Inline
| Denominação | Alimentação da lógica (UL) |
|---|---|
| Tensão de alimentação | 7,5 V DC (através da triagem de potencial) |
| Consumo de energia | típ. 48 A |
| máx. 55 mA | |
| Denominação | Alimentação dos módulos analógicos (UANA) |
| Tensão de alimentação | 24 V DC |
| Faixa de tensão de alimentação | 19,2 V DC ... 30 V DC (Inclusive todas as tolerâncias, inclusive rypple) |
| Consumo de energia | típ. 24 mA |
| máx. 35 mA |
Entradas analógicas
| Descrição da entrada | Entradas de terminação simples, tensão ou corrente |
|---|---|
| Denominação entrada | Entradas analógicas |
| Quantidade de entradas | 8 |
| Tipo de conexão | Conector blindado Inline |
| Tecnologia de conexão | 2 condutores |
| Indicação sobre tecnologia de conexão | blindado |
| Tempo de transformação A/D | ca. 10 µs |
| Resolução A/D | 16 Bit |
| Frequência de corte (3 dB) | 3,5 kHz |
| Denominação de proteção | Proteção contra surtos, proteção contra sobrecorrente |
| Formatos de dados | IB IL, IB ST, IB RT, representação normalizada, formato PIO |
| Princípio de medição | Aproximação sucessiva |
| Resolução de valor de medição | 16 Bit (15 Bit + sinal) |
| Representação do valor de medição | 16 bits de complemento duplo |
| Sinal de entrada corrente | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| -20 mA ... 20 mA | |
| 0 mA ... 40 mA | |
| -40 mA ... 40 mA | |
| Resistência de entrada entrada de corrente | 25 Ω (Resistência de medição) |
| Sinal de entrada tensão | 0 V ... 5 V |
| -5 V ... 5 V | |
| 0 V ... 10 V | |
| -10 V ... 10 V | |
| 0 V ... 25 V | |
| -25 V ... 25 V | |
| 0 V ... 50 V | |
| Resistência de entrada entrada de tensão | > 240 kΩ |
| Filtragem | Passa-baixo de 1ª ordem |
Isolamento de potencial
| Faixa de teste | Alimentação 5-V remote Bus de entrada / alimentação 7,5-V (lógica Bus) 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentação 5 V remote Bus de saída / alimentação 7,5 V (lógica Bus) 500 V AC 50 Hz 1 min. | |
| Alimentação 7,5-V (lógica Bus) / alimentação 24-V UANA/ periféricos 500 V AC 50 Hz 1 min. | |
| Alimentação 7,5-V (lógica Bus), alimentação 24-V UANA/ terra funcional 500 V AC 50 Hz 1 min. | |
| Periféricos / Terra funcional 500 V AC 50 Hz 1 min. |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.027250303eCl@ss 4.127250303eCl@ss 5.027250303eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242601eCl@ss 8.027242601eCl@ss 9.027242601
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX AUTOMATION EN.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2701159-IB IL AI 8/SF-XC-PAC | 130 Kbytes |
|
