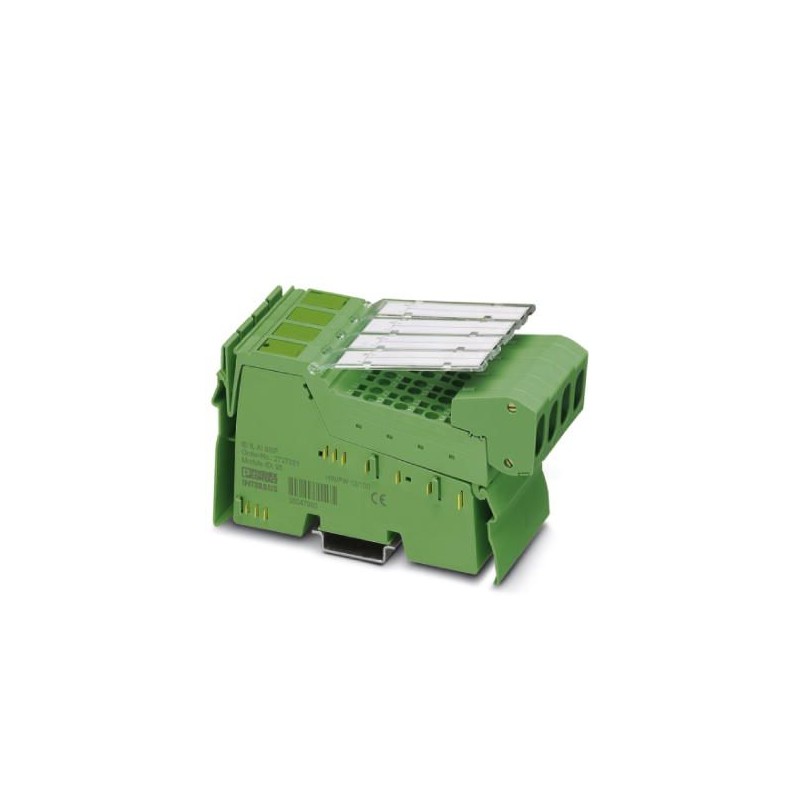

IB IL AI 8/SF-XC-PAC 2701159 PHOENIX CONTACT Morsetto Inline
IB IL AI 8/SF-XC-PAC
2701159
PHOENIX_CONTACT
Morsetto Inline
I / O
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2701159 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNI141 - |
| Pagina catalogo | Pagina 159 (C_6_2017) |
| GTIN | 4046356713849 |
| Peso per pezzo (confezione esclusa) | 213,000 g |
| Numero tariffa doganale | 85389091 |
| Paese di origine | DE (Germania) |
Dimensioni
| Disegno quotato | |
|---|---|
| Larghezza | 48,8 mm |
| Altezza | 136,8 mm |
| Profondità | 71,5 mm |
| Nota sulle dimensioni | Dimensioni |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 55 °C (Standard) |
|---|---|
| -40 °C ... 70 °C (Ampliato, vedere il capitolo "Testate con successo: impiego in condizioni ambientali estreme" nella scheda tecnica.) | |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (secondo DIN EN 61131-2) |
| Temperatura ambiente consentita (stoccaggio/trasporto) | 10 % ... 95 % (secondo DIN EN 61131-2) |
| Pressione aria (funzionamento) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Grado di protezione | IP20 |
Interfacce
| Denominazione | bus locale Inline |
|---|---|
| Collegamento | Ripartitore dati Inline |
| Velocità di trasmissione | 500 kBit/s |
| Fisica di trasmissione | Rame |
Potenziali Inline
| Denominazione | Alimentazione della logica (UL) |
|---|---|
| Tensione di alimentazione | 7,5 V DC (tramite ripartitore di potenziale) |
| Corrente assorbita | tip. 48 A |
| max. 55 mA | |
| Denominazione | Alimentazione del modulo analogico (UANA) |
| Tensione di alimentazione | 24 V DC |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Corrente assorbita | tip. 24 mA |
| max. 35 mA |
Ingressi analogici
| Descrizione dell'ingresso | Ingressi single ended, corrente o tensione |
|---|---|
| Denominazione ingresso | Ingressi analogici |
| Numero ingressi | 8 |
| Collegamento | Connettore schermato Inline |
| Tecnica di connessione | 2 conduttori |
| Indicazioni sulla tecnologia di connessione | schermato |
| Tempo di conversione A/D | ca. 10 µs |
| Risoluzione A/D | 16 Bit |
| Frequenza limite (3 dB) | 3,5 kHz |
| Nome protezione | Protezione contro le sovratensioni, protezione contro le sovracorrenti |
| Formato dei dati | IB IL, IB ST, IB RT, rappresentazione normalizzata, formato PIO |
| Principio di misura | approssimazione successiva |
| Risoluzione dei valori di misura | 16 bit (15 bit + segno) |
| Rappresentazione del valore misurato | 16 bit complemento a due |
| Segnale d'ingresso, corrente | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| -20 mA ... 20 mA | |
| 0 mA ... 40 mA | |
| -40 mA ... 40 mA | |
| Resistenza d'ingresso ingresso corrente | 25 Ω (Resistenza di misura) |
| Segnale d'ingresso, tensione | 0 V ... 5 V |
| -5 V ... 5 V | |
| 0 V ... 10 V | |
| -10 V ... 10 V | |
| 0 V ... 25 V | |
| -25 V ... 25 V | |
| 0 V ... 50 V | |
| Resistenza d'ingresso ingresso tensione | > 240 kΩ |
| Filtraggio | Passabasso 1° ordinamento |
Separazione del potenziale
| Test di verifica | Alimentazione 5 V bus remoto in ingresso / Alimentazione 7,5 V (logica bus) 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentazione 5 V bus remoto in uscita / Alimentazione 7,5 V (logica bus) 500 V AC 50 Hz 1 min. | |
| Alimentazione 7,5 V (logica bus), alimentazione 24 V UANA/ periferia 500 V AC 50 Hz 1 min. | |
| Alimentazione 7,5 V (logica bus), alimentazione 24 V UANA/ terra funzionale 500 V AC 50 Hz 1 min. | |
| Periferia/Terra funzionale 500 V AC 50 Hz 1 min. |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027250303eCl@ss 4.127250303eCl@ss 5.027250303eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242601eCl@ss 8.027242601eCl@ss 9.027242601
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX AUTOMAZIONE IT.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2701159-IB IL AI 8/SF-XC-PAC | 130 Kbytes |
|
