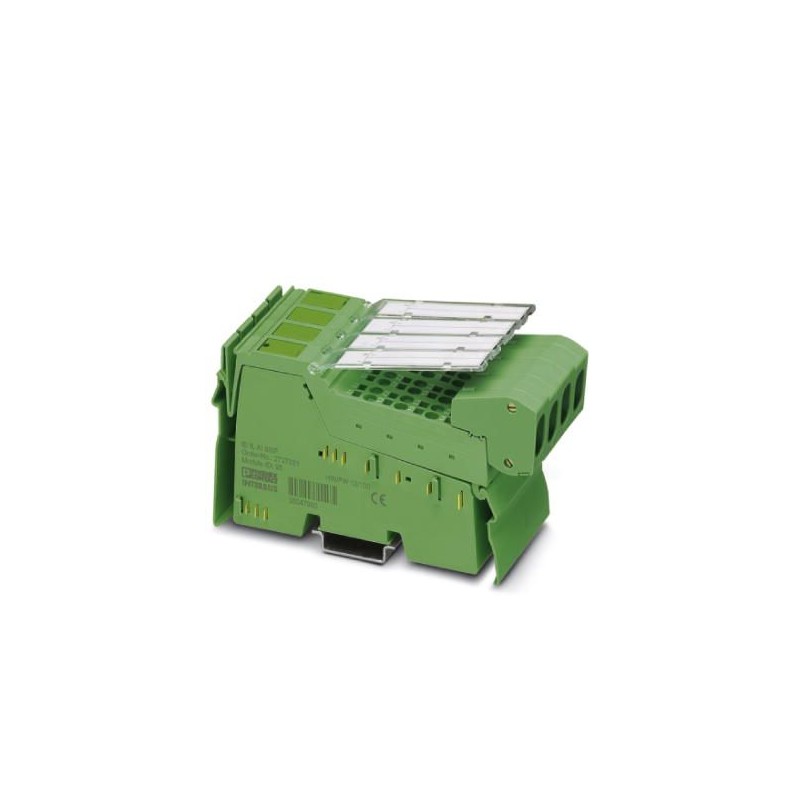

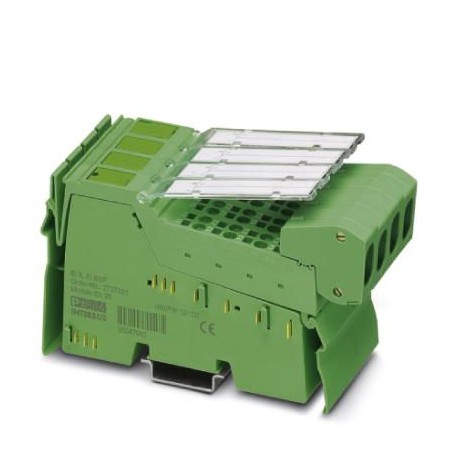

IB IL AI 8/SF-XC-PAC 2701159 PHOENIX CONTACT Inline-Klemme
IB IL AI 8/SF-XC-PAC
2701159
PHOENIX_CONTACT
Inline-Klemme
I / O
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2701159 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | O1 - Automatisierungssys. |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 159 (C-6-2017) |
| GTIN | 4046356713849 |
| Gewicht pro Stück (exklusive Verpackung) | 213,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 251,700 g |
| Zolltarifnummer | 85389091 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 55 °C (Standard) |
|---|---|
| -40 °C ... 70 °C (Erweitert, siehe Kapitel "Erfolgreich getestet: Einsatz unter extremen Umgebungsbedingungen" im Datenblatt.) | |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 10 % ... 95 % (nach DIN EN 61131-2) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 10 % ... 95 % (nach DIN EN 61131-2) |
| Luftdruck (Betrieb) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Luftdruck (Lagerung/Transport) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Schutzart | IP20 |
Schnittstellen
| Benennung | Inline-Lokalbus |
|---|---|
| Anschlussart | Inline-Datenrangierer |
| Übertragungsgeschwindigkeit | 500 kBit/s |
| Übertragungsphysik | Kupfer |
Inline Potenziale
| Benennung | Versorgung der Logik (UL) |
|---|---|
| Versorgungsspannung | 7,5 V DC (über Potenzialrangierer) |
| Stromaufnahme | typ. 48 A |
| max. 55 mA | |
| Benennung | Versorgung der Analogmodule (UANA) |
| Versorgungsspannung | 24 V DC |
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromaufnahme | typ. 24 mA |
| max. 35 mA |
Analoge Eingänge
| Beschreibung des Eingangs | Single-Ended-Eingänge, Spannung oder Strom |
|---|---|
| Benennung Eingang | Analoge Eingänge |
| Anzahl der Eingänge | 8 |
| Anschlussart | Inline-Schirmstecker |
| Anschlusstechnik | 2-Leiter |
| Hinweis zur Anschlusstechnik | geschirmt |
| A/D-Wandlungszeit | ca. 10 µs |
| Auflösung A/D | 16 Bit |
| Grenzfrequenz (3 dB) | 3,5 kHz |
| Schutzbenennung | Überspannungsschutz, Überstromschutz |
| Datenformate | IB IL, IB ST, IB RT, normierte Darstellung, PIO-Format |
| Messprinzip | sukzessive Approximation |
| Messwertauflösung | 16 Bit (15 Bit + Vorzeichen) |
| Messwertdarstellung | 16 Bit Zweierkomplement |
| Eingangssignal Strom | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| -20 mA ... 20 mA | |
| 0 mA ... 40 mA | |
| -40 mA ... 40 mA | |
| Eingangswiderstand Stromeingang | 25 Ω (Messwiderstand) |
| Eingangssignal Spannung | 0 V ... 5 V |
| -5 V ... 5 V | |
| 0 V ... 10 V | |
| -10 V ... 10 V | |
| 0 V ... 25 V | |
| -25 V ... 25 V | |
| 0 V ... 50 V | |
| Eingangswiderstand Spannungseingang | > 240 kΩ |
| Filterung | Tiefpass 1. Ordnung |
Potenzialtrennung
| Prüfstrecke | 5-V-Versorgung ankommender Fernbus / 7,5-V-Versorgung (Buslogik) 500 V AC 50 Hz 1 min. |
|---|---|
| 5-V-Versorgung weiterführender Fernbus / 7,5-V-Versorgung (Buslogik) 500 V AC 50 Hz 1 min. | |
| 7,5-V-Versorgung (Buslogik), 24-V-Versorgung UANA/ Peripherie 500 V AC 50 Hz 1 min. | |
| 7,5-V-Versorgung (Buslogik), 24-V-Versorgung UANA/ Funktionserde 500 V AC 50 Hz 1 min. | |
| Peripherie / Funktionserde 500 V AC 50 Hz 1 min. |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.027250303eCl@ss 4.127250303eCl@ss 5.027250303eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242601eCl@ss 8.027242601eCl@ss 9.027242601
