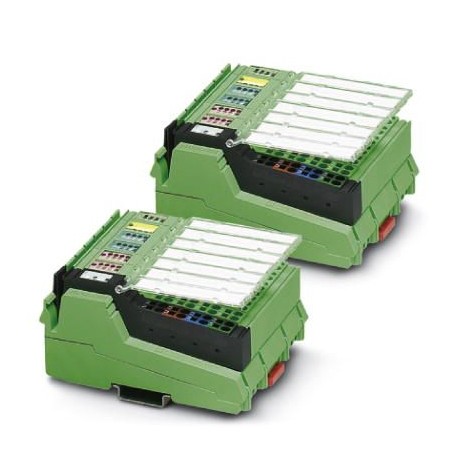

ILB BT ADIO MUX 2702875 PHOENIX CONTACT Conjunto de rádio
ILB BT ADIO MUX
2702875
PHOENIX_CONTACT
Conjunto de rádio
Jogo MUX sem fio, dois módulos com 16 entradas e saídas digitais cada e 2 entradas e saídas analógicas (0 ... 20 mA, 0 ... 10 V), conexão de antena RSMA (fêmea), sem antenas
Controladores industriais (PLC) > Módulo de E/S analógica/digital de periférico descentralizado de bus de campo
Segurança e Comunicações
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2702875 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 467 (C-6-2017) |
| GTIN | 4055626369846 |
| Peso por unidade (exclusive embalagem) | 630,000 GRM |
| Número do imposto alfandegário | 85176200 |
| País de origem | DE (Alemanha) |
Medidas
| Desenho de medidas | |
|---|---|
| Largura | 95 mm |
| Altura | 123,4 mm |
| Profundidade | 57 mm |
| Instrução para dimensões | com conectores |
Condições ambiente
| Temperatura ambiente (funcionamento) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -25 °C ... 85 °C |
| Umidade do ar admissível (funcionamento) | 95 % (sem condensação) |
| Umidade do ar admissível (armazenamento/transporte) | 95 % |
| Pressão do ar (funcionamento) | 795 hPa ... 1080 hPa (até 2000 m acima do nível do mar) |
| Pressão de ar (armazenamento/transporte) | 66 kPa ... 108 kPa (até 3500 m acima do nível do mar) |
| Grau de proteção | IP20 |
Interface Wireless
| Padrão de rádio | Baseado em Bluetooth 4.0 |
|---|---|
| Tipo de modulação | GFSK (Gaussian Frequency Shift Keying) |
| Tipo de conexão da antena | RSMA (fêmea) |
| Faixa de frequência | 2,402 GHz ... 2,48 GHz (Banda ISM) |
| Potência de transmissão | 5 dBm |
| Sensibilidade de recepção | -95 dBm |
Alimentação da eletrônica modular
| Tipo de conexão | Conector Inline |
|---|---|
| Tensão de alimentação | 24 V DC |
| Faixa de tensão de alimentação | 19,2 V DC ... 30,5 V DC (via conector de potência) |
| Consumo de energia | 60 mA (com 24 V DC, com 25 °C) |
| Denominação de proteção | Proteção contra inversão de polarização, proteção contra sobretensão |
Entradas digitais
| Denominação entrada | Entradas digitais |
|---|---|
| Tipo de conexão | conexão à mola |
| Tecnologia de conexão | 1 condutor |
| Quantidade de entradas | 16 |
| 16 | |
| Faixa de tensão de entrada sinal "0" | < 5 V |
| Faixa de tensão de entrada sinal "1" | > 15 V |
| Corrente típica de entrada por canal | 2,3 mA |
Saídas digitais
| Denominação saída | Saídas digitais |
|---|---|
| Tipo de conexão | conexão à mola |
| Tecnologia de conexão | 1 condutor |
| Quantidade de saídas | 16 |
| Denominação de proteção | Proteção contra de curto-circuito, proteção contra sobrecarga, à prova de tensão de retorno |
| Tensão de saída nominal | 24 V DC |
| Corrente de saída | 8 A |
| Máxima corrente de saída por canal | 500 mA |
| Carga nominal indutiva | 12 VA (1,2 H, 50 Ω) |
| Carga nominal lâmpadas | 12 W |
| Carga nominal ôhmica | 12 W (48 Ω) |
Entradas analógicas
| Descrição da entrada | single ended |
|---|---|
| Denominação entrada | Entradas analógicas |
| Quantidade de entradas | 2 |
| Denominação de proteção | Sobretensão |
| Resolução de valor de medição | 12 Bit |
| Sinal de entrada corrente | 0 mA ... 20 mA |
| Resistência de entrada entrada de corrente | 50 Ω |
| Sinal de entrada tensão | 0 V ... 10 V |
| Resistência de entrada entrada de tensão | 130 kΩ |
Saídas analógicas
| Quantidade de saídas | 2 |
|---|---|
| Denominação saída | Saídas analógicas |
| Resolução DAC | 12 Bit |
| Sinal de saída corrente | 0 mA ... 20 mA |
| Carga/carga de saída da saída de corrente | ≤ 500 Ω |
| Sinal de saída tensão | 0 V ... 10 V |
| Carga/carga de saída da saída de tensão | ≥ 2 kΩ |
Geral
| Material caixa | PA 6.6-FR |
|---|---|
| Tipo de montagem | Trilho de fixação |
| Peso líquido | 630 g |
| Observação sobre o peso | um módulo, incl. conector, sem antena |
| Grau de impurezas | 2 |
| MTTF | 1458 Anos (Padrão Telcordia, temperatura: 25 °C, ciclo de trabalho: 21% (5 dias/semana, 8 h/dia)) |
| 557 Anos (Padrão Telcordia, temperatura: 40 °C, ciclo de trabalho: 34,25% (5 dias/semana, 12 h/dia)) | |
| 219 Anos (Padrão Telcordia, temperatura: 40 °C, ciclo de trabalho: 100% (7 dias/semana, 24 h/dia)) | |
| Sinalização de diagnóstico | Proteção contra de curto-circuito / sobrecarga das saídas digitais LED |
| Ligação de rádio FS-LED | |
| Tensão lógica e do atuador LED | |
| Qualidade do link da ligação de rádio 4 LEDs | |
| Tempo de retardo | ≤ 10 ms (Tempo de latência, típico) |
| ≤ 800 ms (Função Fail Safe em caso de interrupção da ligação de rádio) | |
| Certificações de rádio | Europa, demais países no E-Shop |
| Bélgica | |
| Bulgária | |
| Dinamarca | |
| Alemanha | |
| Estônia | |
| Finlândia | |
| França | |
| Grécia | |
| Grã-Bretanha | |
| Irlanda | |
| Islândia | |
| Israel | |
| Itália | |
| Japão | |
| Canadá | |
| Letônia | |
| Lichtenstein | |
| Lituânia | |
| Luxemburgo | |
| Malta | |
| Holanda | |
| Noruega | |
| Áustria | |
| Polônia | |
| Portugal | |
| Romênia | |
| Suécia | |
| Suíça | |
| Singapura | |
| Eslováquia | |
| Eslovênia | |
| Espanha | |
| África do Sul | |
| República |Tcheca | |
| Turquia | |
| Hungria | |
| EUA | |
| Chipre | |
| Tipo de montagem | Montagem do trilho de fixação |
Normas e disposições
| Compatibilidade eletromagnética | Conformidade com a diretriz EMC 2014/30/UE |
|---|---|
| Designação padrão | Diretriz RED 2014/53/UE |
| Normas / Determinações | EN 300328 |
| EN 61000-6-4 | |
| EN 61000-6-2 | |
| EN 62311 | |
| EN 60950 | |
| Testes mecânicos | Resistência à vibração conforme EN 60068-2-6/IEC 60068-2-6 5g |
| Impacto conforme a EN 60068-2-27/IEC 60068-2-27 25g, duração 11 ms, impulso de choque semisenoidal | |
| Livre de substâncias nocivas à película de verniz | segundo a norma central VW-Audi-Seat P-VW 3.10.7 57 65 0 |
| Normas / Determinações | EN 61000-4-2 |
| Descarga de contato | ± 6 kV (Grau de precisão de teste 3) |
| Normas / Determinações | EN 61000-4-3 |
| Faixa de frequência | 26 MHz ... 3 GHz (Grau de precisão de teste 3) |
| Normas / Determinações | EN 61000-4-4 |
| Observação | Critério B |
| Sinal | ± 1 kV (Cabo de sinal, assimétrico) |
| Normas / Determinações | EN 61000-4-6 |
| Faixa de frequência | 0,15 MHz ... 80 MHz |
| Conformidade | Conforme CE |
| Diretriz FCC Parte 15.247 | |
| Diretriz ISC RSS 210 | |
| UL, EUA / Canadá | UL 508 Listed |
| Classe de proteção | III |
| Certificação MIC | Japan MIC (RF) ID:202-LSF002 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.027250302eCl@ss 4.127250302eCl@ss 5.027250302eCl@ss 5.127242604eCl@ss 6.027242600eCl@ss 7.027242602eCl@ss 8.027242602eCl@ss 9.027242602
| Característica | Valor |
|---|---|
| Número de entradas analógicas (EF001994) | 2 |
| Número de saídas analógicas (EF001995) | 2 |
| Entradas analógicas configuráveis (EF008518) | Não |
| Saídas analógicas configuráveis (EF008519) | Não |
| Número de entradas digitais (EF001992) | 16 |
| Número de saídas digitais (EF001993) | 16 |
| Entradas digitais configuráveis (EF008516) | Não |
| Saídas digitais configuráveis (EF008520) | Não |
| Corrente de entrada ao sinal 1 (EF001428) | 0 mA |
| Tipo de tensão (tensão de entrada) (EF003033) | DC |
| Tipo de saída digital (EF003601) | Outro |
| Corrente de saída na saída digital (EF003218) | 0.5 A |
| Tensão de saída na saída digital (EF003215) | 24 V |
| Proteção contra curto-circuito, saídas digitais disponíveis (EF003320) | Sim |
| Entrada analógica, corrente (EF003219) | Sim |
| Entrada analógica, tensão (EF003221) | Sim |
| Entrada analógica, resistência (EF003222) | Não |
| Entrada analógica, temperatura da resistência (EF003224) | Não |
| Entrada analógica, termopar (EF003225) | Não |
| Sinal de entrada analógica configurável (EF003227) | Não |
| Saída analógica, corrente (EF003234) | Sim |
| Saída analógica, tensão (EF003235) | Sim |
| Sinal de saída analógica configurável (EF003236) | Não |
| Número de interfaces industriais HW Ethernet industrial (EF003020) | 0 |
| Número de interfaces PROFINET (EF006932) | 0 |
| Número de interfaces HW RS-232 (EF003021) | 0 |
| Número de interfaces HW RS-422 (EF003022) | 0 |
| Número de interfaces HW RS-485 (EF003023) | 0 |
| Número de interfaces HW de série TTY (EF003024) | 0 |
| Número de interfaces HW paralelas (EF003026) | 0 |
| Número de interfaces HW sem fio (EF006933) | 0 |
| Número de interfaces HW outras (EF003027) | 0 |
| Com interface ótica (EF003028) | Não |
| Mestre de Link IO (EF007298) | Não |
| Acessório do sistema (EF004118) | Sim |
| Acabamento da conexão elétrica (EF003961) | Outro |
| Conexão de barramento de campo possível em acoplador de barramento separado (EF004002) | Sim |
| Possível montagem em calha (EF003972) | Sim |
| Montagem na parede/montagem direta (EF007020) | Não |
| Construção frontal possível (EF007016) | Não |
| Possível montagem em rack (EF007018) | Não |
| Adequado para funções de segurança (EF001597) | Não |
| Equipamento associado (Ex ia) (EF004141) | Não |
| Equipamento associado (Ex ib) (EF004142) | Não |
