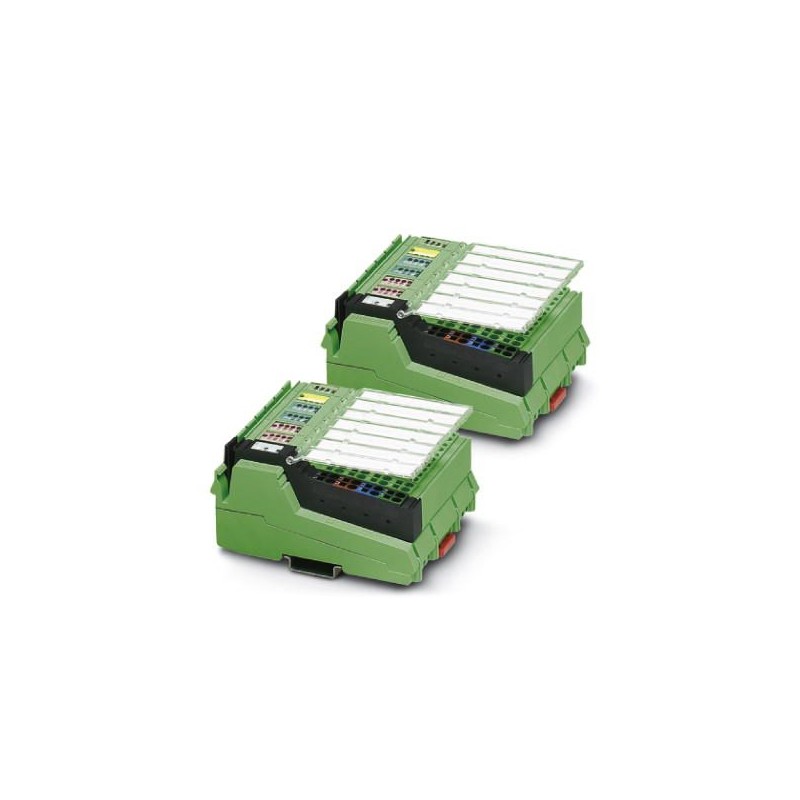

ILB BT ADIO MUX 2702875 PHOENIX CONTACT Funk-Set
ILB BT ADIO MUX
2702875
PHOENIX_CONTACT
Funk-Set
Kabelloses MUX-Spiel, zwei Module mit je 16 digitalen Ein- und Ausgängen und 2 analogen Ein- und Ausgängen (0 ... 20 mA, 0 ... 10 V), RSMA-Antennenanschluss (weiblich), keine Antennen
Industriesteuerungen SPS > Feldbus, Dez. Peripherie - Analoges/dig. Ein-/Ausgangs-Modul
Sicherheit und Kommunikation
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2702875 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | M1 - Kommunikationstechn. |
| Katalogseite | Seite 467 (C-6-2017) |
| GTIN | 4055626369846 |
| Gewicht pro Stück (exklusive Verpackung) | 630,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 650,000 g |
| Zolltarifnummer | 85176200 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 60 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 95 % (nicht kondensierend) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 95 % |
| Luftdruck (Betrieb) | 795 hPa ... 1080 hPa (bis zu 2000 m üNN) |
| Luftdruck (Lagerung/Transport) | 66 kPa ... 108 kPa (bis zu 3500 m üNN) |
| Schutzart | IP20 |
Wireless-Schnittstelle
| Funkstandard | Bluetooth 4.0 basierend |
|---|---|
| Modulationsart | GFSK (Gaussian Frequency Shift Keying) |
| Anschlussart der Antenne | RSMA (female) |
| Frequenzbereich | 2,402 GHz ... 2,48 GHz (ISM-Band) |
| Sendeleistung | 5 dBm |
| Empfängerempfindlichkeit | -95 dBm |
Versorgung der Modulelektronik
| Anschlussart | Inline-Stecker |
|---|---|
| Versorgungsspannung | 24 V DC |
| Versorgungsspannungsbereich | 19,2 V DC ... 30,5 V DC (über Einspeisestecker) |
| Stromaufnahme | 60 mA (bei 24 V DC, bei 25 °C) |
| Schutzbenennung | Verpolschutz, Überspannungsschutz |
Digitale Eingänge
| Benennung Eingang | Digitale Eingänge |
|---|---|
| Anschlussart | Zugfederanschluss |
| Anschlusstechnik | 1-Leiter |
| Anzahl der Eingänge | 16 |
| 16 | |
| Eingangsspannungsbereich "0"-Signal | < 5 V |
| Eingangsspannungsbereich "1"-Signal | > 15 V |
| Typischer Eingangsstrom je Kanal | 2,3 mA |
Digitale Ausgänge
| Benennung Ausgang | Digitale Ausgänge |
|---|---|
| Anschlussart | Zugfederanschluss |
| Anschlusstechnik | 1-Leiter |
| Anzahl der Ausgänge | 16 |
| Schutzbenennung | Kurzschlussschutz, Überlastschutz, rückspannungsfest |
| Nennausgangsspannung | 24 V DC |
| Ausgangsstrom | 8 A |
| Maximaler Ausgangsstrom je Kanal | 500 mA |
| Nennlast induktiv | 12 VA (1,2 H, 50 Ω) |
| Nennlast Lampen | 12 W |
| Nennlast ohmsch | 12 W (48 Ω) |
Analoge Eingänge
| Beschreibung des Eingangs | single ended |
|---|---|
| Benennung Eingang | Analoge Eingänge |
| Anzahl der Eingänge | 2 |
| Schutzbenennung | Überspannung |
| Messwertauflösung | 12 Bit |
| Eingangssignal Strom | 0 mA ... 20 mA |
| Eingangswiderstand Stromeingang | 50 Ω |
| Eingangssignal Spannung | 0 V ... 10 V |
| Eingangswiderstand Spannungseingang | 130 kΩ |
Analoge Ausgänge
| Anzahl der Ausgänge | 2 |
|---|---|
| Benennung Ausgang | Analoge Ausgänge |
| DAC-Auflösung | 12 Bit |
| Ausgangssignal Strom | 0 mA ... 20 mA |
| Bürde/Ausgangslast Stromausgang | ≤ 500 Ω |
| Ausgangssignal Spannung | 0 V ... 10 V |
| Bürde/Ausgangslast Spannungsausgang | ≥ 2 kΩ |
Allgemein
| Material Gehäuse | PA 6.6-FR |
|---|---|
| Montageart | Tragschiene |
| Nettogewicht | 630 g |
| Hinweis zu Gewichtsangaben | ein Modul, inkl. Stecker, ohne Antenne |
| Verschmutzungsgrad | 2 |
| MTTF | 1458 Jahre (Telcordia-Standard, Temperatur 25 °C, Arbeitszyklus 21% (5 Tage pro Woche, 8 Std pro Tag)) |
| 557 Jahre (Telcordia-Standard, Temperatur 40 °C, Arbeitszyklus 34,25 % (5 Tage pro Woche, 12 Std pro Tag)) | |
| 219 Jahre (Telcordia-Standard, Temperatur 40 °C, Arbeitszyklus 100 % (7 Tage pro Woche, 24 Std pro Tag)) | |
| Diagnose-Meldungen | Kurzschluss / Überlast der digitalen Ausgänge LED |
| Funkverbindung FS-LED | |
| Logik- und Aktorspannung LED | |
| Link Quality der Funkverbindung 4 LEDs | |
| Verzögerungszeit | ≤ 10 ms (Latenzzeit, typisch) |
| ≤ 800 ms (Fail-Safe-Funktion bei Funkunterbrechung) | |
| Funkzulassungen | Europa, weitere Länder im E-Shop |
| Belgien | |
| Bulgarien | |
| Dänemark | |
| Deutschland | |
| Estland | |
| Finnland | |
| Frankreich | |
| Griechenland | |
| Großbritannien | |
| Irland | |
| Island | |
| Israel | |
| Italien | |
| Japan | |
| Kanada | |
| Lettland | |
| Lichtenstein | |
| Litauen | |
| Luxemburg | |
| Malta | |
| Niederlande | |
| Norwegen | |
| Österreich | |
| Polen | |
| Portugal | |
| Rumänien | |
| Schweden | |
| Schweiz | |
| Singapur | |
| Slowakei | |
| Slowenien | |
| Spanien | |
| Südafrika | |
| Tschechien | |
| Türkei | |
| Ungarn | |
| USA | |
| Zypern (Rep.) | |
| Montageart | Tragschienenmontage |
Normen und Bestimmungen
| Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie 2014/30/EU |
|---|---|
| Normbezeichnung | RED-Richtlinie 2014/53/EU |
| Normen/Bestimmungen | EN 300328 |
| EN 61000-6-4 | |
| EN 61000-6-2 | |
| EN 62311 | |
| EN 60950 | |
| Mechanische Prüfungen | Vibrationsfestigkeit nach EN 60068-2-6/IEC 60068-2-6 5g |
| Schock nach EN 60068-2-27/IEC 60068-2-27 25g, 11 ms Dauer, Halbsinus-Schockimpuls | |
| Frei von lackbenetzungsstörenden Substanzen | gemäß VW-AUDI-Seat-Zentralnorm P-VW 3.10.7 57 65 0 |
| Normen/Bestimmungen | EN 61000-4-2 |
| Kontaktentladung | ± 6 kV (Prüfschärfegrad 3) |
| Normen/Bestimmungen | EN 61000-4-3 |
| Frequenzbereich | 26 MHz ... 3 GHz (Prüfschärfegrad 3) |
| Normen/Bestimmungen | EN 61000-4-4 |
| Bemerkung | Kriterium B |
| Signal | ± 1 kV (Signalleitung, asymmetrisch) |
| Normen/Bestimmungen | EN 61000-4-6 |
| Frequenzbereich | 0,15 MHz ... 80 MHz |
| Konformität | CE-konform |
| FCC-Richtlinie Part 15.247 | |
| ISC-Richtlinie RSS 210 | |
| UL, USA / Kanada | UL 508 Listed |
| Schutzklasse | III |
| MIC-Zulassung | Japan MIC (RF) ID:202-LSF002 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027250302eCl@ss 4.127250302eCl@ss 5.027250302eCl@ss 5.127242604eCl@ss 6.027242600eCl@ss 7.027242602eCl@ss 8.027242602eCl@ss 9.027242602
| Merkmal | Wert |
|---|---|
| Anzahl der analogen Eingänge (EF001994) | 2 |
| Anzahl der analogen Ausgänge (EF001995) | 2 |
| Analoge Eingänge konfigurierbar (EF008518) | Nein |
| Analoge Ausgänge konfigurierbar (EF008519) | Nein |
| Anzahl der digitalen Eingänge (EF001992) | 16 |
| Anzahl der digitalen Ausgänge (EF001993) | 16 |
| Digitale Eingänge konfigurierbar (EF008516) | Nein |
| Digitale Ausgänge konfigurierbar (EF008520) | Nein |
| Eingangsstrom bei Signal 1 (EF001428) | 0 mA |
| Art der Eingangsspannung (EF003033) | DC |
| Art des Digitalausgangs (EF003601) | sonstige |
| Ausgangsstrom am digitalen Ausgang (EF003218) | 0.5 A |
| Ausgangsspannung am digitalen Ausgang (EF003215) | 24 V |
| Kurzschlussschutz, digitale Ausgänge vorhanden (EF003320) | Ja |
| Analogeingang, Strom (EF003219) | Ja |
| Analogeingang, Spannung (EF003221) | Ja |
| Analogeingang, Widerstand (EF003222) | Nein |
| Analogeingang, Widerstandsthermometer (EF003224) | Nein |
| Analogeingang, Thermoelement (EF003225) | Nein |
| Analogeingangssignal konfigurierbar (EF003227) | Nein |
| Analogausgang, Strom (EF003234) | Ja |
| Analogausgang, Spannung (EF003235) | Ja |
| Analogausgangssignal konfigurierbar (EF003236) | Nein |
| Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) | 0 |
| Anzahl der Schnittstellen PROFINET (EF006932) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) | 0 |
| Anzahl der HW-Schnittstellen seriell TTY (EF003024) | 0 |
| Anzahl der HW-Schnittstellen parallel (EF003026) | 0 |
| Anzahl der HW-Schnittstellen Wireless (EF006933) | 0 |
| Anzahl der HW-Schnittstellen sonstige (EF003027) | 0 |
| Mit optischer Schnittstelle (EF003028) | Nein |
| IO-Link Master (EF007298) | Nein |
| Systemkomponente (EF004118) | Ja |
| Ausführung des elektrischen Anschlusses (EF003961) | sonstige |
| Feldbusanschluss über seperaten Buskoppler möglich (EF004002) | Ja |
| Tragschienenmontage möglich (EF003972) | Ja |
| Wand-/Direktmontage möglich (EF007020) | Nein |
| Fronteinbau möglich (EF007016) | Nein |
| Rack-Montage möglich (EF007018) | Nein |
| Geeignet für Sicherheitsfunktionen (EF001597) | Nein |
| Zugehöriges Betriebsmittel (Ex ia) (EF004141) | Nein |
| Zugehöriges Betriebsmittel (Ex ib) (EF004142) | Nein |
