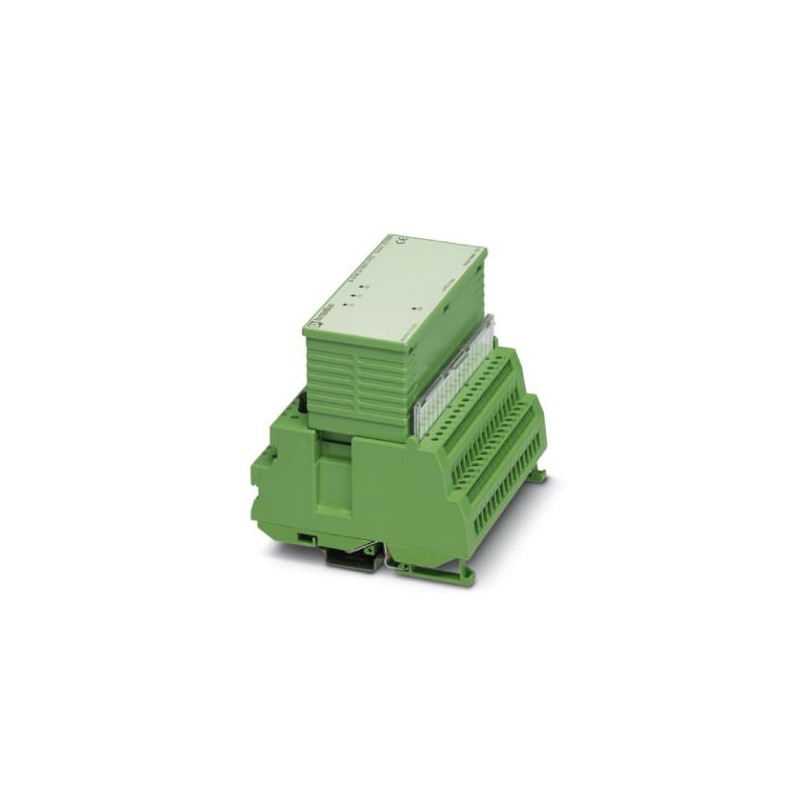

IB ST ZF 24 TEMP 4 RTD 2701959 PHOENIX CONTACT Módulo de I/O
IB ST ZF 24 TEMP 4 RTD
2701959
PHOENIX_CONTACT
Módulo de I/O
Módulo de entrada analógica INTERBUS-ST, 4 entradas, RTD, tecnologia de conexão de 2, 3 e 4 condutores, tipo de proteção IP20, composto por: Bornes com mola e eletrônica modular
E / S
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2701959 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| GTIN | 4046356895880 |
| Peso por unidade (exclusive embalagem) | 562,800 GRM |
| Número do imposto alfandegário | 85389091 |
| País de origem | DE (Alemanha) |
Observação
| Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
|---|
Condições ambiente
| Temperatura ambiente (funcionamento) | -25 °C ... 55 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -25 °C ... 70 °C |
| Umidade do ar admissível (funcionamento) | 10 % ... 95 % (não condensado) |
| Umidade do ar admissível (armazenamento/transporte) | 10 % ... 95 % (não condensado) |
| Pressão do ar (funcionamento) | 80 kPa ... 106 kPa (até 2000 m acima do nível do mar) |
| Pressão de ar (armazenamento/transporte) | 80 kPa ... 106 kPa (até 2000 m acima do nível do mar) |
| Grau de proteção | IP20 |
Geral
| Tipo de montagem | Trilho de fixação |
|---|---|
| Peso líquido | 562,8 g |
| Modo operacional | Operação de dados de processo com 4 palavras |
| Sinalização de diagnóstico | Falha da alimentação interna de periferia Mensagem de erro de periférico ao acoplador de bus |
| Falha do fusível F1 Mensagem de erro de periférico ao acoplador de bus | |
| Falha da alimentação de periferia Mensagem de erro de periférico ao acoplador de bus |
Interfaces
| Denominação | Local bus ST |
|---|---|
| Número de canais | 2 |
| Tipo de conexão | Conector local Bus ST |
| Velocidade de transmissão | 500 kBit/s |
| Tipo de conexão | Cobre |
Alimentação da eletrônica modular
| Tipo de conexão | Conector local Bus ST |
|---|---|
| Denominação | Alimentação lógica |
| Tensão de alimentação | 9 V DC (do barramento local ST) |
| Consumo de energia | típ. 54 mA |
| máx. 80 mA | |
| Consumo de corrente | típ. 0,5 W |
Entradas analógicas
| Quantidade de entradas | 4 (para sensores de temperatura resistivos) |
|---|---|
| Denominação entrada | Entradas analógicas RTD |
| Descrição da entrada | Entradas para sensores de temperatura resistivos |
| Tecnologia de conexão | 2, 3, 4 condutores (blindados) |
| Tipos de sensores utilizados (RTD) | Pt 100, Pt 1000, Ni 100, Ni 1000 |
| Princípio de medição | Processo Sigma Delta |
| Representação do valor de medição | 16 bits de complemento duplo |
| Resolução A/D | 24 Bit |
Isolamento de potencial
| Faixa de teste | Barramento/entradas 500 V AC 50 Hz 1 min. |
|---|---|
| Tensão de alimentação/entradas 500 V AC 50 Hz 1 min. | |
| Tensão de alimentação/condutor de proteção 500 V AC 50 Hz 1 min. | |
| Tensão de periféricos/condutor de proteção 500 V AC 50 Hz 1 min. |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
| Sem substâncias perigosas acima dos valores limite |
