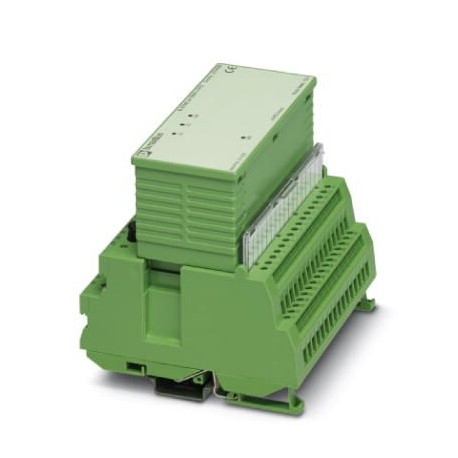

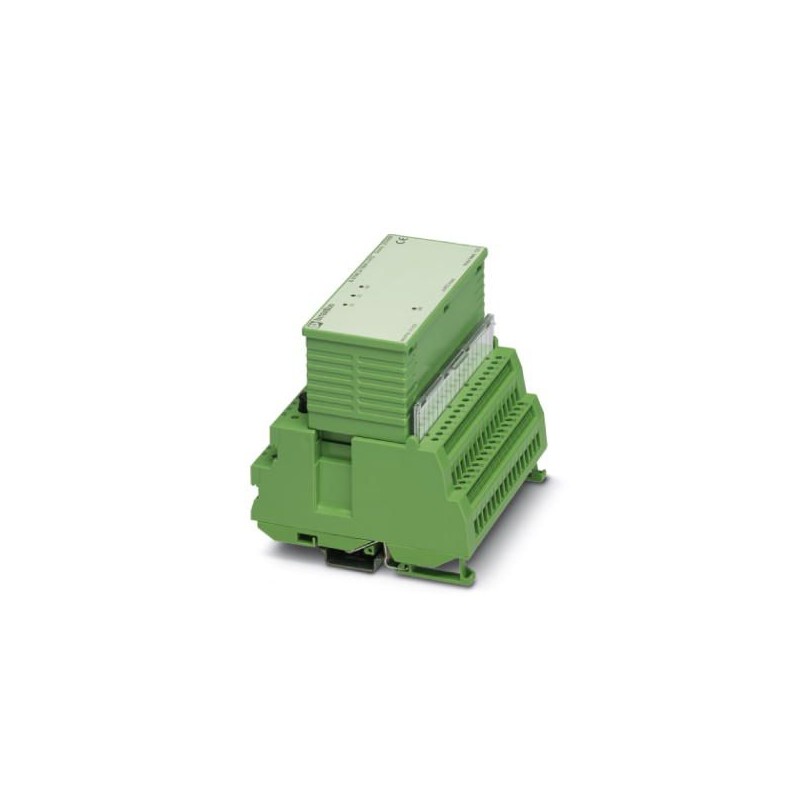

IB ST ZF 24 TEMP 4 RTD 2701959 PHOENIX CONTACT Module E/S
IB ST ZF 24 TEMP 4 RTD
2701959
PHOENIX_CONTACT
Module E/S
Module d’entrée analogique INTERBUS-ST, 4 entrées, RTD, technologie de connexion à 2, 3 et 4 conducteurs, indice de protection IP20, composé de : Borniers à ressort et électronique modulaire
I / O
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2701959 |
|---|---|
| Unité de conditionnement | 1 pcs |
| GTIN | 4046356895880 |
| Poids par pièce (hors emballage) | 0,563 KGM |
| Numéro du tarif douanier | 85389091 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 55 °C |
|---|---|
| Température ambiante (stockage/transport) | -25 °C ... 70 °C |
| Humidité de l'air admissible (service) | 10 % ... 95 % (sans condensation) |
| Humidité de l'air admissible (stockage/transport) | 10 % ... 95 % (sans condensation) |
| Pression atmosphérique (service) | 80 kPa ... 106 kPa (jusqu'à 2000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 80 kPa ... 106 kPa (jusqu'à 2000 m d'altitude) |
| Indice de protection | IP20 |
Généralités
| Type de montage | Profilé |
|---|---|
| Poids net | 562,8 g |
| Mode de fonctionnement | Fonctionnement avec 4 mots de données de process |
| Diagnostic messages | Coupure de l'alimentation périphérique interne Message d'erreur périphérique sur le coupleur de bus |
| Coupure de fusible F1 Message d'erreur périphérique sur le coupleur de bus | |
| Coupure de l'alimentation périphérique Message d'erreur périphérique sur le coupleur de bus |
Interfaces
| Dénomination | Bus local ST |
|---|---|
| Nombre de voies | 2 |
| Type de raccordement | Connecteur du bus local ST |
| Vitesse de transmission | 500 kBit/s |
| Physique de transmission | Cuivre |
Alimentation du bloc électronique
| Type de raccordement | Connecteur du bus local ST |
|---|---|
| Dénomination | Alimentation logique |
| Tension d'alimentation | 9 V DC (à partir du bus local ST) |
| Courant absorbé | typ. 54 mA |
| max. 80 mA | |
| Consommation de puissance | typ. 0,5 W |
Entrées analogiques
| Nombre d'entrées | 4 (pour capteurs de température résistifs) |
|---|---|
| Dénomination entrée | Entrées analogiques capteurs RTD |
| Description de l'entrée | Entrées pour capteurs de température résistifs |
| Technique de raccordement | A 2, 3 ou 4 fils (blindés) |
| Types de capteurs utilisables (RTD) | Pt 100, Pt 1000, Ni 100, Ni 1000 |
| Principe de mesure | Procédé sigma-delta |
| Visualisation des valeurs mesurées | 16 bits complément a 2 |
| Résolution A/N | 24 Bit |
Isolation galvanique
| Section contrôlée | Bus/entrées 500 V AC 50 Hz 1 min. |
|---|---|
| Tension d'alimentation/entrées 500 V AC 50 Hz 1 min. | |
| Tension d'alimentation/conducteur de protection 500 V AC 50 Hz 1 min. | |
| Tension périphérique/conducteur de protection 500 V AC 50 Hz 1 min. |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
