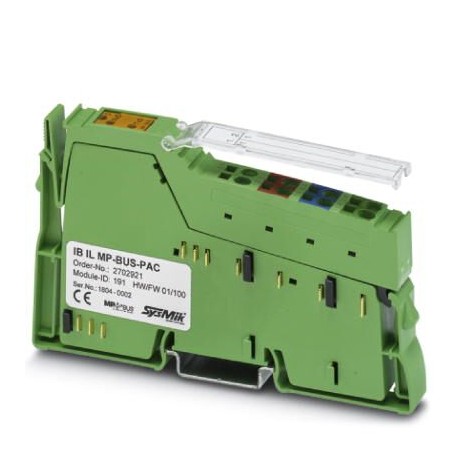

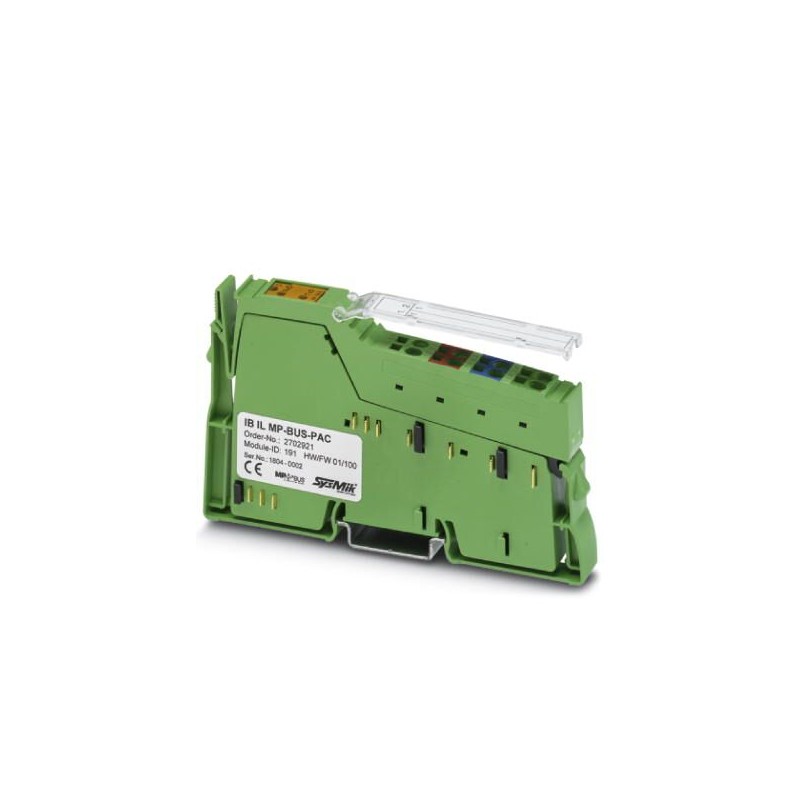

IB IL MP-BUS-PAC 2702921 PHOENIX CONTACT Inline, MP-Bus master terminal para conectar MP-dispositivos de Bar..
IB IL MP-BUS-PAC
2702921
PHOENIX_CONTACT
Inline, MP-Bus master terminal para conectar MP-dispositivos de Barramento, a velocidade de transmissão no local de autocarro: 500 kbps, grau de proteção: IP20, incluindo Embutido e conector de marcação de campo
Régua de terminais mestre de barramento multiponto em linha para conexão de equipamentos de barramento multiponto, taxa de transmissão de barramento local: 500 kBit/s, grau de proteção: IP20, incluindo conector em linha e campo de marcação
Inline, MP-Bus master terminal for connecting MP-Bus devices, transmission speed in the local bus: 500 kbps, degree of protection: IP20, including Inline connector and marking field
Controladores industriais (PLC) > Módulo de função/tecnologia periférico descentralizado de bus de campo
Sistemas de controle
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Chave de encomenda | 2702921 |
|---|---|
| Quantidade de embalagem | 1 UNID |
| Observação | Produzido sob encomenda (sem devolução) |
| GTIN (EAN) | 4055626745749 |
| Peso por unidade (exclusive embalagem) | 61,000 g |
| Número do imposto alfandegário | 85389099 |
| País de origem | DE (Alemanha) |
Note
| Utilization restriction | EMC: class A product, see manufacturer's declaration in the download area |
|---|
Dimensions
| Dimensional drawing |  |
|---|---|
| Width | 12.2 mm |
| Height | 119.8 mm |
| Depth | 71.5 mm |
| Note on dimensions | Housing dimensions |
Connection data
| Designation | Inline connector |
|---|---|
| Connection method | Spring-cage connection |
| Conductor cross section solid min. | 0.08 mm² |
| Conductor cross section solid max. | 1.5 mm² |
| Conductor cross section flexible min. | 0.08 mm² |
| Conductor cross section flexible max. | 1.5 mm² |
| Conductor cross section AWG min. | 28 |
| Conductor cross section AWG max. | 16 |
| Stripping length | 8 mm |
Ambient conditions
| Ambient temperature (operation) | -25 °C ... 55 °C |
|---|---|
| Ambient temperature (storage/transport) | -25 °C ... 85 °C |
| Permissible humidity (operation) | 10 % ... 95 % (non-condensing) |
| Permissible humidity (storage/transport) | 10 % ... 95 % (non-condensing) |
| Air pressure (operation) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| Air pressure (storage/transport) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| Degree of protection | IP20 |
General
| Mounting type | DIN rail |
|---|---|
| Color | green |
| Net weight | 61 g |
| Note on weight specifications | with connector |
Interfaces
| Designation | Inline local bus |
|---|---|
| No. of channels | 2 |
| Connection method | Inline data jumper |
| Transmission speed | 500 kbps |
| Interface | MP-Bus |
| Connection method | Inline connector |
| Note on the connection method | Signal connection: 2-wire, 3-wire with supply voltage |
Inline potentials
| Designation | Communications power (UL) |
|---|---|
| Supply voltage | 7.5 V DC (via voltage jumper) |
| Current consumption | typ. 70 mA |
| max. 90 mA | |
| Power consumption | max. 675 MW |
| typ. 525 mW | |
| Designation | Main circuit supply (UM) |
| Supply voltage | 24 V DC (via voltage jumper) |
| Supply voltage range | 19.2 V DC ... 30 V DC (including all tolerances, including ripple) |
| Current consumption | typ. 8 mA |
| max. 20 mA | |
| Designation | Segment circuit supply (US) |
| Supply voltage | 24 V DC (via voltage jumper) |
| Supply voltage range | 19.2 V DC ... 30 V DC (including all tolerances, including ripple) |
| Current consumption | max. 8 A |
Electrical isolation
| Test section | MP-Bus/7.5 V supply (bus logic) 500 V AC 50 Hz 1 min. |
|---|---|
| MP-Bus/functional ground 500 V AC 50 Hz 1 min. | |
| 7.5 V supply (bus logics) / functional earth ground 500 V AC 50 Hz 1 min. | |
| 24 V supply (UM, US) /functional earth ground 500 V AC 50 Hz 1 min. |
Classificações
| Característica | Valor |
|---|---|
| Tensão de alimentação DC (intervalo) (EF007534) | 19.2 V |
| Tipo de tensão de alimentação (EF002991) | DC |
| Número de funções (EF003244) | 0 |
| Número de interfaces industriais HW Ethernet industrial (EF003020) | 0 |
| Número de interfaces PROFINET (EF006932) | 0 |
| Número de interfaces HW RS-232 (EF003021) | 0 |
| Número de interfaces HW RS-422 (EF003022) | 0 |
| Número de interfaces HW RS-485 (EF003023) | 0 |
| Número de interfaces HW de série TTY (EF003024) | 0 |
| Número de interfaces HW paralelas (EF003026) | 0 |
| Número de interfaces HW sem fio (EF006933) | 0 |
| Número de interfaces HW USB (EF003025) | 0 |
| Número de interfaces HW outras (EF003027) | 0 |
| Com interface ótica (EF003028) | Não |
| Suporta protocolo EtherCAT (EF017564) | Não |
| Suporta o protocolo TCP/IP (EF003050) | Não |
| Suporta o protocolo PROFIBUS (EF003052) | Não |
| Suporta o protocolo CAN (EF003053) | Não |
| Suporta o protocolo INTERBUS (EF003054) | Não |
| Suporta o protocolo ASI (EF003051) | Não |
| Suporta o protocolo KNX (EF003055) | Não |
| Suporta o protocolo MODBUS (EF003057) | Não |
| Suporta o protocolo Data-Highway (EF003058) | Não |
| Suporta o protocolo DeviceNet (EF003059) | Não |
| Suporta o protocolo SUCONET (EF003060) | Não |
| Suporta protocolo LON (EF003017) | Não |
| Suporta o protocolo PROFINET IO (EF007525) | Não |
| Suporta o protocolo PROFINET CBA (EF007524) | Não |
| Suporta o protocolo SERCOS (EF006657) | Não |
| Suporta o protocolo o Foundation Fieldbus (EF007522) | Não |
| Suporta o protocolo Ethernet/IP (EF007521) | Não |
| Protocolo de suporte à segurança da interface AS no trabalho (EF007519) | Não |
| Suporta o protocolo DeviceNet Safety (EF007520) | Não |
| Suporta o protocolo INTERBUS-Safety (EF006662) | Não |
| Suporta o protocolo PROFIsafe (EF007526) | Não |
| Suporta o protocolo SafetyBUS p (EF007527) | Não |
| Suporta o protocolo outros sistemas de barramento (EF003062) | Sim |
| Mestre de Link IO (EF007298) | Não |
| Acessório do sistema (EF004118) | Sim |
| Bloco de função de bloqueio de reinício (EF007212) | Não |
| Reinicialização automática do bloco de funções (EF007208) | Não |
| Bloco de funções de controlo do contator (EF007467) | Não |
| Bloco funcional para paragem de emergência (EF007211) | Não |
| Bloco funcional de equipamento de proteção electro-sensível (EF007209) | Não |
| Bloco funcional do comutador de validação (EF007214) | Não |
| Bloco funcional circuito de duas mãos (EF007215) | Não |
| Bloco funcional para selecionar o modo de operação (EF007210) | Não |
| Bloco funcional de controlo de acesso (EF007213) | Não |
| Grau de proteção (IP) (EF005474) | IP20 |
| Conexão de barramento de campo possível em acoplador de barramento separado (EF004002) | Sim |
| Medição de frequência (EF000599) | Não |
| Possível montagem em calha (EF003972) | Sim |
| Montagem na parede/montagem direta (EF007020) | Não |
| Construção frontal possível (EF007016) | Não |
| Possível montagem em rack (EF007018) | Não |
| Adequado para funções de segurança (EF001597) | Não |
| SIL de acordo com IEC 61508 (EF009889) | Nenhum |
| Nível de desempenho de acordo com EN ISO 13849-1 (EF007399) | Nenhum |
| Equipamento associado (Ex ia) (EF004141) | Não |
| Equipamento associado (Ex ib) (EF004142) | Não |
| Categoria de segurança contra explosão de gás (EF003997) | Nenhum |
| Categoria de segurança contra explosão para poeira (EF003998) | Nenhum |
