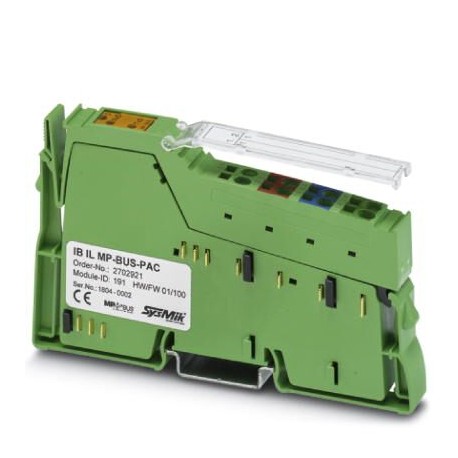

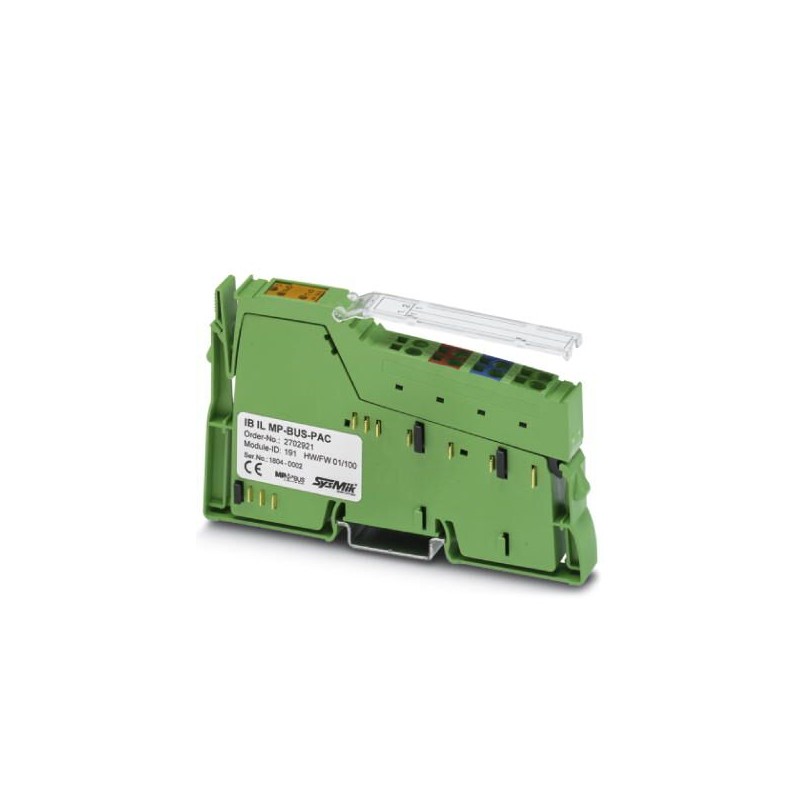

IB IL MP-BUS-PAC 2702921 PHOENIX CONTACT Inline, bloc de jonction maître du bus multipoint pour le raccordem.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

IB IL MP-BUS-PAC 2702921 PHOENIX CONTACT Inline, bloc de jonction maître du bus multipoint pour le raccordem..

IB IL MP-BUS-PAC

2702921

PHOENIX_CONTACT

Inline, bloc de jonction maître du bus multipoint pour le raccordement d'appareils de bus multipoint, vitesse de transmission dans le bus local : 500 kbit/s, indice de protection : IP20, connecteur Inline et champ de repérage inclus

Bornier maître de bus multipoint en ligne pour le raccordement d’équipements de bus multipoint, débit de transmission du bus local : 500 kBit/s, indice de protection : IP20, y compris connecteur en ligne et champ de marquage

Plus de détails


Commande industrielle API > Bus de terrain, périphérie déc. - module fonctionnel / technologique

Systèmes de contrôle

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

Prix total: $462.41
Prix unitaire: $462.41
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Données commerciales

Code de commande2702921
Unité de conditionnement1 pcs
RemarqueFabrication à la commande (pas de reprise)
GTIN4055626745749
Poids par pièce (hors emballage)0,061 KGM
Numéro du tarif douanier85389099
Pays d'origineDE (Allemagne)

Schémas

Dessin de la connexion

Dessin de la connexion
Raccordement du bus MP

Dessin de la connexion

Dessin de la connexion
Port destiné à l'entretien

Dessin de la connexion

Dessin de la connexion
Alimentation électrique centralisée à partir de US

Dessin de la connexion

Dessin de la connexion
Alimentation électrique centralisée à partir de l'alimentation 24 V externe

Dessin de la connexion

Dessin de la connexion
Alimentation en tension décentralisée à partir d'alimentations 24 V externes

Dessin de la connexion

Dessin de la connexion
Alimentation en tension mélangée

Schéma de connexion

Schéma de connexion
Circuit interne des bornes

Dessin coté

Dessin coté

Haut de la page

Remarque

Restriction d'utilisationCEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements
Haut de la page

Cotes

Dessin coté
Largeur12,2 mm
Hauteur119,8 mm
Profondeur71,5 mm
Renseignements sur les mesuresDimensions du boîtier
Haut de la page

Caractéristiques de raccordement

DénominationConnecteurs Inline
Type de raccordementRaccordement à ressort
Section de conducteur rigide min.0,08 mm²
Section de conducteur rigide max.1,5 mm²
Section de conducteur souple min.0,08 mm²
Section de conducteur souple max.1,5 mm²
Section du conducteur AWG min.28
Section du conducteur AWG max.16
Longueur à dénuder8 mm
Haut de la page

Conditions d'environnement

Température ambiante (fonctionnement)-25 °C ... 55 °C
Température ambiante (stockage/transport)-25 °C ... 85 °C
Humidité de l'air admissible (service)10 % ... 95 % (pas de condensation)
Humidité de l'air admissible (stockage/transport)10 % ... 95 % (pas de condensation)
Pression atmosphérique (service)70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude)
Pression atmosphérique (stockage/transport)70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude)
Indice de protectionIP20
Haut de la page

Généralités

Type de montageProfilé
Colorisvert
Poids net61 g
Indication de poidsavec connecteur
Haut de la page

Interfaces

DénominationBus local Inline
Nombre de voies2
Type de raccordementDistributeur de données Inline
Vitesse de transmission500 kBit/s
InterfaceMP-Bus
Type de raccordementConnecteur Inline
Remarque concernant la connectiqueRaccordement de signal : 2 fils, 3 fils avec tension d'alimentation
Haut de la page

Potentiels Inline

DénominationAlimentation de la logique (UL)
Tension d'alimentation7,5 V DC (par des répartiteurs de potentiel)
Courant absorbétyp. 70 mA
max. 90 mA
Consommation de puissancemax. 675 MW
typ. 525 mW
DénominationAlimentation du circuit principal (UM)
Tension d'alimentation24 V DC (par des répartiteurs de potentiel)
Plage de tension d'alimentation19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation)
Courant absorbétyp. 8 mA
max. 20 mA
DénominationAlimentation du circuit de segments (US)
Tension d'alimentation24 V DC (par des répartiteurs de potentiel)
Plage de tension d'alimentation19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation)
Courant absorbémax. 8 A
Haut de la page

Isolation galvanique

Section contrôléeBus multipoint/alimentation 7,5 V (logique de bus) 500 V AC 50 Hz 1 min.
Bus MP/terre fonctionnelle 500 V AC 50 Hz 1 min.
Alimentation 7,5 V (logique de bus) / terre fonctionnelle 500 V AC 50 Hz 1 min.
Alimentation 24 V (UM, US) / terre de fonctionnement 500 V AC 50 Hz 1 min.
Haut de la page

Normes et spécifications

Classe de protectionIII (CEI 61140, EN 61140, VDE 0140-1)
Haut de la page

Classifications

eCl@ss

eCl@ss 8.027242605
eCl@ss 9.027242605
Haut de la page

ETIM

ETIM 5.0EC001601
ETIM 6.0EC001601
ETIM 7.0EC001601
Haut de la page

ETIM for 2702921 Commande industrielle API (EC001601)
Caractéristique Valeur
Tension d'alimentation CC (EF007534) 19.2 V
Type de tension d'alimentation (EF002991) CC
Nombre de fonctions (EF003244) 0
Nombre d'interfaces matérielles Industrial Ethernet (EF003020) 0
Nombre d'interfaces matérielles PROFINET (EF006932) 0
Nombre d'interfaces matérielles en série RS-232 (EF003021) 0
Nombre d'interfaces matérielles en série RS-422 (EF003022) 0
Nombre d'interfaces matérielles en série RS-485 (EF003023) 0
Nombre d'interfaces matérielles en série TTY (EF003024) 0
Nombre d'interfaces matérielles parallèles (EF003026) 0
Nombre d'interfaces matérielles Wireless (EF006933) 0
Nombre d'interfaces matérielles USB (EF003025) 0
Nombre d'autres interfaces matérielles (EF003027) 0
Avec interface optique (EF003028) Non
supporte le protocole pour EtherCAT (EF017564) Non
Protocole pris en charge pour TCP/IP (EF003050) Non
Protocole pris en charge pour PROFIBUS (EF003052) Non
Protocole pris en charge pour CAN (EF003053) Non
Protocole pris en charge pour INTERBUS (EF003054) Non
Protocole pris en charge pour ASI (EF003051) Non
Protocole pris en charge pour KNX (EF003055) Non
Protocole pris en charge pour Modbus (EF003057) Non
Protocole pris en charge pour Data-Highway (EF003058) Non
Protocole pris en charge pour DeviceNet (EF003059) Non
Protocole pris en charge pour SUCONET (EF003060) Non
Protocole pris en charge pour LON (EF003017) Non
Protocole pris en charge pour PROFINET IO (EF007525) Non
Protocole pris en charge pour PROFINET CBA (EF007524) Non
Protocole pris en charge pour SERCOS (EF006657) Non
Protocole pris en charge pour Foundation Fieldbus (EF007522) Non
Protocole pris en charge pour EtherNet/IP (EF007521) Non
Protocole pris en charge pour AS-Interface Safety at Work (EF007519) Non
Protocole pris en charge pour DeviceNet Safety (EF007520) Non
Protocole pris en charge pour INTERBUS-Safety (EF006662) Non
Protocole pris en charge pour PROFIsafe (EF007526) Non
Protocole pris en charge pour SafetyBUS p (EF007527) Non
Protocole pris en charge pour autres systèmes de bus (EF003062) Oui
Maître IO-Link (EF007298) Non
Composants système (EF004118) Oui
Bloc fonctionnel de blocage du redémarrage (EF007212) Non
Bloc fonctionnel de réinitialisation automatique (EF007208) Non
Bloc fonctionnel de contrôle des contacteurs (EF007467) Non
Bloc fonctionnel d'arrêt d'urgence (EF007211) Non
Bloc fonctionnel d'équipements de protection électro-sensibles (EF007209) Non
Bloc fonctionnel de commutateur de validation (EF007214) Non
Bloc fonctionnel de circuit à deux mains (EF007215) Non
Bloc fonctionnel de sélection du mode de fonctionnement (EF007210) Non
Bloc fonctionnel de contrôle d'accès (EF007213) Non
Classe de protection (IP) (EF005474) IP20
Raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) Oui
Mesure de la fréquence (EF000599) Non
Montage possible sur barres profilées (EF003972) Oui
Montage mural/direct possible (EF007020) Non
Encastrement frontal possible (EF007016) Non
Montage sur rack possible (EF007018) Non
Adapté aux fonctions de sécurité (EF001597) Non
SIL conformément à IEC 61508 (EF009889) Sans
Niveau de performance selon EN ISO 13849-1 (EF007399) Sans
Matériel associé (Ex ia) (EF004141) Non
Matériel associé (Ex ib) (EF004142) Non
Catégorie de protection contre les explosions pour le gaz (EF003997) Sans
Catégorie de protection contre les explosions pour la poussière (EF003998) Sans
