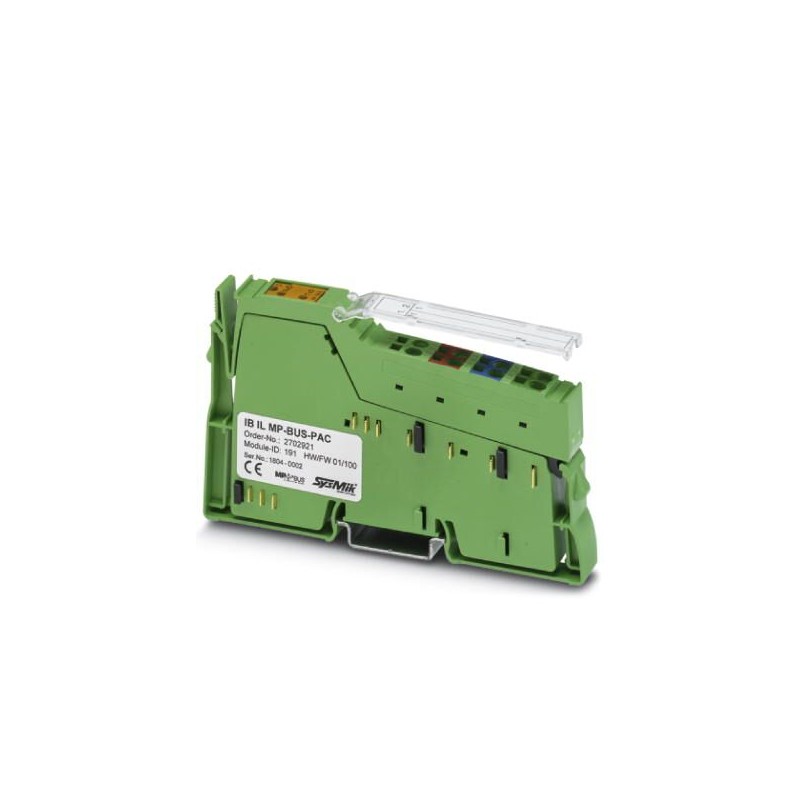

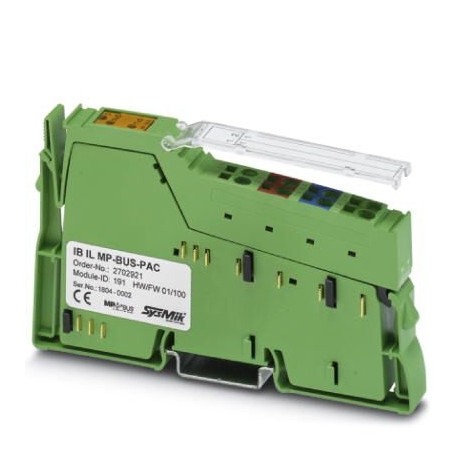

IB IL MP-BUS-PAC 2702921 PHOENIX CONTACT Inline, morsetto master MP-Bus master per il collegamento di dispos..
IB IL MP-BUS-PAC
2702921
PHOENIX_CONTACT
Inline, morsetto master MP-Bus master per il collegamento di dispositivi MP-Bus, velocità di trasmissione nel bus locale: 500 kBit/s, classe di protezione: IP20, connettore Inline e campo di etichettatura inclusi
Morsettiera master bus multipoint inline per il collegamento di apparecchiature bus multipoint, velocità di trasmissione bus locale: 500 kBit/s, grado di protezione: IP20, incluso connettore in linea e campo di marcatura
sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo funzionale/tecnologico
Sistemi di controllo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2702921 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DRI153 - |
| GTIN | 4055626745749 |
| Peso per pezzo (confezione esclusa) | 61,000 g |
Torna su
Torna su
Torna su
Torna su
Torna su
Torna su
Torna su
Torna su
Torna su
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Dimensioni
| Disegno quotato |  |
|---|---|
| Larghezza | 12,2 mm |
| Altezza | 119,8 mm |
| Profondità | 71,5 mm |
| Nota sulle dimensioni | Dimensioni |
Dati di collegamento
| Denominazione | Connettore Inline |
|---|---|
| Collegamento | Connessione a molla |
| Sezione conduttore rigido min. | 0,08 mm² |
| Sezione conduttore rigido max. | 1,5 mm² |
| Sezione conduttore flessibile min. | 0,08 mm² |
| Sezione conduttore flessibile max. | 1,5 mm² |
| Sezione trasversale conduttore AWG min. | 28 |
| Sezione trasversale conduttore AWG max. | 16 |
| Lunghezza di spelatura | 8 mm |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 55 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (senza condensa) |
| Temperatura ambiente consentita (stoccaggio/trasporto) | 10 % ... 95 % (senza condensa) |
| Pressione aria (funzionamento) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Grado di protezione | IP20 |
Generalità
| Tipo di montaggio | Guida di supporto |
|---|---|
| Colore | verde |
| Peso netto | 61 g |
| Nota per i dati sul peso | con connettore |
Interfacce
| Denominazione | bus locale Inline |
|---|---|
| Numero di canali | 2 |
| Collegamento | Ripartitore dati Inline |
| Velocità di trasmissione | 500 kBit/s |
| Interfaccia | MP-Bus |
| Collegamento | Connettore Inline |
| Nota sul tipo di connessione | Collegamento del segnale: 2 fili, 3 fili con alimentazione |
Potenziali Inline
| Denominazione | Alimentazione della logica (UL) |
|---|---|
| Tensione di alimentazione | 7,5 V DC (tramite ripartitore di potenziale) |
| Corrente assorbita | tip. 70 mA |
| max. 90 mA | |
| Potenza assorbita | max. 675 MW |
| tip. 525 mW | |
| Denominazione | Alimentazione del circuito principale (UM) |
| Tensione di alimentazione | 24 V DC (tramite ripartitore di potenziale) |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Corrente assorbita | tip. 8 mA |
| max. 20 mA | |
| Denominazione | Alimentazione del circuito di segmento (US) |
| Tensione di alimentazione | 24 V DC (tramite ripartitore di potenziale) |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Corrente assorbita | max. 8 A |
Separazione del potenziale
| Test di verifica | Alimentazione MP-Bus / 7,5 V (logica bus) 500 V AC 50 Hz 1 min. |
|---|---|
| MP-Bus/terra funzionale 500 V AC 50 Hz 1 min. | |
| Alimentazione 7,5 V (logica bus) / Terra funzionale 500 V AC 50 Hz 1 min. | |
| Alimentazione da 24 V (UM, US) / terra 500 V AC 50 Hz 1 min. |
Classifiche
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione DC (EF007534) | 19.2 V |
| tipo di tensione di alimentazione (EF002991) | DC |
| numero di funzioni (EF003244) | 0 |
| numero di interfacce HW Industrial Ethernet (EF003020) | 0 |
| numero di interfacce PROFINET (EF006932) | 0 |
| numero di interfacce HW seriali RS232 (EF003021) | 0 |
| numero di interfacce HW seriali RS422 (EF003022) | 0 |
| numero di interfacce HW seriali RS485 (EF003023) | 0 |
| numero di interfacce HW seriali TTY (EF003024) | 0 |
| numero di interfacce HW parallele (EF003026) | 0 |
| numero di interfacce HW wireless (EF006933) | 0 |
| numero di interfacce HW USB (EF003025) | 0 |
| numero di interfacce HW altre (EF003027) | 0 |
| con interfaccia ottica (EF003028) | No |
| supporta il protocollo per EtherCAT (EF017564) | No |
| supporta il protocollo per TCP/IP (EF003050) | No |
| supporta il protocollo per PROFIBUS (EF003052) | No |
| supporta il protocollo per CAN (EF003053) | No |
| supporta il protocollo per INTERBUS (EF003054) | No |
| supporta il protocollo per ASI (EF003051) | No |
| supporta il protocollo per EIB (EF003055) | No |
| supporta il protocollo pour Modbus (EF003057) | No |
| supporta il protocollo per Data-Highway (EF003058) | No |
| supporta il protocollo per DeviceNet (EF003059) | No |
| supporta il protocollo per SUCONET (EF003060) | No |
| supporta il protocollo per LON (EF003017) | No |
| supporta il protocollo per PROFINET IO (EF007525) | No |
| supporta il protocollo per PROFINET CBA (EF007524) | No |
| supporta il protocollo per SERCOS (EF006657) | No |
| supporta il protocollo per Foundation Fieldbus (EF007522) | No |
| supporta il protocollo per EtherNet/IP (EF007521) | No |
| supporta il protocollo per AS-Interface Safety at Work (EF007519) | No |
| supporta il protocollo per DeviceNet Safety (EF007520) | No |
| supporta il protocollo per INTERBUS-Safety (EF006662) | No |
| supporta il protocollo per PROFIsafe (EF007526) | No |
| supporta il protocollo per SafetyBUS p (EF007527) | No |
| supporta il protocollo per altri sistemi bus (EF003062) | Sì |
| link IO master (EF007298) | No |
| componenti del sistema (EF004118) | Sì |
| blocco funzionale blocco del riavvio (EF007212) | No |
| blocco funzionale del reset automatico (EF007208) | No |
| blocco funzionale per controllo del contattore (EF007467) | No |
| blocco funzionale arresto d'emergenza (EF007211) | No |
| blocco funzionale di dispositivi di protezione attivi senza contatto (EF007209) | No |
| blocco funzionale tasto di consenso (EF007214) | No |
| blocco funzionale circuito a due mani (EF007215) | No |
| blocco funzionale di selezione del modo di funzionamento (EF007210) | No |
| blocco funzionale di controllo d'accesso (EF007213) | No |
| grado di protezione (IP) (EF005474) | IP20 |
| collegamento bus di campo tramite accoppiatore separato possibile (EF004002) | Sì |
| misurazione di frequenza (EF000599) | No |
| montaggio su guida portante possibile (EF003972) | Sì |
| montaggio a parete/diretto possibile (EF007020) | No |
| montaggio frontale possibile (EF007016) | No |
| montaggio su rack possibile (EF007018) | No |
| adatto per funzioni di sicurezza (EF001597) | No |
| SIL secondo IEC 61508 (EF009889) | senza |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| risorsa corrispondente (Ex ia) (EF004141) | No |
| risorsa corrispondente (Ex ib) (EF004142) | No |
| categoria di protezione antideflagrante per gas (EF003997) | senza |
| categoria di protezione antideflagrante per polvere (EF003998) | senza |
