HC-ADV-B10-HHWH-1TTM32-EMC-AL 1413402 PHOENIX CONTACT Caixa
HC-ADV-B10-HHWH-1TTM32-EMC-AL
1413402
PHOENIX_CONTACT
Caixa

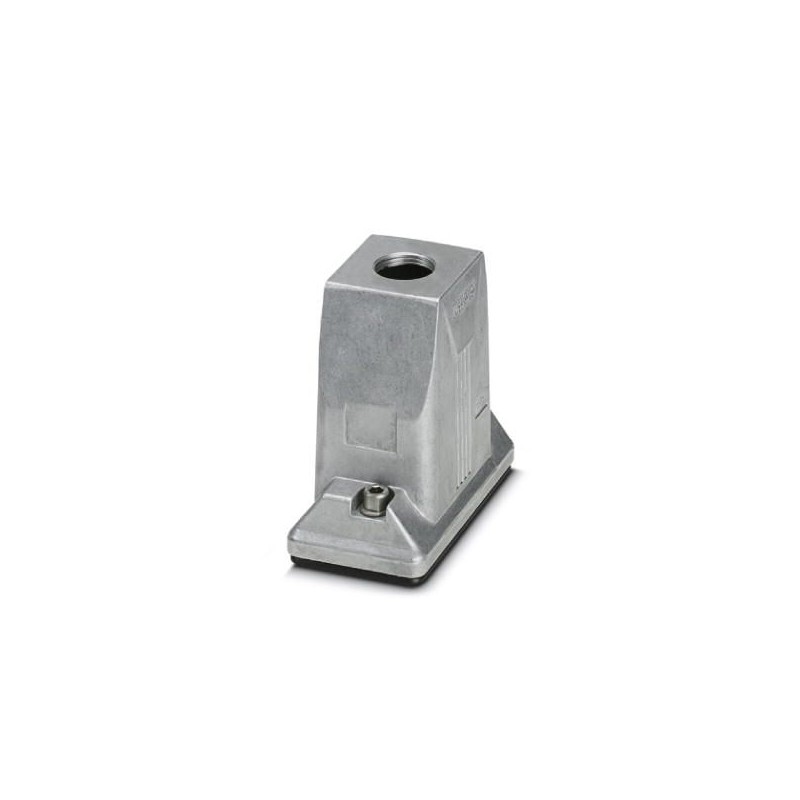

Caixa aérea HEAVYCON ADVANCE, B10, com trava de parafuso (hexágono interno) em aço inoxidável, alumínio resistente à água do mar, altura 93,7 mm, com rosca, 1x M32, saída de cabo reta, sem superfície, vedação condutora (propriedades EMC)
Conectores > Capa para conector retangular
Conectores industriais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1413402 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 593 (C-2-2017) |
| GTIN | 4055626030364 |
| Peso por unidade (exclusive embalagem) | 262,400 GRM |
| Número do imposto alfandegário | 85389099 |
| País de origem | PL (Polônia) |
Medidas
| Altura | 93,7 mm |
|---|---|
| Largura | 57 mm |
| Comprimento | 105 mm |
| Comprimento recorte de montagem | 65 mm |
| Largura recorte de montagem | 35 mm |
Condições ambientais
| Grau de proteção da caixa (IP) | IP66 |
|---|---|
| IP68 (0,2 bar / 24h) | |
| IP69K (ISO 20653:2013-02) | |
| Grau de proteção da caixa (NEMA) | 4 (UL 50e) |
| 4X (UL 50e) | |
| 12 (UL 50e) | |
| Temperatura ambiente (funcionamento) | -40 °C ... 125 °C |
Geral
| Observação | para contatos HC-B10, BB18, DD42, M, K8/24 |
|---|---|
| Tamanho | B10 |
| Tipo de caixa | Carcaça |
| Cor | alumínio cinza |
| Tipo de travamento | Travamento parafusado |
| Torque de aperto | 3 Nm (Parafuso de travamento) |
| Parafusos de fixação | M6 (cabeça do parafuso de sextavado interno 5 mm) |
| Quantidade de saídas de cabos | 1 |
| Saída de cabo | reto |
| Conexão roscada | sem |
| Tipo de conexão | 1x M32 |
| Material caixa | Alumínio fundido sob pressão, resistente à água do mar |
| Material superfície da caixa | não revestido |
| Material vedação | NBR, condutor |
| Material travamento | Aço inox |
| Instrução de montagem | Para assegurar a função de contato de condutor de proteção mesmo com conexões diagonais, ambos os flanges de montagem necessitam de contato elétrico suficiente com parede de montagem de metal. |
| Para se conseguir uma blindagem ideal, é necessário remover a pintura a base de pó na área da vedação de perfil da parede do quadro de comando. Torque de aperto do parafuso de travamento: 3 Nm. |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
| Característica | Valor |
|---|---|
| Largura (EF000008) | 57 mm |
| Altura (EF000040) | 93.7 mm |
| Profundidade (EF000049) | 105 mm |
| Tipo de invólucro (EF006980) | Caixa da ficha de ligação |
| Material da caixa protetora (EF001596) | Alumínio |
| Revestimento da estrutura (EF001601) | Não revestido |
| Cor da caixa (EF000136) | Outro |
| Fornecimento de entrada de cabos (EF008218) | Outro |
| Posição do estribo (EF008459) | Nenhum |
| Com prensa-cabo (EF000735) | Não |
| Método de montagem da prensa-cabo (EF012210) | Métrico |
| Com tampa articulada (EF000117) | Não |
| Com acolchoado (EF005072) | Não |
| Com selo (EF005610) | Sim |
| Número de entradas de condutores (EF000437) | 1 |
| Tipo de fecho (EF000208) | Parafuso |
| Temperatura de operação (EF002393) | -40 °C |
| Versão EMC (EF001062) | Sim |
| Grau de proteção (IP), montado (EF007466) | IP66 |
| Resistência ao impacto (IK) (EF004293) | IK09 |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX CONNECTORS EN .pdf | 58 Mbytes |
|
| PHOENIX CONTACT-1413402-HC-ADV-B10-HHWH-1TTM32-EMC-AL | 109 Kbytes |
|
