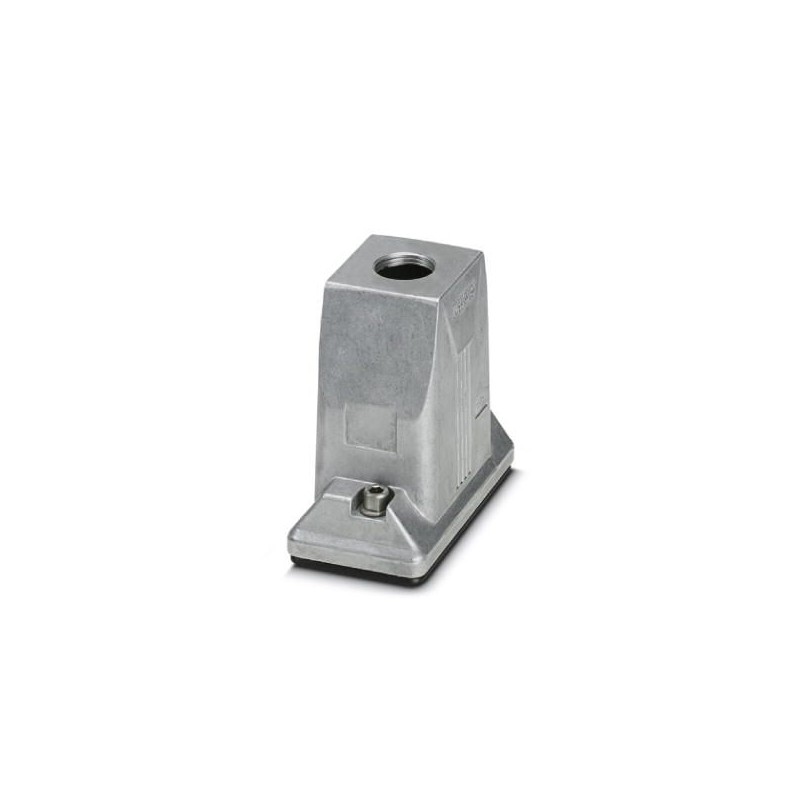

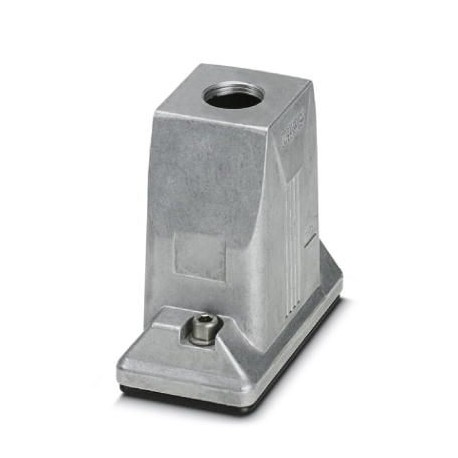

HC-ADV-B10-HHWH-1TTM32-EMC-AL 1413402 PHOENIX CONTACT Custodia
HC-ADV-B10-HHWH-1TTM32-EMC-AL
1413402
PHOENIX_CONTACT
Custodia
Custodia per antenna HEAVYCON ADVANCE, B10, con chiusura a vite (esagono interno) in acciaio inox, alluminio resistente all'acqua di mare, altezza 93,7 mm, con filettatura, 1x M32, uscita cavo diritta, senza superficie, guarnizione conduttiva (proprietà EMC)
connettori ad innesto > Cassetta per connettori rettangolari
Connettori industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1413402 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF7APH - |
| Pagina catalogo | Pagina 593 (C_2_2017) |
| GTIN | 4055626030364 |
| Peso per pezzo (confezione esclusa) | 262,400 g |
| Numero tariffa doganale | 85389099 |
| Paese di origine | CN (Cina) |
Dimensioni
| Altezza | 93,7 mm |
|---|---|
| Larghezza | 57 mm |
| Lunghezza | 105 mm |
| Lunghezza della sezione di montaggio | 65 mm |
| Larghezza della sezione di montaggio | 35 mm |
Condizioni ambientali
| Grado di protezione custodia (IP) | IP66 |
|---|---|
| IP68 (0,2 bar / 24h) | |
| IP69K (ISO 20653:2013-02) | |
| Grado di protezione custodia (NEMA) | 4 (UL 50e) |
| 4X (UL 50e) | |
| 12 (UL 50e) | |
| Temperatura ambiente (esercizio) | -40 °C ... 125 °C |
Generalità
| Nota | per inserti portacontatti HC-B10, BB18, DD42, M, K8/24 |
|---|---|
| Dimensioni | B10 |
| Tipo di custodia | Custodia protettiva |
| Colore | grigio-alluminio |
| Tipo di bloccaggio | Bloccaggio a vite |
| Coppia di serraggio | 3 Nm (Vite di bloccaggio) |
| Viti di fissaggio | M6 (testa della vite esagono cavo 5 mm) |
| Numero uscite cavi | 1 |
| Uscita cavo | diritto |
| Collegamento a vite | senza |
| Tipo di collegamento a vite | 1x M32 |
| Materiale custodia | Pressofuso di alluminio, impermeabile |
| Materiale superficie custodia | non rivestito |
| Materiale guarnizione | NBR, conduttivo |
| Bloccaggio materiale | acciaio inox |
| Indicazione per il montaggio | Per garantire il funzionam. del contatto dei cond. di terra anche in caso di inserim. obliquo, entrambe le flange di incasso devono possedere un contatto elettrico sufficiente con parete di installaz. metallica. |
| Montaggio | Per ottenere un'elevata azione schermante, è necessario rimuovere una verniciatura isolante con polveri dalla parete del quadro elettrico nell'area della guarnizione profilata. Coppia di serraggio della vite di bloccaggio: 3 Nm. |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
| Caratteristica | Valore |
|---|---|
| larghezza (EF000008) | 57 mm |
| altezza (EF000040) | 93.7 mm |
| profondità (EF000049) | 105 mm |
| tipo di scatola (EF006980) | alloggiamento spina |
| materiale della scatola (EF001596) | alluminio |
| rivestimento scatola (EF001601) | non rivestito |
| colore della scatola (EF000136) | altro |
| disposizione dell'ingresso cavi (EF008218) | altro |
| posizione della staffa (EF008459) | senza |
| con premistoppa (EF000735) | No |
| tipo di fissaggio del premistoppa (EF012210) | metrico |
| con coperchio a cerniera (EF000117) | No |
| con distanziatore (EF005072) | No |
| con guarnizione di tenuta (EF005610) | Sì |
| numero di ingressi per conduttori (EF000437) | 1 |
| tipo di bloccaggio (EF000208) | vite |
| temperatura d'esercizio (EF002393) | -40 °C |
| versione EMC (EF001062) | Sì |
| grado di protezione (IP), montato (EF007466) | IP66 |
| resistenza agli urti (EF004293) | IK09 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT .pdf | 58 Mbytes |
|
| PHOENIX CONTACT-1413402-HC-ADV-B10-HHWH-1TTM32-EMC-AL | 109 Kbytes |
|
