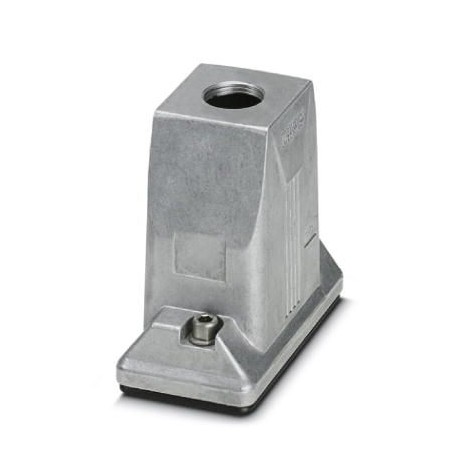

HC-ADV-B10-HHWH-1TTM32-EMC-AL 1413402 PHOENIX CONTACT Boîtiers
HC-ADV-B10-HHWH-1TTM32-EMC-AL
1413402
PHOENIX_CONTACT
Boîtiers

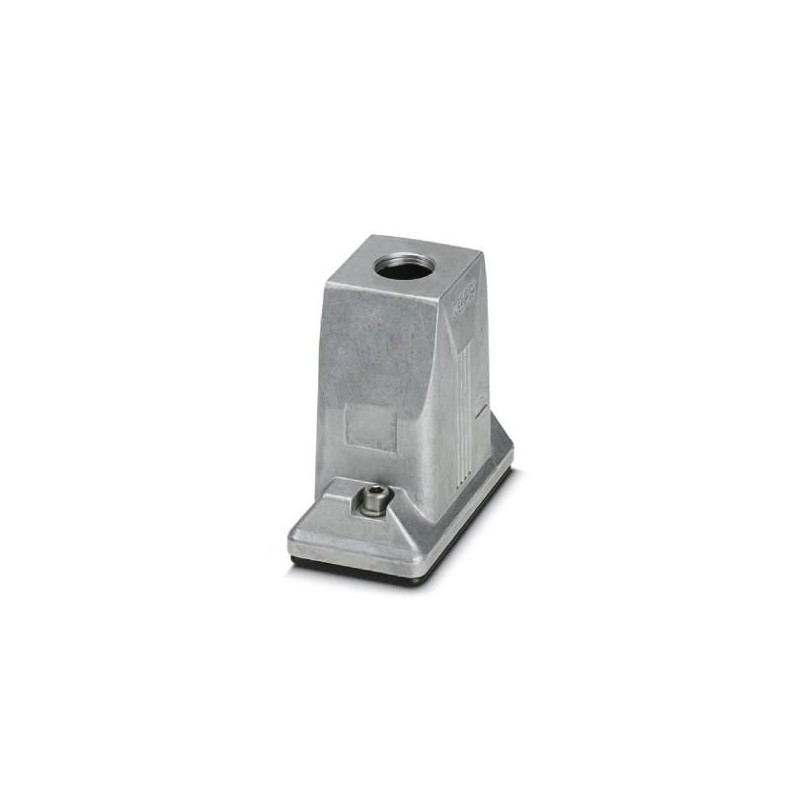

Boîtier aérien HEAVYCON ADVANCE, B10, avec verrou à vis (hexagone intérieur) en acier inoxydable, aluminium résistant à l’eau de mer, hauteur 93,7 mm, avec filetage, 1x M32, sortie de câble droite, sans surface, joint conducteur (propriétés CEM)
Connecteurs > Capot
Connecteurs industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1413402 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 593 (C-2-2017) |
| GTIN | 4055626030364 |
| Poids par pièce (hors emballage) | 0,262 KGM |
| Numéro du tarif douanier | 85389099 |
| Pays d'origine | PL (Pologne) |
Cotes
| Hauteur | 93,7 mm |
|---|---|
| Largeur | 57 mm |
| Longueur | 105 mm |
| Longueur découpe de montage | 65 mm |
| Largeur découpe de montage | 35 mm |
Conditions d'environnement
| Type de protection du boîtier (IP) | IP66 |
|---|---|
| IP68 (0,2 bar / 24h) | |
| IP69K (ISO 20653:2013-02) | |
| Type de protection du boîtier (NEMA) | 4 (UL 50e) |
| 4X (UL 50e) | |
| 12 (UL 50e) | |
| Température ambiante (fonctionnement) | -40 °C ... 125 °C |
Généralités
| Remarque | pour isolants pour contacts HC-B10, BB18, DD42, M, K8/24 |
|---|---|
| Taille | B10 |
| Type de boîtier | Capot passe-câble |
| Coloris | aluminium gris |
| Mode de verrouillage | Verrouillage à vis |
| Couple de serrage | 3 Nm (Vis de verrouillage) |
| Vis de fixation | M6 (tête de vis à six pans creux 5 mm) |
| Nombre de sorties de câble | 1 |
| Sortie du câble | droite |
| Raccordement vissé | sans |
| Type de presse-étoupe | 1x M32 |
| Matériau du boîtier | Aluminium coulé sous pression, résistant à l'eau de mer |
| Matériau de surface du boîtier | non revêtu |
| Matériau du joint | NBR, conducteur |
| Verrouillage de matériau | Acier inoxydable |
| Conseils pour le montage | Afin de garantir le fonctionnement du contact PE même en cas d'enfichage en biais, les deux brides de montage doivent avoir un contact électrique suffisant avec la paroi de montage métallique. |
| Instruction pour le montage | Pour obtenir un blindage optimal, éliminer le revêtement isolant pulvérisé sur la paroi de l'armoire éventuellement présent dans la zone du joint d'étanchéité profilé. Couple de serrage de la vis de verrouillage : 3 Nm. |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
| Caractéristique | Valeur |
|---|---|
| Largeur (EF000008) | 57 mm |
| Hauteur (EF000040) | 93.7 mm |
| Profondeur (EF000049) | 105 mm |
| Finition du boîtier (EF006980) | Boîtier de prise |
| Matériau du boîtier (EF001596) | Aluminium |
| Revêtement du boîtier (EF001601) | Non revêtu |
| Couleur du boîtier (EF000136) | Autre |
| Disposition de l'entrée de câble (EF008218) | Autre |
| Position de l'étrier (EF008459) | Sans |
| Avec presse-étoupe (EF000735) | Non |
| Type de montage du serre-câbles (EF012210) | Métrique |
| Avec couvercle à charnière (EF000117) | Non |
| Avec renforts (EF005072) | Non |
| Avec joint (EF005610) | Oui |
| Nombre d'entrées de conduit (EF000437) | 1 |
| Type de verrouillage (EF000208) | Vis |
| Température de fonctionnement (EF002393) | -40 °C |
| Finition CEM (EF001062) | Oui |
| Classe de protection (IP), monté (EF007466) | IP66 |
| Résistance aux chocs (EF004293) | IK09 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR .pdf | 58 Mbytes |
|
| PHOENIX CONTACT-1413402-HC-ADV-B10-HHWH-1TTM32-EMC-AL | 109 Kbytes |
|
