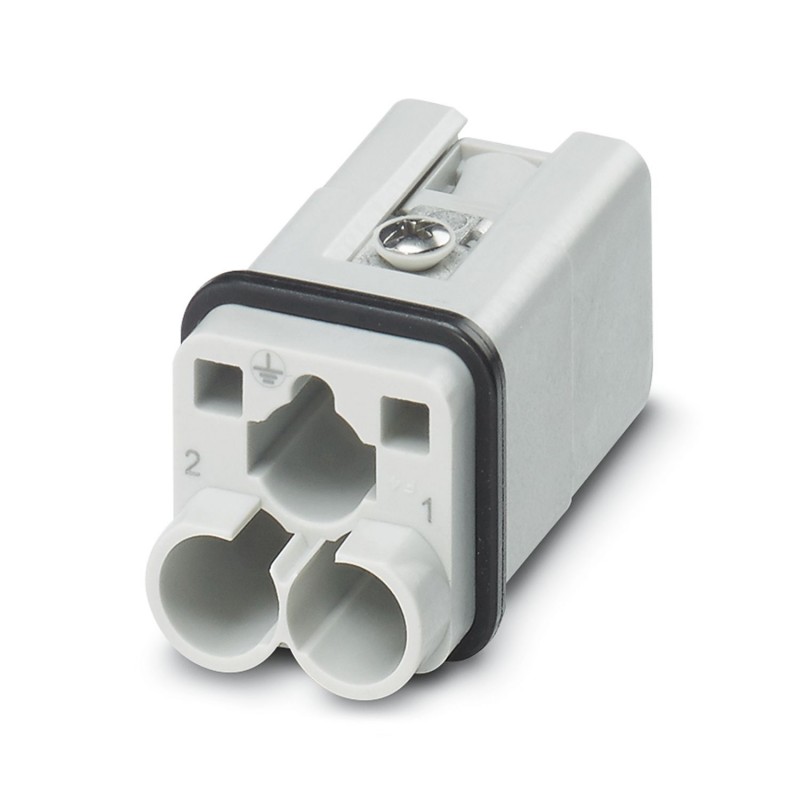

HC-Q02-I-CT-M 1419893 PHOENIX CONTACT Inserir contato
HC-Q02-I-CT-M
1419893
PHOENIX_CONTACT
Inserir contato
Inserto de contato, número de polos: 2+PE, tamanho: D7, número de conexões por polo: 1, Macho, Conexão crimpada, 400 V, 40 A, 1,5 mm² ... 6 mm², Aplicação: Potência
Conectores > Inserto de contato para conectores retangulares
Conectores industriais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Um milhão quatrocentos e dezenove mil, oitocentos e noventa e três |
|---|---|
| Embalagem da unidade | 1 pc |
| Página de catálogo | Página 507 (C-2-2017) |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões duzentos e cinquenta e seis mil cento e trinta e nove |
| Peso por Peça (excluindo embalagem) | 14.100 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e oitenta e nove mil noventa e nove |
| País de origem | CN (China) |
Geral
| Nota | Para o HC-D7 habitação, friso contatos CK 4,0. Friso contatos não incluído no escopo de fornecimento. |
|---|---|
| Método de ligação | Conexão crimpada |
| Número de conexões por posição | Um |
| Grau de poluição | Três |
| Categoria de sobretensão | III |
| Número de posições | 2+PE |
| Inserção/retirada de ciclos de | ≥ 500 |
| Tamanho | D7 |
| Contato com a numeração | 1 - 2 |
| Condutor de seção transversal | 1,5 mm2 6 mm2 ... |
| Conexão seção transversal AWG | 16 10 ... |
| Comprimento de decapagem dos fios individuais | 9 mm (1.5 ... 6.0 mm2) |
| 11 mm (10 mm2) | |
| Instruções de montagem | Para garantir o uso correto, a instalação em caixa com proteção IP54 ou melhor, é necessário |
Condições ambientais
| Temperatura ambiente (operação) | -40 °C A 125 °C (incluindo o aquecimento dos contatos) |
|---|
Dados do Material
| Material de vedação | NBR |
|---|---|
| Material de contato | Liga de cobre |
| Superfície de contato do material | Ag |
| Contato com material de suporte | PC |
Características elétricas
| Tensão nominal (III/3) | 400 V |
|---|---|
| Nominal de surto de tensão | 6 kV |
| Corrente nominal | 40 A |
Normas e Regulamentos
| Construção e teste de regulamentos | DIN VDE 0627/86 |
|---|---|
| DIN VDE 0110/02.79 | |
| DIN VDE 0110-1/04.97 | |
| IEC 60664-1, DIN IEC 60512 | |
| IEC 60352 | |
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
Ambiental De Conformidade Do Produto
| China RoHS | Ambientalmente Amigável Período De Utilização = 50 |
|---|---|
| Para obter detalhes sobre substâncias perigosas vá para a aba "Downloads", Categoria "declaração do Fabricante" |
Classificações
eCl@ss 5.1Vinte e sete milhões, duzentos e sessenta e um mil duzentoseCl@ss 6.0Vinte e sete milhões, duzentos e sessenta e um mil duzentoseCl@ss 7.0Vinte e sete milhões e quatrocentos e quarenta mil duzentos e cincoeCl@ss 8.0Vinte e sete milhões e quatrocentos e quarenta mil duzentos e cincoeCl@ss 9.0Vinte e sete milhões e quatrocentos e quarenta mil duzentos e cinco
| Característica | Valor |
|---|---|
| Número de contatos de potência (EF012216) | 2 |
| Número de contatos de controlo (EF012217) | 0 |
| Inserção de contato sem contatos (EF007324) | Sim |
| Tipo de contacto (EF001587) | Pino |
| Número de polos (EF001391) | 2 |
| Diâmetro do contato de encaixe (EF007320) | 4 mm |
| Material de inserção do conector (EF007545) | Termoplástico |
| Corrente nominal especificada In (EF008250) | 40 A |
| Temperatura ambiente (EF002386) | 125 °C |
| Temperatura de operação (EF002393) | -40 °C |
| Tensão especificada de funcionamento (EF000228) | 400 V |
| Tensão especificada de pico (EF002993) | 6 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 3 |
| Acabamento da conexão elétrica (EF003961) | Conexão por cravação |
| Com proteção de condutores (EF000550) | Não |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 1.5 mm² |
| Secção da ligação de cabo flexível (EF007343) | 1.5 mm² |
| Material da superfície de contato (EF004020) | Outro |
| Material do contato (EF008521) | Termoplástico |
| Material de contato (EF007544) | Outras ligas de cobre |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Com condutor de proteção (EF007468) | Sim |
| Min. número de ciclos de inserção (EF012212) | 500 |
| Largura (EF000008) | 21 mm |
| Altura (EF000040) | 40 mm |
| Profundidade (EF000049) | 21 mm |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX CONNECTORS EN .pdf | 58 Mbytes |
|
