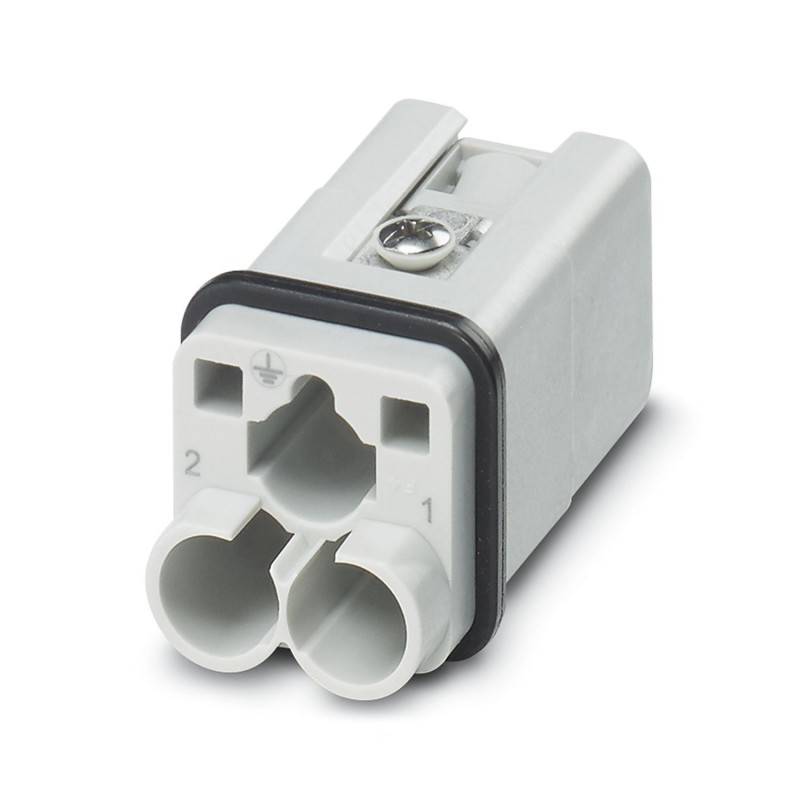

HC-Q02-I-CT-M 1419893 PHOENIX CONTACT Contact insérer
HC-Q02-I-CT-M
1419893
PHOENIX_CONTACT
Contact insérer
Insert de contact, nombre de pôles : 2+PE, taille : D7, nombre de connexions par pôle : 1, mâle, connexion sertie, 400 V, 40 A, 1,5 mm² ... 6 mm², Application : Puissance
Connecteurs > Bloc de contacts
Connecteurs industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million quatre cent dix neuf mille huit cent quatre vingt treize |
|---|---|
| Unité d'emballage | 1 pc |
| Page du catalogue | Page 507 (C-2-2017) |
| GTIN | 4055626256139 |
| Poids par Pièce (hors emballage) | 14.100 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent quatre vingt neuf mille quatre vingt dix neuf |
| Pays d'origine | CN (Chine) |
Général
| Note | Pour HC-D7 logement, les contacts à sertir CK 4,0. Contacts à sertir pas inclus dans la livraison. |
|---|---|
| Méthode de connexion | Connexion à sertir |
| Nombre de connexions par position | Un |
| Degré de pollution | Trois |
| Catégorie de surtension | III |
| Nombre de postes | 2+PE |
| Insertion/retrait des cycles | ≥ 500 |
| Taille | D7 |
| Contact numérotation | 1 - 2 |
| Chef de la section transversale | 1,5 mm2 ... 6 mm2 |
| Connexion de section AWG | 16 ... 10 |
| Décapage de la longueur du fil | 9 mm (1,5 ... à 6,0 mm2) |
| 11 mm (10 mm2) | |
| Instructions de montage | Pour garantir une bonne utilisation, l'installation dans le logement avec protection IP54 ou mieux est requis |
Conditions ambiantes
| Température ambiante (fonctionnement) | -40 °C ... 125 °C (y compris le chauffage de contacts) |
|---|
Fiche de données
| Matériau du joint | NBR |
|---|---|
| Matériau de Contact | Alliage de cuivre |
| La surface de Contact matériau | Ag |
| Contact matériau de support | PC |
Caractéristiques électriques
| Tension assignée (III/3) | 400 V |
|---|---|
| Nominale tension de choc | 6 kV |
| Courant nominal | Quarante |
Les normes et les Règlements
| La construction et les essais des règlements | DIN VDE 0627/86 |
|---|---|
| DIN VDE 0110/02.79 | |
| DIN VDE 0110-1/04.97 | |
| IEC 60664-1, DIN CEI 60512 | |
| CEI 60352 | |
| L'indice d'inflammabilité selon UL 94 | V0 |
L'Environnement De La Conformité Des Produits
| La Chine RoHS | Respectueux De L'Environnement L'Utilisation De La Période = 50 |
|---|---|
| Pour plus de détails sur les substances dangereuses aller sur l'onglet “Téléchargements”, Catégorie “déclaration du Fabricant” |
Les Classifications
eCl@ss 5.1Vingt sept million deux cent soixante et une mille deux centeCl@ss 6.0Vingt sept million deux cent soixante et une mille deux centeCl@ss 7.0Vingt sept million quatre cent quarante mille deux cent cinqeCl@ss 8.0Vingt sept million quatre cent quarante mille deux cent cinqeCl@ss 9.0Vingt sept million quatre cent quarante mille deux cent cinq
| Caractéristique | Valeur |
|---|---|
| Nombre de contacts de puissance (EF012216) | 2 |
| Nombre de contacts de commande (EF012217) | 0 |
| Insert de contact sans contact (EF007324) | Oui |
| Finition des contacts (EF001587) | Broche |
| Nombre de pôles (EF001391) | 2 |
| Diamètre du contact à fiche (EF007320) | 4 mm |
| Matériau de l'insert de connecteur (EF007545) | Thermoplastique |
| Courant assigné In (EF008250) | 40 A |
| Température ambiante (EF002386) | 125 °C |
| Température de fonctionnement (EF002393) | -40 °C |
| Tension assignée (EF000228) | 400 V |
| Tension nominale de tenue aux chocs (EF002993) | 6 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 3 |
| Finition du raccordement électrique (EF003961) | Raccordement par sertissage |
| Avec protection des fils (EF000550) | Non |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 1.5 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 1.5 mm² |
| Matériau du revêtement de contact (EF004020) | Autre |
| Matériau de l'insert de contact (EF008521) | Thermoplastique |
| Matériau du contact (EF007544) | Autres alliages de cuivre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Avec conducteur de protection (EF007468) | Oui |
| Nombre minimal de cycles d'insertion (EF012212) | 500 |
| Largeur (EF000008) | 21 mm |
| Hauteur (EF000040) | 40 mm |
| Profondeur (EF000049) | 21 mm |
