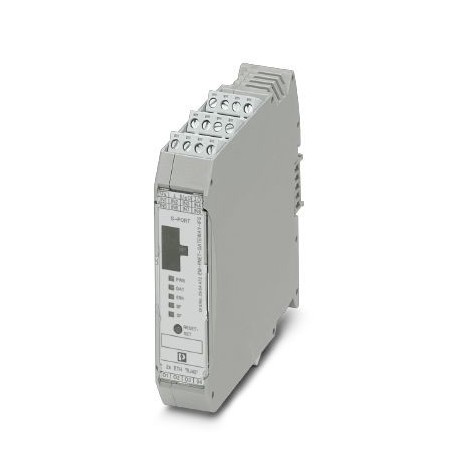

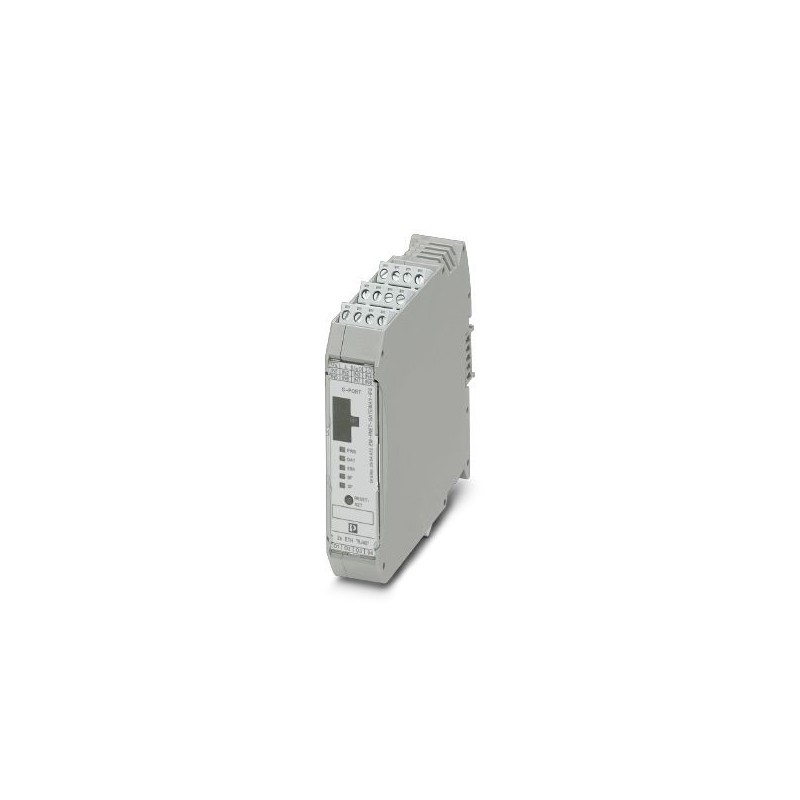

EM-PNET-GATEWAY-IFS 2904472 PHOENIX CONTACT Interface de dados
EM-PNET-GATEWAY-IFS
2904472
PHOENIX_CONTACT
Interface de dados
Gateway para a conexão de até 32 participantes do sistema INTERFACE via PROFINET a um sistema de controle de ordem superior. Os participantes do sistema INTERFACE são conectados por meio de conectores de barramento ferroviário ao gateway de link, o conector de barramento ferroviário é conectado.
Controladores industriais (PLC) > Módulo de comunicação de periféricos descentralizado de bus de campo
Interface
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2904472 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 16 (C-5-2017) |
| GTIN | 4046356826471 |
| Peso por unidade (exclusive embalagem) | 146,610 GRM |
| Número do imposto alfandegário | 85389091 |
| País de origem | DE (Alemanha) |
Alimentação
| Tensão de alimentação de comando do circuito de corrente nominal US | 24 V DC -20 % ... +25 % |
|---|---|
| Corrente de alimentação de comando IS | 85 mA (mais corrente de carga das saídas) |
| Ligação de proteção | Proteção contra inversão de polaridade |
| Proteção contra sobretensão |
Entradas digitais
| Quantidade | 8 |
|---|---|
| Tensão de controle UC | 24 V DC ±20 % |
| Corrente de controle IC | 3 mA |
| Ligação de proteção | Proteção contra inversão de polaridade |
Saídas digitais
| Denominação | Saída de comando |
|---|---|
| Quantidade | 4 |
| Nota sobre a ligação de proteção | Proteção com, no máx., fusíveis F de 8 A |
| Tensão residual | 1 V |
| Tensão de comutação máxima | 23 V DC (US- UResidualda saída) |
| Corrente de comutação máxima | 500 mA (por saída) |
| Ligação de proteção | Proteção contra inversão de polarização, observar disjuntor |
Dados de conexão da alimentação
| Denominação conexão | Alimentação |
|---|---|
| Tipo de conexão | Conexão a parafuso |
| Comprimento de isolamento | 8 mm |
| Rosca | M3 |
| Bitola do condutor, fixa | 0,2 mm² ... 2 mm² |
| Bitola do condutor, flexível | 0,2 mm² ... 2,5 mm² |
| Bitola do condutor AWG | 12 ... 24 |
Interface de serviço
| Denominação conexão | Conexão de programação |
|---|---|
| Tipo de conexão | S-Port (soquete) |
| Número de conexões | 1 |
| Número de pólos | 12 |
Dados de conexão Sistema INTERFACE
| Denominação conexão | Sistema INTERFACE |
|---|---|
| Tipo de conexão | Conector Bus para trilho de fixação |
| Número de conexões | 1 |
| Número de pólos | 5 |
Geral
| Modo operacional | 100 % ED |
|---|---|
| Grau de proteção | IP20 |
| Normas / Determinações | EN 61131-2 |
| Grau de impurezas | 2 |
| Categoria de sobretensão | III |
| Posição de montagem | opcional |
| Instrução de montagem | ordenados sem intervalo |
| Tipo de montagem | Montagem do trilho de fixação |
| Material caixa | Poliamida PA sem reforço |
| Cor | cinza |
Interface serial
| Interface 1 | Interface-System |
|---|---|
| Taxa de transmissão serial | 76,8 kbit/s |
| Tipo de conexão | Conector Bus para trilho de fixação |
| Interface 2 | PROFINET |
| Taxa de transmissão serial | 10/100 MBit/s |
| Tipo de conexão | Suporte RJ45 |
Condições ambiente
| Temperatura ambiente (funcionamento) | -35 °C ... 50 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -35 °C ... 80 °C |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
| Característica | Valor |
|---|---|
| Tensão de alimentação DC (intervalo) (EF007534) | 19.2 V |
| Tipo de tensão de alimentação (EF002991) | DC |
| Suporta protocolo EtherCAT (EF017564) | Não |
| Suporta o protocolo Ethernet/IP (EF007521) | Não |
| Rádio padrão Bluetooth (EF007178) | Não |
| Rádio padrão WLAN 802.11 (EF007179) | Não |
| Rádio padrão GPRS (EF008523) | Não |
| Mestre de Link IO (EF007298) | Não |
| Acessório do sistema (EF004118) | Sim |
| Grau de proteção (IP) (EF005474) | IP20 |
| Com separação potencial (EF003272) | Não |
| Conexão de barramento de campo possível em acoplador de barramento separado (EF004002) | Sim |
| Possível montagem em calha (EF003972) | Sim |
| Montagem na parede/montagem direta (EF007020) | Não |
| Construção frontal possível (EF007016) | Não |
| Possível montagem em rack (EF007018) | Não |
| Adequado para funções de segurança (EF001597) | Não |
| Nível de desempenho de acordo com EN ISO 13849-1 (EF007399) | Nenhum |
| Equipamento associado (Ex ia) (EF004141) | Não |
| Equipamento associado (Ex ib) (EF004142) | Não |
| Categoria de segurança contra explosão de gás (EF003997) | Nenhum |
| Categoria de segurança contra explosão para poeira (EF003998) | Nenhum |
| Largura (EF000008) | 22.7 mm |
| Altura (EF000040) | 108.098666 mm |
| Profundidade (EF000049) | 114.650353 mm |
