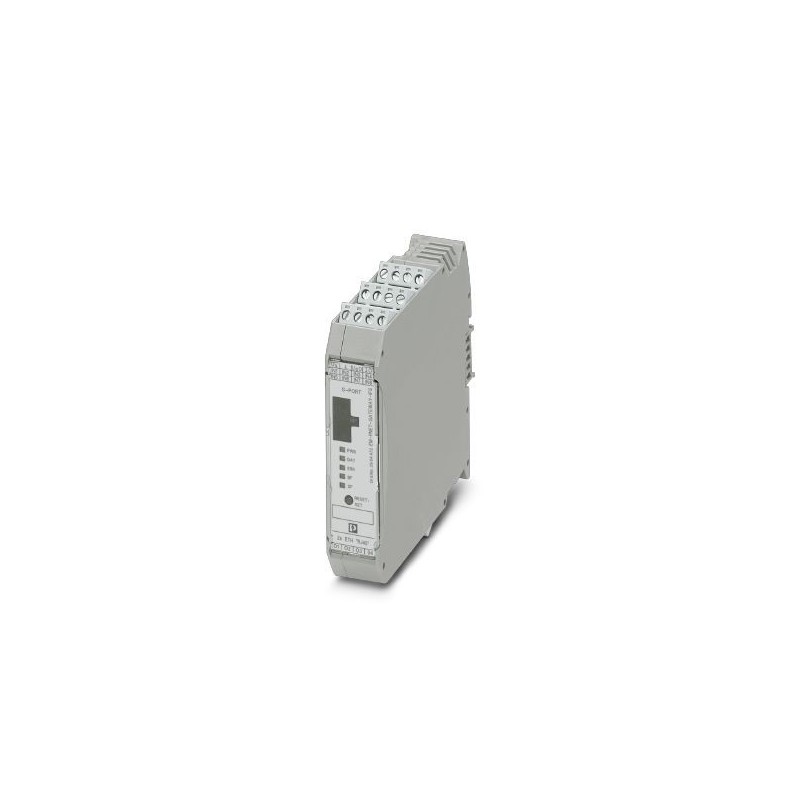

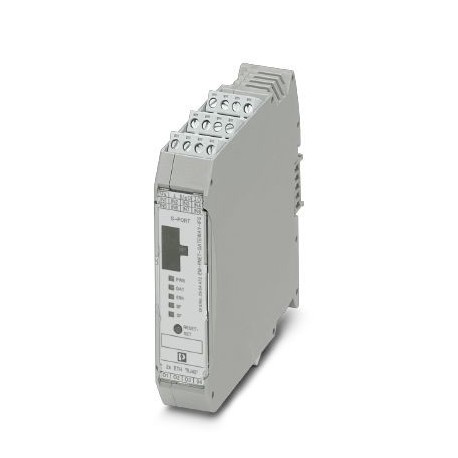

EM-PNET-GATEWAY-IFS 2904472 PHOENIX CONTACT Interface de données
EM-PNET-GATEWAY-IFS
2904472
PHOENIX_CONTACT
Interface de données
Interface
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2904472 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 16 (C-5-2017) |
| GTIN | 4046356826471 |
| Poids par pièce (hors emballage) | 0,147 KGM |
| Numéro du tarif douanier | 85389091 |
| Pays d'origine | DE (Allemagne) |
Alimentation des modules
| Tension d'alimentation assignée du circuit de commande US | 24 V DC -20 % ... +25 % |
|---|---|
| Courant d'alimentation de commande assigné IS | 85 mA (plus courant de charge des sorties) |
| Circuit de protection | Protection contre inversions de polarité |
| Protection antisurtension |
Entrées tout-ou-rien
| Quantité | 8 |
|---|---|
| Tension de commande assignée UC | 24 V DC ±20 % |
| Courant de commande assigné IC | 3 mA |
| Circuit de protection | Protection contre inversions de polarité |
Sorties TOR
| Dénomination | Sorties de couplage |
|---|---|
| Quantité | 4 |
| Remarque circuit de protection | Protection avec un fusible F de 8 A max |
| Tension résiduelle | 1 V |
| Tension de commutation maximale | 23 V DC (US- URésidde la sortie) |
| Courant de commutation maximal | 500 mA (par sortie) |
| Circuit de protection | Faire attention à la protection parallèle contre inversions de polarité, au fusible |
Caractéristiques de raccordement de l'alimentation
| Dénomination connexion | Alimentat. |
|---|---|
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,2 mm² ... 2 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 12 ... 24 |
Interface service
| Dénomination connexion | Port de programmation |
|---|---|
| Type de raccordement | S-PORT (connecteur femelle) |
| Nombre de connexions | 1 |
| Nombre de pôles | 12 |
Caractéristiques de raccordement du système INTERFACE
| Dénomination connexion | Système INTERFACE |
|---|---|
| Type de raccordement | Connecteur-bus sur profilé |
| Nombre de connexions | 1 |
| Nombre de pôles | 5 |
Caractéristiques de raccordement BUS
| Dénomination connexion | PROFINET |
|---|---|
| Type de raccordement | RJ45 |
| Nombre de connexions | 2 |
Généralités
| Mode de fonctionnement | 100 % ED |
|---|---|
| Indice de protection | IP20 |
| Normes/Prescriptions | EN 61131-2 |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| Emplacement pour le montage | indifférent |
| Conseils pour le montage | Juxtaposables |
| Type de montage | Montage sur profilé |
| Matériau du boîtier | Polyamide PA non renforcé |
| Coloris | gris |
Interface série
| Interface 1 | Interface-System |
|---|---|
| Débit série | 76,8 kbit/s |
| Type de raccordement | Connecteur-bus sur profilé |
| Interface 2 | PROFINET |
| Débit série | 10/100 Mbits/s |
| Type de raccordement | Connecteur femelle RJ45 |
Conditions d'environnement
| Température ambiante (fonctionnement) | -35 °C ... 50 °C |
|---|---|
| Température ambiante (stockage/transport) | -35 °C ... 80 °C |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2904472-EM-PNET-GATEWAY-IFS | 113 Kbytes |
|
