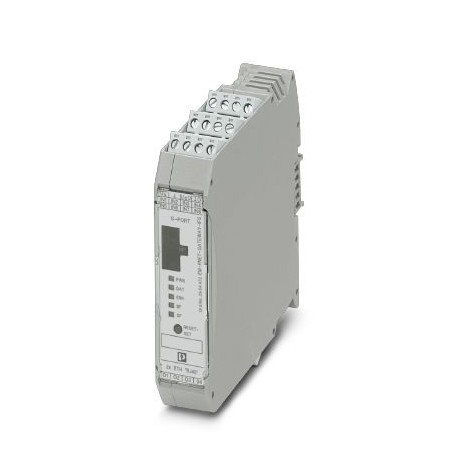

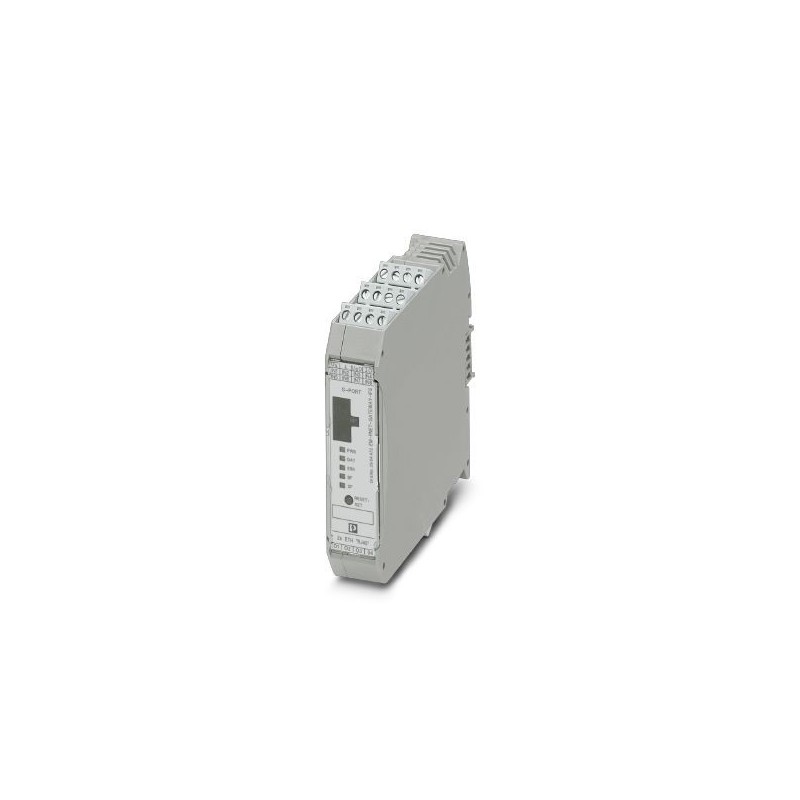

EM-PNET-GATEWAY-IFS 2904472 PHOENIX CONTACT Datenschnittstelle
EM-PNET-GATEWAY-IFS
2904472
PHOENIX_CONTACT
Datenschnittstelle
Gateway für die Anbindung von bis zu 32 INTERFACE-Systemteilnehmern über PROFINET an ein übergeordnetes Leitsystem. Die Teilnehmer des INTERFACE-Systems werden über Bahnbus-Steckverbinder mit dem Link Gateway verbunden, der Rail-Bus-Steckverbinder wird angeschlossen.
Industriesteuerungen SPS > Feldbus, Dez. Peripherie - Kommunikations-Modul
Schnittstelle
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2904472 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | G1 - Relais |
| Katalogseite | Seite 16 (C-5-2017) |
| GTIN | 4046356826471 |
| Gewicht pro Stück (exklusive Verpackung) | 146,610 g |
| Gewicht pro Stück (inklusive Verpackung) | 198,400 g |
| Zolltarifnummer | 85389091 |
| Herkunftsland | DE (Deutschland) |
Geräteversorgung
| Bemessungssteuerstromkreisspeisespannung US | 24 V DC -20 % ... +25 % |
|---|---|
| Bemessungssteuerspeisestrom IS | 85 mA (plus Laststrom der Ausgänge) |
| Schutzbeschaltung | Verpolschutz |
| Überspannungsschutz |
Digitale Eingänge
| Anzahl | 8 |
|---|---|
| Bemessungsbetätigungsspannung UC | 24 V DC ±20 % |
| Bemessungsbetätigungsstrom IC | 3 mA |
| Schutzbeschaltung | Verpolschutz |
Digitale Ausgänge
| Benennung | Schaltausgänge |
|---|---|
| Anzahl | 4 |
| Hinweis Schutzbeschaltung | Absicherung mit max. 8 A F-Sicherung |
| Restspannung | 1 V |
| Schaltspannung maximal | 23 V DC (US- URestdes Ausgangs) |
| Schaltstrom maximal | 500 mA (pro Ausgang) |
| Schutzbeschaltung | Parallelverpolschutz, Sicherung beachten |
Anschlussdaten Versorgung
| Benennung Anschluss | Versorgung |
|---|---|
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,2 mm² ... 2 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 12 ... 24 |
Service-Schnittstelle
| Benennung Anschluss | Programmieranschluss |
|---|---|
| Anschlussart | S-PORT (Buchse) |
| Anzahl der Anschlüsse | 1 |
| Polzahl | 12 |
Anschlussdaten INTERFACE-System
| Benennung Anschluss | INTERFACE-System |
|---|---|
| Anschlussart | Tragschienen-Busverbinder |
| Anzahl der Anschlüsse | 1 |
| Polzahl | 5 |
Allgemein
| Betriebsart | 100 % ED |
|---|---|
| Schutzart | IP20 |
| Normen/Bestimmungen | EN 61131-2 |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
| Einbaulage | beliebig |
| Montagehinweis | anreihbar ohne Abstand |
| Montageart | Tragschienenmontage |
| Material Gehäuse | Polyamid PA unverstärkt |
| Farbe | grau |
Serielle Schnittstelle
| Schnittstelle 1 | Interface-System |
|---|---|
| Serielle Übertragungsrate | 76,8 kBit/s |
| Anschlussart | Tragschienen-Busverbinder |
| Schnittstelle 2 | PROFINET |
| Serielle Übertragungsrate | 10/100 MBit/s |
| Anschlussart | RJ45-Buchse |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -35 °C ... 50 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -35 °C ... 80 °C |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
| Merkmal | Wert |
|---|---|
| Versorgungsspannung DC (EF007534) | 19.2 V |
| Spannungsart der Versorgungsspannung (EF002991) | DC |
| Unterstützt Protokoll für EtherCAT (EF017564) | Nein |
| Unterstützt Protokoll für EtherNet/IP (EF007521) | Nein |
| Funkstandard Bluetooth (EF007178) | Nein |
| Funkstandard WLAN 802.11 (EF007179) | Nein |
| Funkstandard GPRS (EF008523) | Nein |
| IO-Link Master (EF007298) | Nein |
| Systemkomponente (EF004118) | Ja |
| Schutzart (IP) (EF005474) | IP20 |
| Mit Potentialtrennung (EF003272) | Nein |
| Feldbusanschluss über seperaten Buskoppler möglich (EF004002) | Ja |
| Tragschienenmontage möglich (EF003972) | Ja |
| Wand-/Direktmontage möglich (EF007020) | Nein |
| Fronteinbau möglich (EF007016) | Nein |
| Rack-Montage möglich (EF007018) | Nein |
| Geeignet für Sicherheitsfunktionen (EF001597) | Nein |
| Performance Level nach EN ISO 13849-1 (EF007399) | ohne |
| Zugehöriges Betriebsmittel (Ex ia) (EF004141) | Nein |
| Zugehöriges Betriebsmittel (Ex ib) (EF004142) | Nein |
| Explosionsschutz-Kategorie für Gas (EF003997) | ohne |
| Explosionsschutz-Kategorie für Staub (EF003998) | ohne |
| Breite (EF000008) | 22.7 mm |
| Höhe (EF000040) | 108.098666 mm |
| Tiefe (EF000049) | 114.650353 mm |
