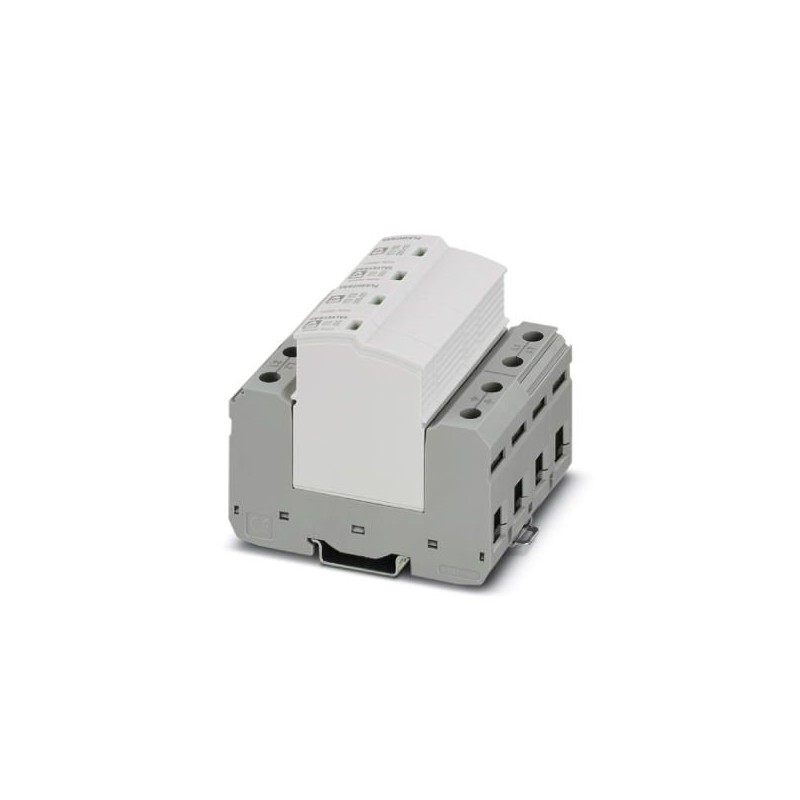

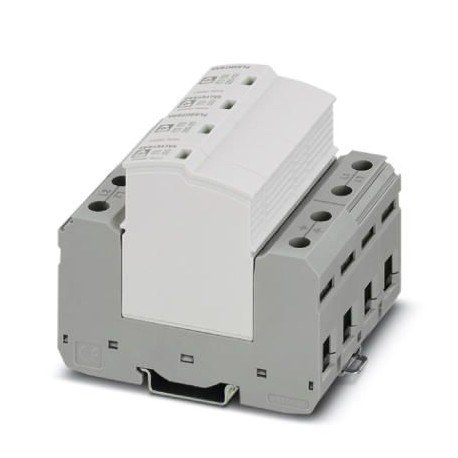

FLT-SEC-T1+T2-2IT-350/25-FM 1044388 PHOENIX CONTACT Tipo 1+2 dispositivo de proteção combinação
FLT-SEC-T1+T2-2IT-350/25-FM
1044388
PHOENIX_CONTACT
Produto sob demanda, sem reembolso.
Tipo 1+2 dispositivo de proteção combinação
Combinação de pára-raios e pára-raios plugáveis, de acordo com o tipo 1+2/classe I+II, para redes de alimentação bifásicas com operação isolada (L1, L2, PE).
Aterramento, proteção contra raios e sobretensões > Pára-raios combinado para tecnologia energética
Trabtech (TT)
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Um milhão quarenta e quatro mil trezentos e oitenta e oito |
|---|---|
| Embalagem da unidade | 1 pc |
| Nota | Feita por Encomenda (sem devolução) |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões seiscentos e vinte mil oitocentos e sessenta e dois |
| Peso por Peça (excluindo embalagem) | 633.600 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e sessenta e três mil, trinta |
| País de origem | DE (Alemanha) |
Condições ambientais
| Grau de proteção | IP20 (somente quando todos os pontos terminais são usados) |
|---|---|
| Temperatura ambiente (operação) | -40 °C A 80 °C |
| Ambiente temperatura de armazenamento/transporte) | -40 °C A 80 °C |
| Altitude | ≤ 2000 m (nn (acima do nível médio do mar)) |
| Admissível umidade (operação) | 5 % a 95 % |
| Choque (operação) | 25g (Meia-onda / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibração (operação) | 5g (de 5 a 500 Hz/2,5 h/X, Y, Z) |
Geral
| IEC teste de classificação | I + II |
|---|---|
| T1 + T2 | |
| PT tipo | T1 + T2 |
| IEC sistema de fornecimento de energia | ELE |
| Modo de protecção | L-PE |
| L-L | |
| Tipo de montagem | Trilho DIN: 35 mm |
| Cor | cinza claro RAL 7035 |
| o tráfego de UM cinza RAL 7042 | |
| Material da carcaça | PA 6.6-FR 20% GF |
| PBT-PE | |
| Grau de poluição | Dois |
| Classificação de inflamabilidade de acordo com UL 94 | V-0 |
| Tipo | Trilho DIN módulo de dois-seção, divisível |
| Proteção contra surtos de mensagem de falha | Óptica, indicador remoto de contato |
Descrições adicionais
| Nota | Só pode ser usado em Sistemas de TI entre L-PE, se expostos-condutores-partes (órgãos) do equipamento de baixa tensão instalação é conectado para o arranjo de aterramento do transformador da subestação (interligado ligação à terra de acordo com a HV-transformador de subestação com os órgãos da LV-instalação. RE= RUmconforme a IEC 60364-4-442 / VDE 0100-442 Fig. 44D / Exemplo). |
|---|
Proteção de circuito
| Tensão Nominal UN | 240 V AC (-) |
|---|---|
| Frequência Nominal fN | 50 Hz (60 Hz) |
| Máxima de operação contínua tensão UC(L-PE) | 350 V AC |
| A corrente de carga nominal euL | 125 A (< 55 °C) |
| Corrente Residual euPE | ≤ 0,5 mA |
| Nominal corrente de descarga eun(8/20) µs | 25 kA |
| De impulso de corrente de descarga (10/350) µs, carga | 12.5 Como |
| De impulso de corrente de descarga (10/350) µs, específico de energia | 160 kJ/Ω |
| De impulso de corrente de descarga (10/350) µs, valor de pico limp | 25 kA |
| Siga corrente de interrupção classificação Ifi(L-PE) | 25 kA (264 V AC) |
| 3 kA (350 V AC) | |
| Corrente de curto-circuito classificação ISCCR | 25 kA (264 V AC) |
| 3 kA (350 V AC) | |
| Proteção de tensão nível de Up(L-L) | ≤ 1,5 kV (L1-L2) |
| Proteção de tensão nível de Up(L-PE) | ≤ 2.8 kV (L1-PE) |
| ≤ 1,5 kV (L2-PE) | |
| Residual tensão Ures(L-L) | ≤ 1,5 kV (at In/ L1-L2) |
| ≤ 1,2 kV (at 10 kA / L1-L2) | |
| ≤ 1 kV (5 kA / L1-L2) | |
| ≤ 0.9 kV (3 kA / L1-L2) | |
| Residual tensão Ures(L-PE) | ≤ 2.8 kV (at In/ L1-PE) |
| ≤ 2.4 kV (at 10 kA / L1-PE) | |
| ≤ 2 kV (5 kA / L1-PE) | |
| ≤ 1.8 kV (3 kA / L1-PE) | |
| ≤ 1,5 kV (at In/ L2-PE) | |
| ≤ 1,2 kV (at 10 kA / L2-PE) | |
| ≤ 1 kV (5 kA / L2-PE) | |
| ≤ 0.9 kV (3 kA / L2-PE) | |
| TOV comportamento em UT(L-PE) | 415 V AC (5 s / suportar o modo) |
| Tempo de resposta tUm | ≤ 25 ns |
| Max. fusível de segurança com V-tipo através da fiação | 125 (gG) |
| Max. fusível de segurança com o ramo de fiação | 315-A (gG) |
Indicador remoto/sinalização
| Função de comutação | PDT contato |
|---|---|
| Tensão de funcionamento | 12 V AC ... 250 V AC |
| 125 V DC (200 mA) | |
| Corrente de funcionamento | 10 mA CA ... 1 CA |
| 1 A DC (30 V DC) | |
| Método de ligação | Plug-in/parafuso de conexão via COMBICON |
| Rosca de parafuso | M2 |
| Torque de aperto | 0.25 Nm |
| Comprimento de decapagem | 7 mm |
| Condutor de seção transversal flexível | De 0,14 mm2 ... 1,5 mm2 |
| Condutor de seção transversal do sólido | De 0,14 mm2 ... 1,5 mm2 |
| Condutor de seção transversal AWG | 28 16 ... |
Ligação de dados
| Método de ligação | Blocos de terminais parafuso |
|---|---|
| Rosca de parafuso | M5 |
| Torque de aperto | 4.5 Nm |
| Comprimento de decapagem | 18 mm |
| Condutor de seção transversal flexível | 2,5 mm2 ... 35 mm2 |
| Condutor de seção transversal do sólido | 2,5 mm2 ... 35 mm2 |
| Condutor de seção transversal AWG | 13 2 ... |
| Método de ligação | Garfo-tipo de terminal do cabo |
| Condutor de seção transversal flexível | 1,5 mm2 16 mm2 ... |
Classificações
eCl@ss 5.1Vinte e sete milhões cento e trinta mil, oitocentoseCl@ss 6.0Vinte e sete milhões cento e trinta mil, oitocentoseCl@ss 7.0Vinte e sete milhões cento e trinta mil, oitocentos e doiseCl@ss 8.0Vinte e sete milhões cento e trinta mil, oitocentos e oitoeCl@ss 9.0Vinte e sete milhões cento e trinta mil, oitocentos e oito
| Característica | Valor |
|---|---|
| Esquema de ligação DC (EF009926) | Não |
| Esquema de ligação TI (EF009927) | Sim |
| Esquema de ligação TN (EF009928) | Não |
| Esquema de ligação TN-C (EF009929) | Não |
| Esquema de ligação TN-C-S (EF009933) | Não |
| Esquema de ligação TN-S (EF009930) | Não |
| Esquema de ligação TT (EF009931) | Não |
| Configuração de outro esquema de ligação (EF009932) | Não |
| Tensão máxima contínua AC (EF004198) | 350 V |
| Nível de proteção de tensão (EF003525) | 2.8 kV |
| Nível de proteção de tensão L-PE (EF012276) | 2.8 kV |
| Capacidade de extinção de corrente sucessiva (EF004193) | 25 kA |
| Proteção de sobreintensidade máx. Ligação em paralelo (fusível) (EF015962) | 315 A |
| Proteção de sobreintensidade máx. Ligação em série (fusível) (EF015963) | 125 A |
| Método de montagem (EF000003) | Perfil DIN 35 mm |
| Tamanho do fusível (EF002566) | Outro |
| Secção do condutor rígido máx. (mono/multi filamento) (EF008827) | 35 mm² |
| Secção flexível do condutor máx. (fio fino) (EF008828) | 35 mm² |
| Sinalização remota (EF004192) | Sim |
| Sinalização no nível do dispositivo (EF004241) | Ótico |
| Classe de ensaio (EF004228) | Tipo 1 |
| Fusível de backup integrado (EF008797) | Sim |
| Comutação de tensão por tecnologia "spark gap" (EF016003) | Não |
| Grau de proteção (IP) (EF005474) | IP20 |
