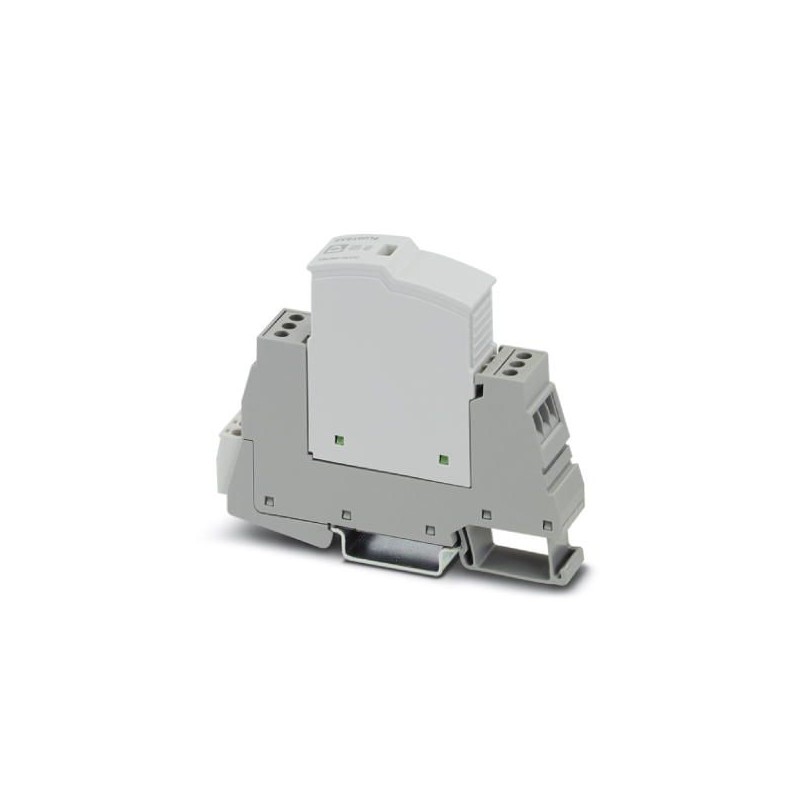

PLT-SEC-T3-60-FM-UT 2907917 PHOENIX CONTACT Dispositivo de proteção contra surtos tipo 3
PLT-SEC-T3-60-FM-UT
2907917
PHOENIX_CONTACT
5
Dispositivo de proteção contra surtos tipo 3
Proteção contra surtos tipo 3, composta por proteção plug-in e elemento base, com indicador de status integrado e indicação remota para redes de alimentação monofásicas. Tensão nominal: 60VAC / DC
Aterramento, proteção contra raios e sobretensões > Dispositivo de proteção contra sobretens. p/fonte de energia/alimentação
Trabtech (TT)
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2907917 |
|---|---|
| Quantidade de embalagem (VPE) | 5 Unid |
| GTIN | 4055626257426 |
| Peso por unidade (exclusive embalagem) | 81,160 GRM |
| Número do imposto alfandegário | 85363030 |
| País de origem | DE (Alemanha) |
Medidas
| Altura | 93,4 mm |
|---|---|
| Largura | 17,7 mm |
| Profundidade | 74,5 mm (incl. trilho de fixação de 7,5 mm) |
| Unidade de divisão | 1 TE |
Condições ambiente
| Grau de proteção | IP20 |
|---|---|
| Temperatura ambiente (funcionamento) | -40 °C ... 80 °C |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m (Tensão operacional do contato de sinalização remota ≤ 250 V) |
| ≤ 6000 m (Tensão operacional do contato de sinalização remota ≤ 150 V) | |
| Umidade do ar admissível (funcionamento) | 5 % ... 95 % |
| Impactos (Operação) | 30g (Semi-seno / 11 ms / 3x X, Y, Z) |
| Vibração (funcionamento) | 5g (5 ... 500 Hz / 2,5 h / X, Y, Z) |
Geral
| Tipos EN | T3 |
|---|---|
| Sistema de alimentação de corrente IEC | TN-S |
| Quantidade de portas | One |
| Circuitos de proteção | L-N |
| L-PE | |
| N-PE | |
| Tipo de montagem | Trilho de fixação: 35 mm |
| Cor | cinza claro RAL 7035 |
| cinza A RAL 7042 | |
| Material caixa | PA 6.6-FR 20 % GF |
| PA 6.6-FR | |
| Grau de impurezas | 2 |
| Classe de inflamabilidade conforme UL 94 | V-0 |
| Formato | Módulo para trilho de fixação plugável em dois lados |
| Número de pólos | 2 |
| Sinalização de proteção contra surtos com defeito | óptico, contato de transmissão remota |
Circuito de proteção
| Tensão nominal UN | 60 V AC (TN-S) |
|---|---|
| Freqüência nominal fN | 50 Hz (60 Hz) |
| Máxima tensão contínua UC | 80 V AC |
| Corrente de carga nominal IL | 26 A (a 30 ℃) |
| Corrente do condutor de proteção IPE | ≤ 5 µA |
| Corrente de pico nominal In(8/20)µs | 2 kA |
| Consumo de potência standby PC | ≤ 5,3 mVA (com UREF) |
| ≤ 8,4 mVA (com UC) | |
| Tensão de teste de referência UREF | 66 V AC |
| Pico combinado UOC | 4 kV |
| Nível de proteção Up(L-N) | ≤ 0,48 kV |
| Nível de proteção Up(L-PE) | ≤ 0,8 kV |
| Nível de proteção Up(N-PE) | ≤ 0,8 kV |
| Reação TOV com UT(L-N) | 120 V AC (120 min / withstand mode) |
| Reação TOV com UT(L-PE) | 120 V AC (120 min / withstand mode) |
| Tempo de resposta tA(L-N) | ≤ 25 ns |
| Tempo de resposta tA(L-PE) | ≤ 100 ns |
| Tempo de resposta tA(N-PE) | ≤ 100 ns |
| Resistência a curto-circuito ISCCR | 10 kA AC |
| Fusível de pré-proteção máximo com cabeamento de linha de ramificação | 32 A (gG / B / C) |
| Fusível máximo com cabeamento de passagem | 25 A (gG / B / C) |
Dados técnicos adicionais
| Resistência a curto-circuito ISCCR | 0,25 kA DC (sem fusível de entrada adicional) |
|---|---|
| 5 kA DC (para fusível de entrada 20 A gG / B) | |
| Pico de corrente de descarga máx. Imáx.(8/20) µs | 4 kA |
| Tensão contínua mais elevada UC | 80 V DC |
| Circuitos de proteção | (DC+) - (DC-) |
| (DC+/DC-) - PE |
Indicação/mensagem remota
| Função de comutação | Inversor |
|---|---|
| Tensão operacional | 250 V AC |
| 125 V DC (200 mA DC) | |
| Corrente de operação | 0,5 A AC |
| 0,5 A DC (75 V DC) | |
| Tipo de conexão | Conexão a parafuso |
| Bitola do condutor, flexível | 0,2 mm² ... 2,5 mm² |
| Bitola do condutor, fixa | 0,2 mm² ... 2,5 mm² |
| Bitola do condutor AWG | 30 ... 12 |
| Rosca | M3 |
| Torque de aperto | 0,5 Nm |
| Comprimento de isolamento | 10 mm |
Dados de conexão
| Tipo de conexão | Conexão a parafuso |
|---|---|
| Bitola do condutor, flexível | 0,2 mm² ... 2,5 mm² |
| Bitola do condutor, fixa | 0,2 mm² ... 4 mm² |
| Bitola do condutor AWG | 24 ... 12 |
| Rosca | M3 |
| Torque de aperto | 0,5 Nm |
| Comprimento de isolamento | 10 mm |
Especificações UL
| Tipo SPD | 4CA |
|---|---|
| Tensão contínua máxima MCOV | 100 V AC |
| 80 V DC | |
| Tensão nominal | 80 V DC |
| Corrente de carga nominal IL | 20 A |
| Circuitos de proteção | L-N |
| L-G | |
| N-G | |
| (DC+) - (DC-) | |
| (DC+) - G | |
| (DC-) - G | |
| Sistema de distribuição de energia | Single phase |
| DC | |
| Frequência nominal | 50/60 Hz |
| Tensão de limitação medida MLV (L-N) | 490 V |
| Tensão de limitação medida MLV (L-G) | 680 V |
| Tensão de limitação medida MLV (N-G) | 680 V |
| Corrente nominal de descarga In | 3 kA |
Indicação UL/sinalização remota
| Tensão operacional | 250 V AC (0,5 A) |
|---|---|
| 12 V DC (4 A) | |
| 24 V DC (2 A) | |
| 48 V DC (1 A) | |
| Torque de aperto | 5 lbf-in. ... 7 lbf-in. |
| Bitola do condutor AWG | 30 ... 12 |
Classificações
| Característica | Valor |
|---|---|
| Tensão máxima contínua AC (EF004198) | 80 V |
| Nível de proteção L-N (EF004236) | 0.48 kV |
| Método de montagem (EF000003) | Perfil DIN 35 mm |
| Secção do condutor rígido máx. (mono/multi filamento) (EF008827) | 4 mm² |
| Secção flexível do condutor máx. (fio fino) (EF008828) | 2.5 mm² |
| Com contato de sinalização remota (EF000422) | Sim |
| Sinalização no nível do dispositivo (EF004241) | Ótico |
| Ensaio de categoria tipo 1 (EF004231) | Sim |
| Grau de proteção (IP) (EF005474) | IP20 |
